Heizkurvenbeispiele

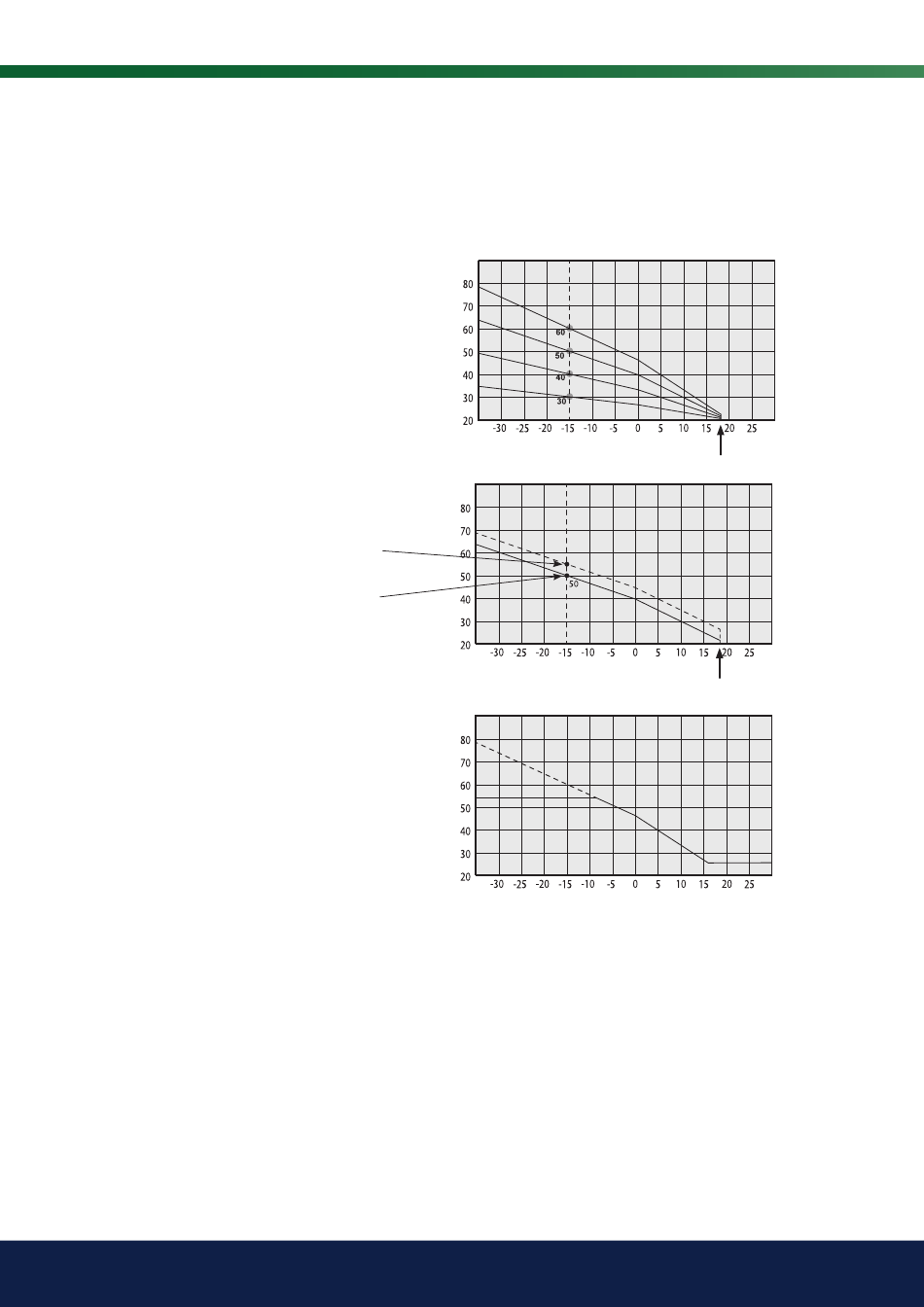

Aus dem nachstehenden Diagramm ist ersichtlich, wie
sich die Heizkurve bei unterschiedlichen Steilheits- und
Korrektureinstellungen ändert. Die Steilheitder Kurve
beschreibt den Temperaturbedarf der Radiatoren bei
verschiedenen Außentemperaturen.
Heizkurvensteilheit
Der eingestellte Neigungswert entspricht der
Vorlauftemperatur bei einer Außentemperatur von
-15 °C.
Korrektur
Die Kurve kann parallel um die gewünschte Gradanzahl
verschoben werden („Korrektur"), um das System
optimal an verschiedene Anlagen und Häuser
anzupassen.
Beispiel:
Steilheit 60 °C
Korrektur 0 °C
In diesem Beispiel wird die maximale Ausgangs-
Vorlauftemperatur auf 55 °C eingestellt.
Die zulässige Mindest-Vorlauftemperatur beträgt 27 °C
(z. B. beim Beheizen eines Kellers im Sommer oder
einer Fußbodenheizung im Bad).
