17.2.3

Systemtypen 2 und 3 - Warmwasser

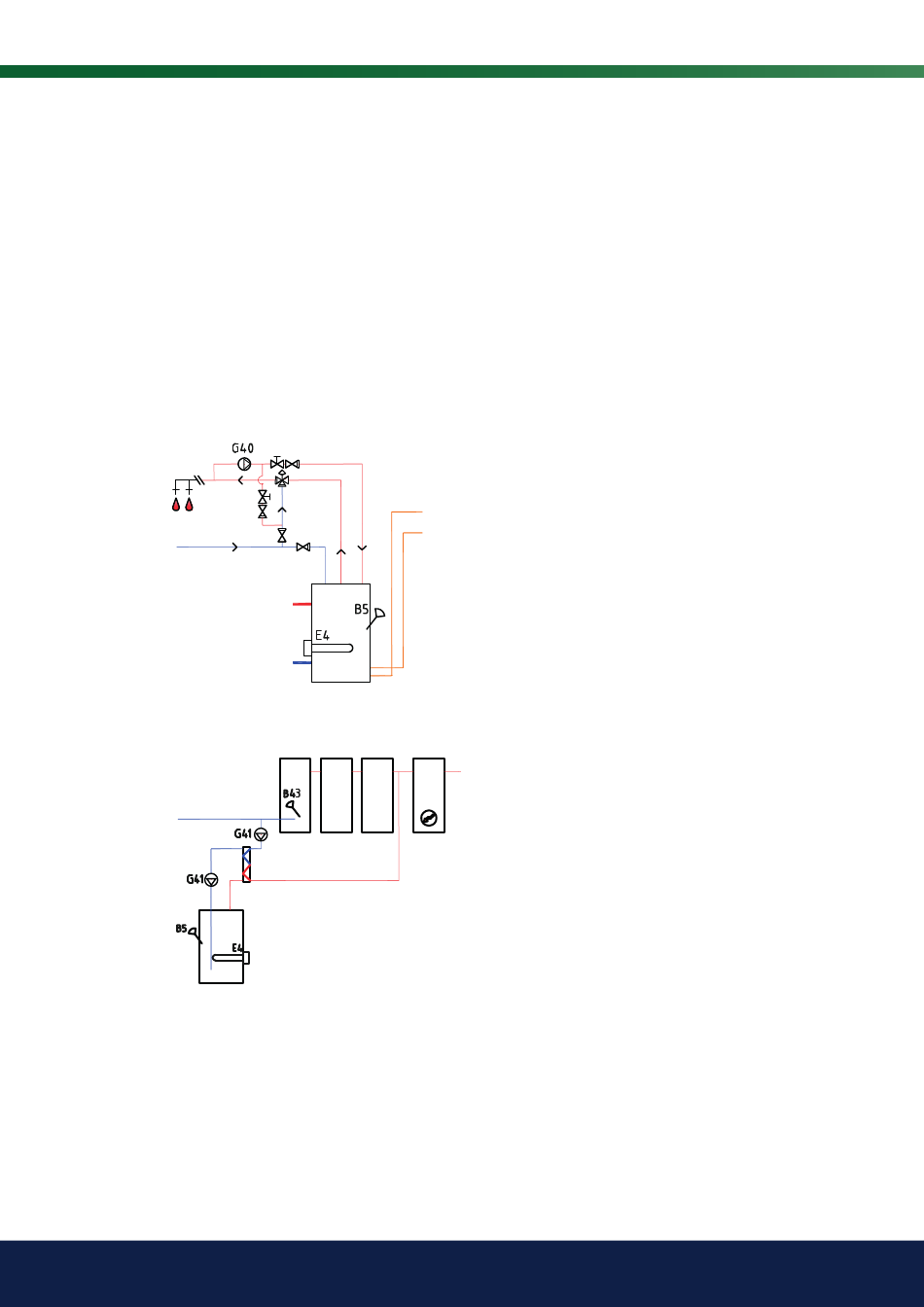

Im EcoLogic-Systemtyp 3 kann der Warmwasserspeicher mit einer
elektrischen Zusatzheizung (E4) ausgestattet werden, wenn eine
Zusatzheizung (E1 oder E3) hinter dem Warmwasserspeicher eingebaut
wurde. Fühler B5 ist im Warmwasserspeicher zu installieren.
Die Warmwasserzirkulation erfolgt über die Pumpe (G40). Frisches
Warmwasser vom Warmwasserspeicher wird im Mischventil eingebracht.
Das abgekühlte Wasser wird in den Speicher abgeleitet, bevor es erneut
erwärmt wird. Die Rückschlagventile stellen sicher, dass die Zirkulation wie
vorgesehen abläuft. Mithilfe der Steuerungsventile kann der gewünschte
Durchfluss des Kreislaufs eingestellt werden.
Option A
VV
Option B
WW-Speicher
Option B veranschaulicht die Möglichkeit, einen oder mehrere
Warmwasserspeicher einzubauen, die dann über einen Wärmetauscher an
den abgebildeten unteren Warmwasserspeicher angeschlossen werden.
Für diese Lösung werden ein externer Warmwasserspeicher-Fühler (B43)
im externen Pufferspeicher sowie Umwälzpumpen (G41) vor und hinter dem
Wärmetauscher benötigt.
152
CTC EcoPart i600M
WW-
Speicher
Zusätzlicher WW-Pufferspeicher
