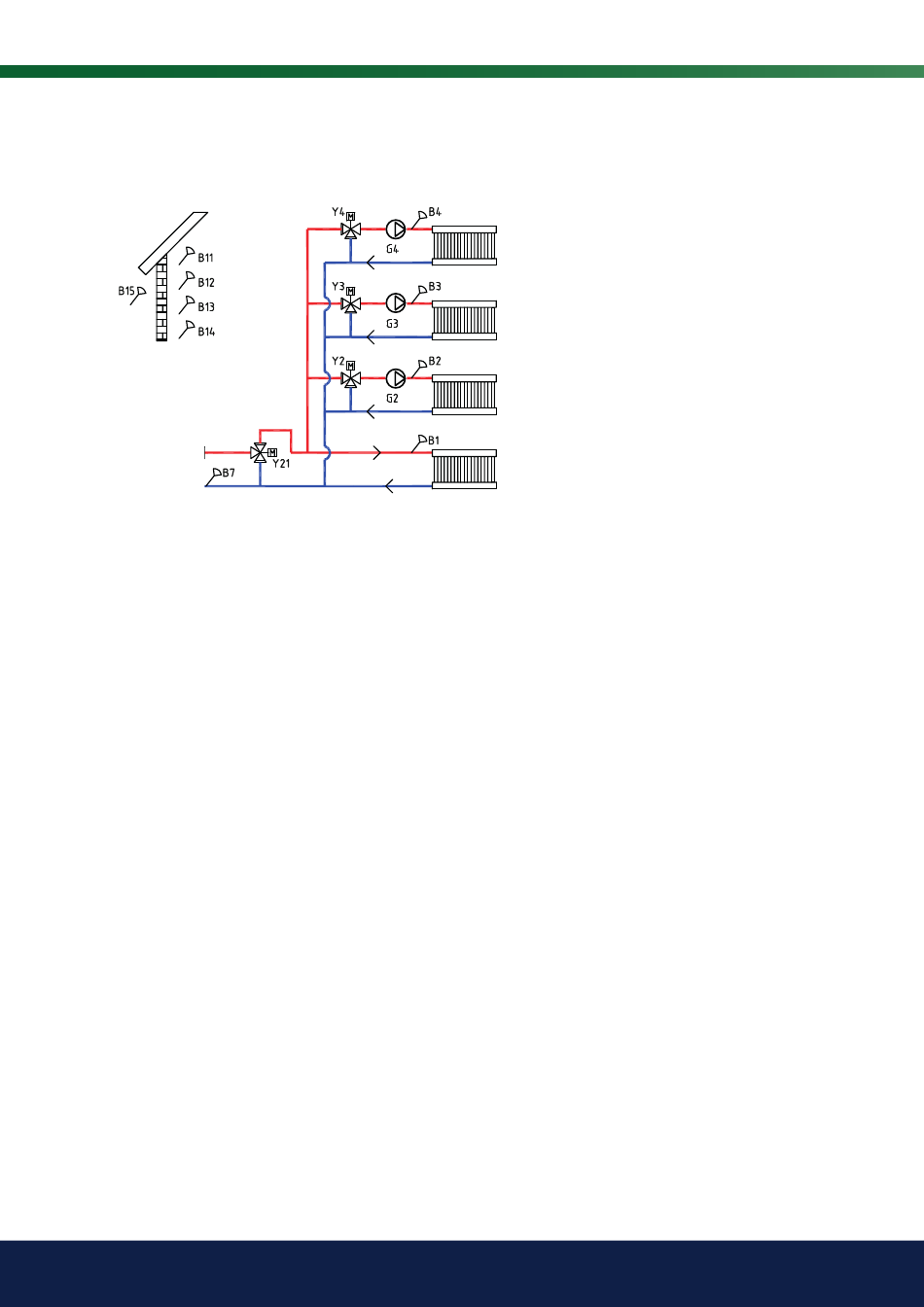

17.1.1 Systemtyp 1 - Heizkreis
Die CTC EcoPart i600M kann an vier verschiedene Heizkreise angeschlossen
werden, die jeweils mit separaten Raumfühlern ausgestattet sind. Das
3-Wege-Ventil (Y21) dient als Hauptventil, während die Mischventile (Y2, Y3
und Y4) als Nebenventile fungieren.
Der Außenfühler (B15) muss an der Hausaußenwand befestigt sein und
vor direkter Sonneneinstrahlung geschützt werden. Er wird mit einem
zweiadrigen Kabel (min. 0,5 mm²) angeschlossen.
Die Raumfühler (B11 bis B14) sind in einem offenen Raum an einer Stelle des
Hauses anzubringen, wo mit einer typischen Temperatur zu rechnen ist. Sie
werden mit einem dreiadrigen Kabel (min. 0,5 mm²) angeschlossen.
Die Vorlauffühler (B1 bis B4) sind im Vorlauf des jeweiligen Heizkreises
anzubringen.
Der Rücklauffühler (B7) wird im Rücklauf des Heizkreises eingesetzt.
