Pronar T700
KAPITEL 3

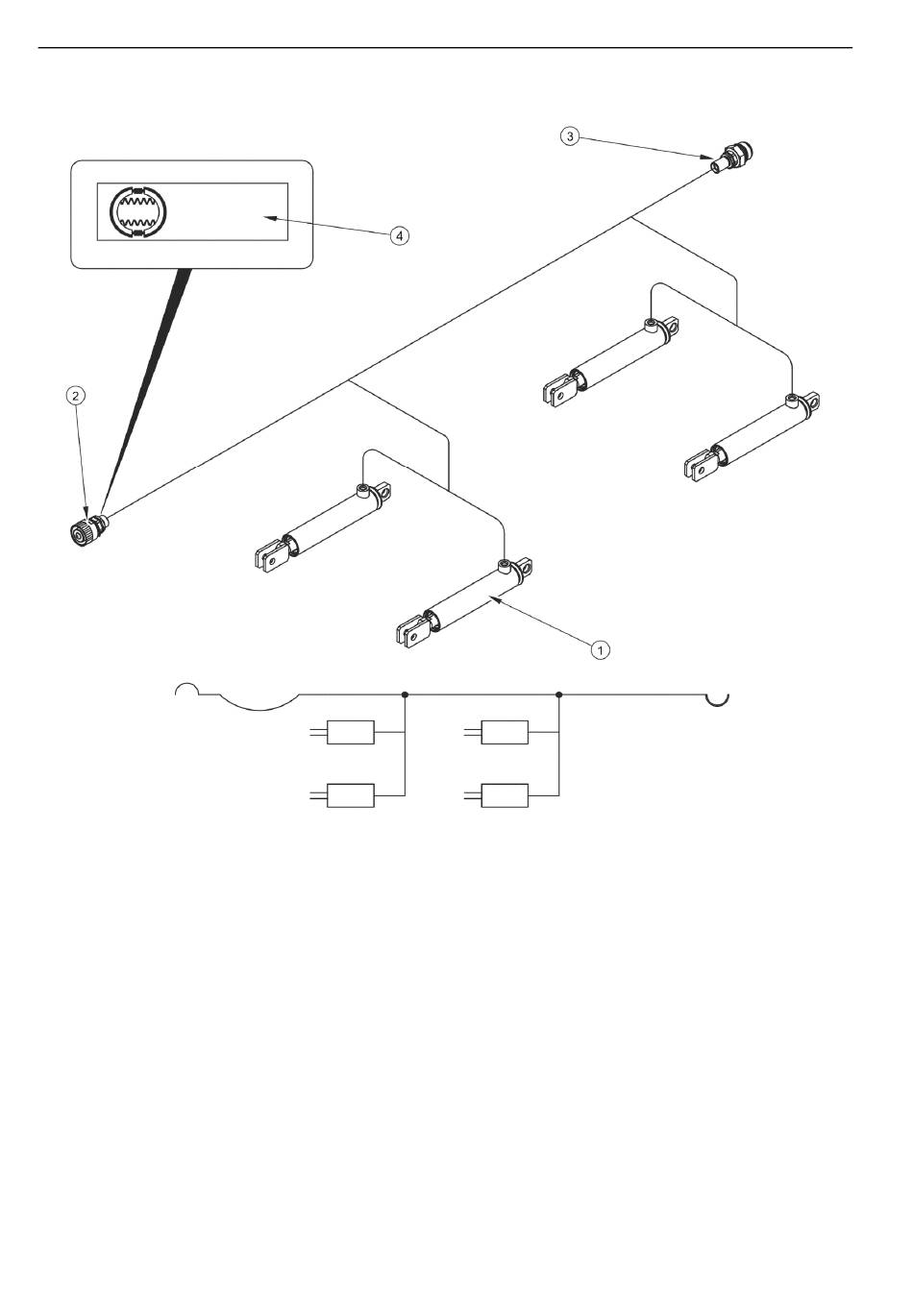

ABBILDUNG 3.6 Aufbau und Schema der Hydraulikbremse
(1) Hydraulikzylinder, (2) Schnellkupplung, (3) Anschlussbuchse, (4) Hinweisaufkleber
Der 3-stufige Bremskraftregler (2) - Abbildung (3.7), passt die Bremskraft an die jeweilige
Einstellung an. Das Umschalten in die gewünschte Betriebsstellung erfolgt vor Fahrtantritt
manuell durch den Bediener mithilfe des Hebels (4). Es sind drei Betriebsstellungen möglich:
A - „Lastfrei", B - „Halblast" und C - „Volllast".
Bei Bremsanlagen mit dem automatischen Bremskraftregler hängt die Bremskraft von dem
Belastungsgrad des Anhängers ab.
3.10
