Pronar T700 KAPITEL 3
Der Ladekasten des Anhängers (1) hat eine Schalenkonstruktion. Sie besteht aus
Stahlblechen und Stahlprofilen. In der Vorderwand gibt es ein Schauglas, das mit einem
Stahlgitter (5) verdeckt ist. – Abbildung (3.2)
Der Ladekasten ist am unteren Rahmen angebracht - Abb. (3.1). Die im hinteren Bereich des
unteren Rahmens befindlichen Kippbolzen bilden die Drehachse beim Kippen des
Ladekastens nach hinten. Der Ladekasten wird mit den Bordwänden mit einer Höhe von 830
mm ausgestattet (2.) Die vordere kippbare Bordwand (4) besteht aus zwei Segmenten als
Rechteckrahmen, die mit einem Stahlgitter gefüllt sind. Der Einsatz der kippbaren Bordwand
erlaubt das Senken oder das Anheben der Bordwand je nach Austritt von Material aus der
beim Beladen betriebenen Maschine, z.B. Häckselmaschine. An der Vorderwand wird die
Leiter (6) befestigt. Von der Innenseite der Vorderwand werden die Treppenstufen befestigt,
die das Einsteigen in den Ladekasten erleichtern.

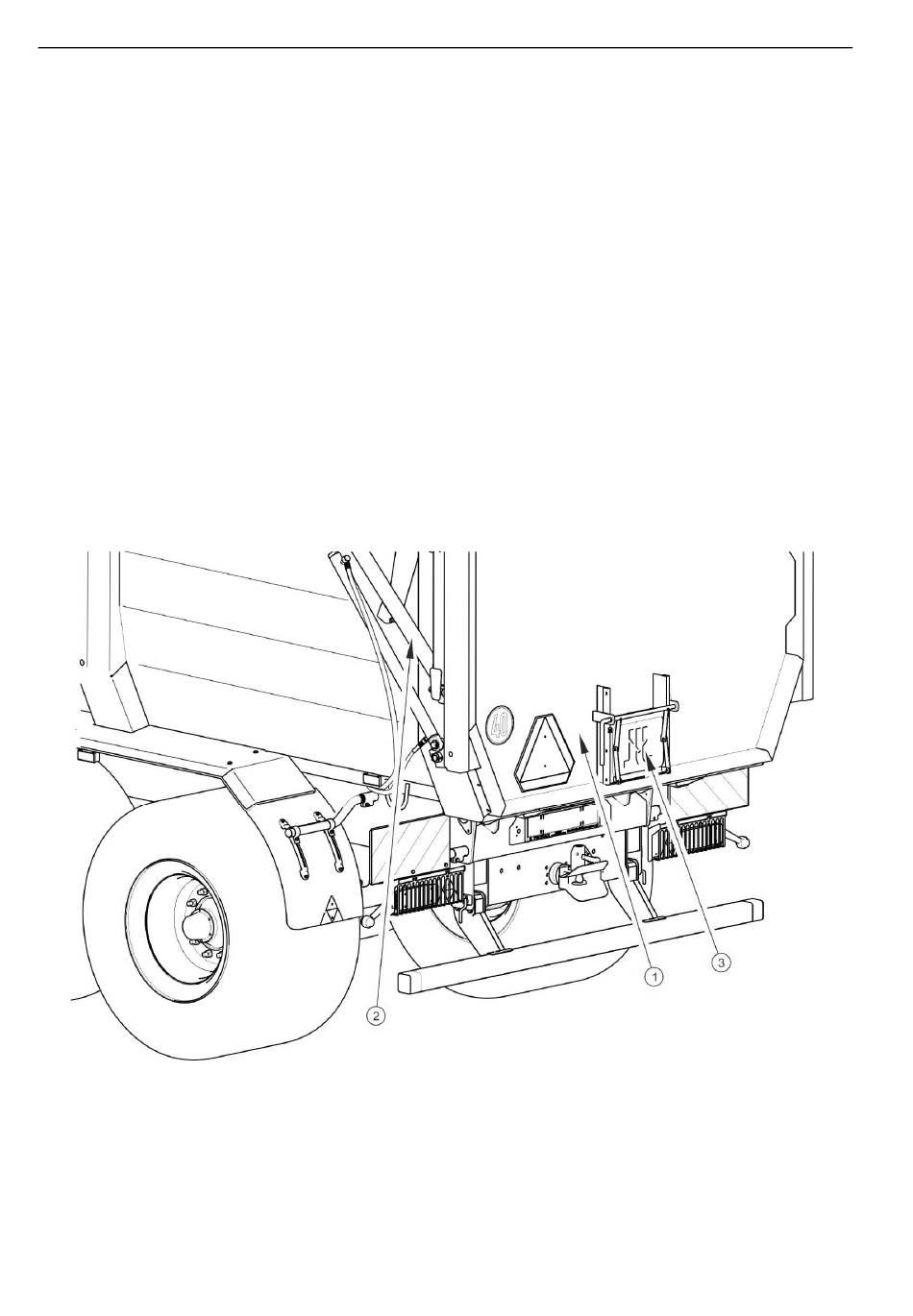

ABBILDUNG 3.3 Heckklappe
(1) Heckklappe, (2) Flügel (3) Schieber
3.6
