P8AP
vino nelle vicinanze di valvole a chiusura rapida o di cilin-
dri idraulici che caricano in modo impulsivo.
Il montaggio opzionale dello smorzatore dei picchi di
pressione, riduce fino ad un valore consentito detti picchi,
lasciando inalterate le proprietà dinamiche del trasdut-
tore.

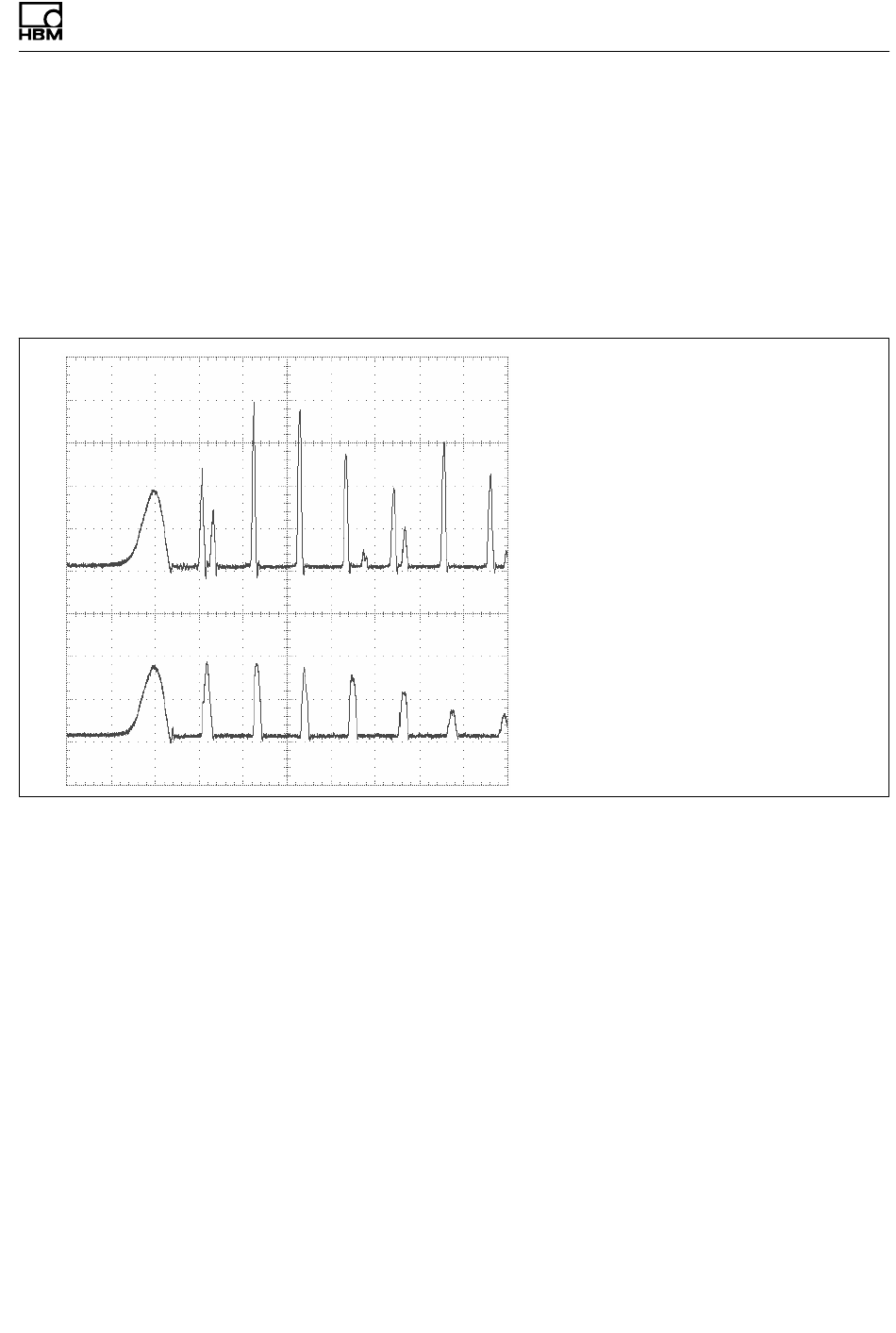

Fig. 5.2 Effetto dello smorzatore di pressione
Nei casi in cui i picchi di pressione siano causati da val-
vole ad azione rapida o colpi d'ariete, consigliamo l'im-
piego di un K-P8AP con Opzione 6 Smorzatore dei picchi
di pressione, Versione 2.
A2079-4.0
Struttura meccanica
La figura mostra l'andamento della
pressione in un cilindro idraulico
dopo un forte colpo di pressione.
L'andamento della pressione (in alto)
mostra picchi di pressione dinamica
con ampiezza doppia della pressione
in entrata.
Effetto dello smorzatore opzionale
dei picchi di pressione (in basso),
ove i picchi dinamici sono ridotti, ma
l'andamento non risulta falsato.
11
