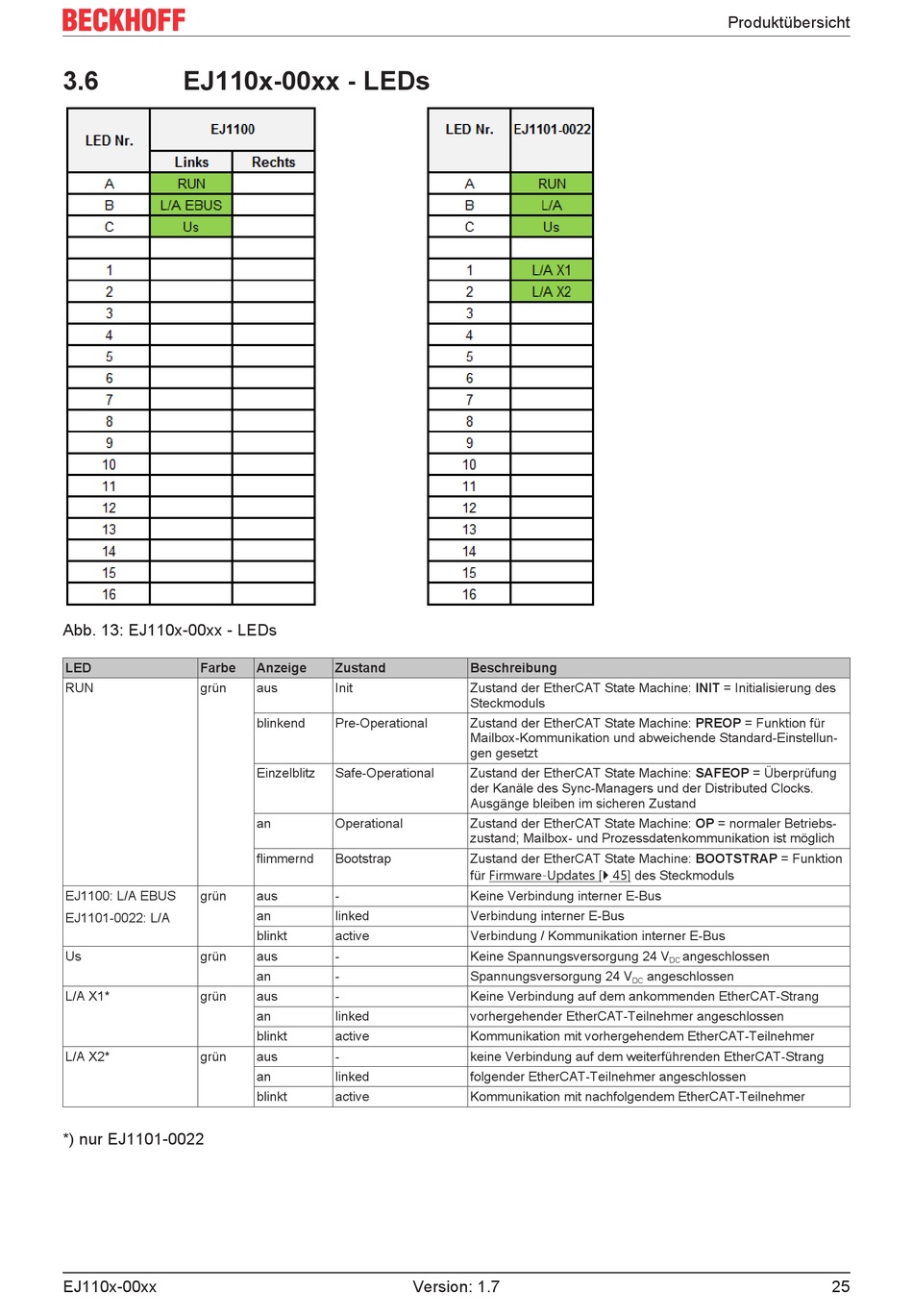

3.6
EJ110x-00xx - LEDs
Abb. 13: EJ110x-00xx - LEDs
LED
Farbe
RUN
grün
EJ1100: L/A EBUS
grün
EJ1101-0022: L/A
Us
grün
L/A X1*
grün
L/A X2*
grün
*) nur EJ1101-0022
EJ110x-00xx
Anzeige
Zustand
aus
Init
blinkend
Pre-Operational
Einzelblitz
Safe-Operational
an
Operational
flimmernd
Bootstrap
aus
-
an
linked
blinkt
active
aus
-
an
-
aus
-
an
linked
blinkt
active
aus
-
an
linked
blinkt
active
Version: 1.7
Beschreibung
Zustand der EtherCAT State Machine: INIT = Initialisierung des
Steckmoduls
Zustand der EtherCAT State Machine: PREOP = Funktion für
Mailbox-Kommunikation und abweichende Standard-Einstellun-
gen gesetzt
Zustand der EtherCAT State Machine: SAFEOP = Überprüfung
der Kanäle des Sync-Managers und der Distributed Clocks.
Ausgänge bleiben im sicheren Zustand
Zustand der EtherCAT State Machine: OP = normaler Betriebs-
zustand; Mailbox- und Prozessdatenkommunikation ist möglich
Zustand der EtherCAT State Machine: BOOTSTRAP = Funktion
für Firmware-Updates [} 45] des Steckmoduls
Keine Verbindung interner E-Bus
Verbindung interner E-Bus
Verbindung / Kommunikation interner E-Bus
Keine Spannungsversorgung 24 V
Spannungsversorgung 24 V
DC
Keine Verbindung auf dem ankommenden EtherCAT-Strang
vorhergehender EtherCAT-Teilnehmer angeschlossen
Kommunikation mit vorhergehendem EtherCAT-Teilnehmer
keine Verbindung auf dem weiterführenden EtherCAT-Strang
folgender EtherCAT-Teilnehmer angeschlossen
Kommunikation mit nachfolgendem EtherCAT-Teilnehmer
Produktübersicht
angeschlossen
DC
angeschlossen
