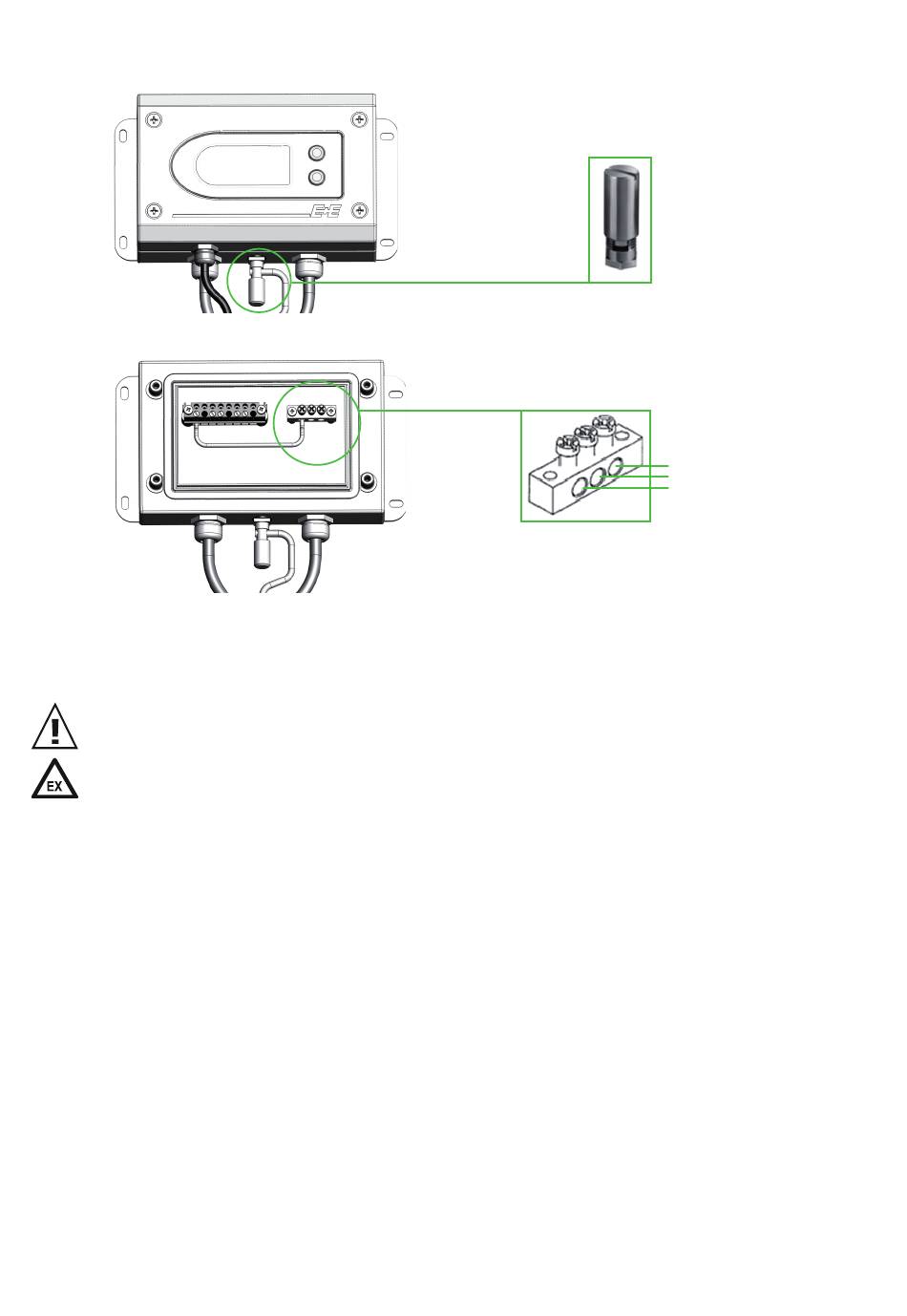

Externe Erdung:
Interne Erdung:

4.4 Anschlusskabel

Es ist ein geschirmtes Kabel zu verwenden. Der Schirm ist einseitig beim EE300Ex aufzulegen.
Das Kabel muss folgenden Spezifikationen für ATEX entsprechen (Anfoderung lt. EN 60079-14,
EN 60079-25):
• Maximaler Querschnitt 1,5 mm²
• Einzel-Litzendurchmesser: ≥ 0,1 mm
• Prüfspannung Ader-Ader: ≥ 500 V AC eff.
• Prüfspannung Ader-Schirm (falls ein Kabel mit Schirm verwendet wird): ≥ 500 V AC eff.
• Kabelinduktivität, Kabelkapazität und Leitwiderstand sind im Nachweis der Eigensicherheit zu bewerten
• Flammwidrig nach IEC 60332-1-2
Beispiel eines Kabels, das obige Anforderungen erfüllt: ÖLFLEX® EB CY von LAPP KABEL
Zusätzliche Anforderungen, wenn beide Kanäle (CH1, CH2) in einem gemeinsamen Kabel an-
geschlossen werden:
• Die Prüfspannung Ader-Ader: muss ≥ 1000 V AC eff. betragen
• Die radiale Dicke der Isolierung muss ≥ 0,2 mm sein.
• Die Leiterisolierung muss 500V AC eff. standhalten.
Bedienungsanleitung EE300Ex Feuchte / Temperatur Sensor
Kabelquerschnitt
maximal 4mm
Erdungsanschluss Kanal1
Erdungsanschluss Kanal 2
Erdungsanschluss belegt
Kabelquerschnitt
maximal 10 mm²
