3.2 Gehäuse
Das Gehäuse des EE300Ex ist zweiteilig aufgebaut:
• Gehäuse-Unterteil mit den Anschluss- und Erdungsklemmen
• Gehäuse-Oberteil mit der Elektronik und dem Messfühler

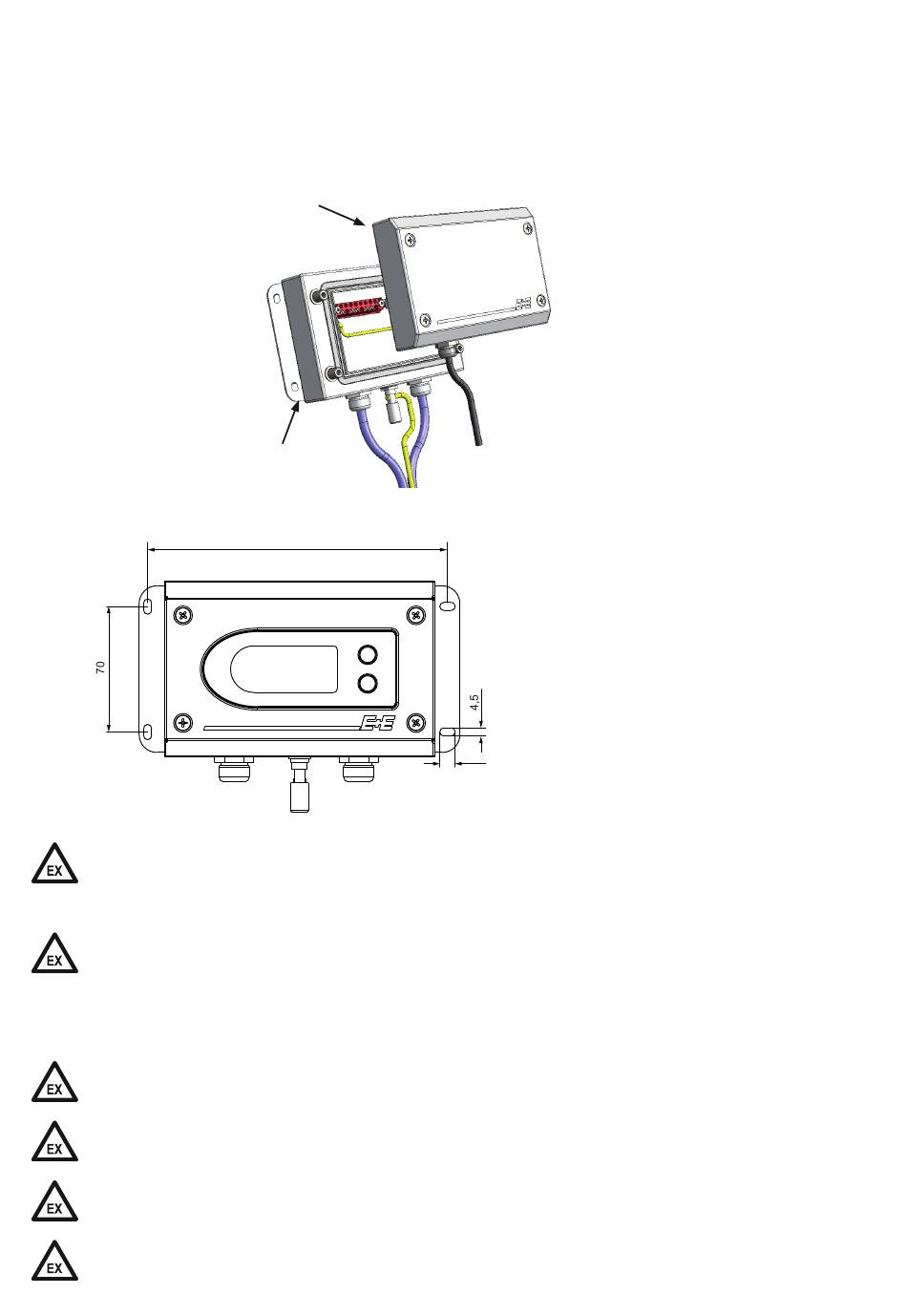

3.2.1 Bohrplan für das Gehäuse (mm)
Wird der Gehäuse-Oberteil aus dem Ex Bereich, z.B.: für eine Kalibration, entfernt ist der leere Ge-
häuse-Unterteil mittels Abdeckung HA011401 vor Verschmutzung und elektrostatischer Aufladung zu
schützen.
Unbenutzte Kabelverschraubungen sind mit Verschlussstopfen zu verschließen.

3.3 Montage in Kategorie 1 (Zone 0 / 20)

Für die Versorgung vom EE300Ex in der Kategorie 1 oder Division 1 sind nur eigensichere Speisegeräte
zugelassen.
In den Bereichen der Gasgruppe IIC muss sichergestellt werden, dass während der Installation und
Betrieb nicht mit Schlag- und Reibfunken auch in selten auftretenden Störfällen zu rechnen ist.
Arbeiten am offenen Sensor dürfen nur durchgeführt werden,wenn sichergestellt ist, dass keine Ex-At-
mosphäre vorhanden ist.
In Kategorie 1 ist die Fühlerleitung in einem geerdeten metallischen Schutzschlauch zu verlegen. Bei
der Gruppe III ist darauf zu achten, dass sich kein Staub im Schutzschlauch ablagert.
Bedienungsanleitung EE300Ex Feuchte / Temperatur Sensor
Gehäuse-Oberteil
Gehäuse-Unterteil
167
Des Gehäuse-Unterteil wird mit 4
Schrauben montiert.
Schraubendurchmeser < 4,5 mm
8,4
13
