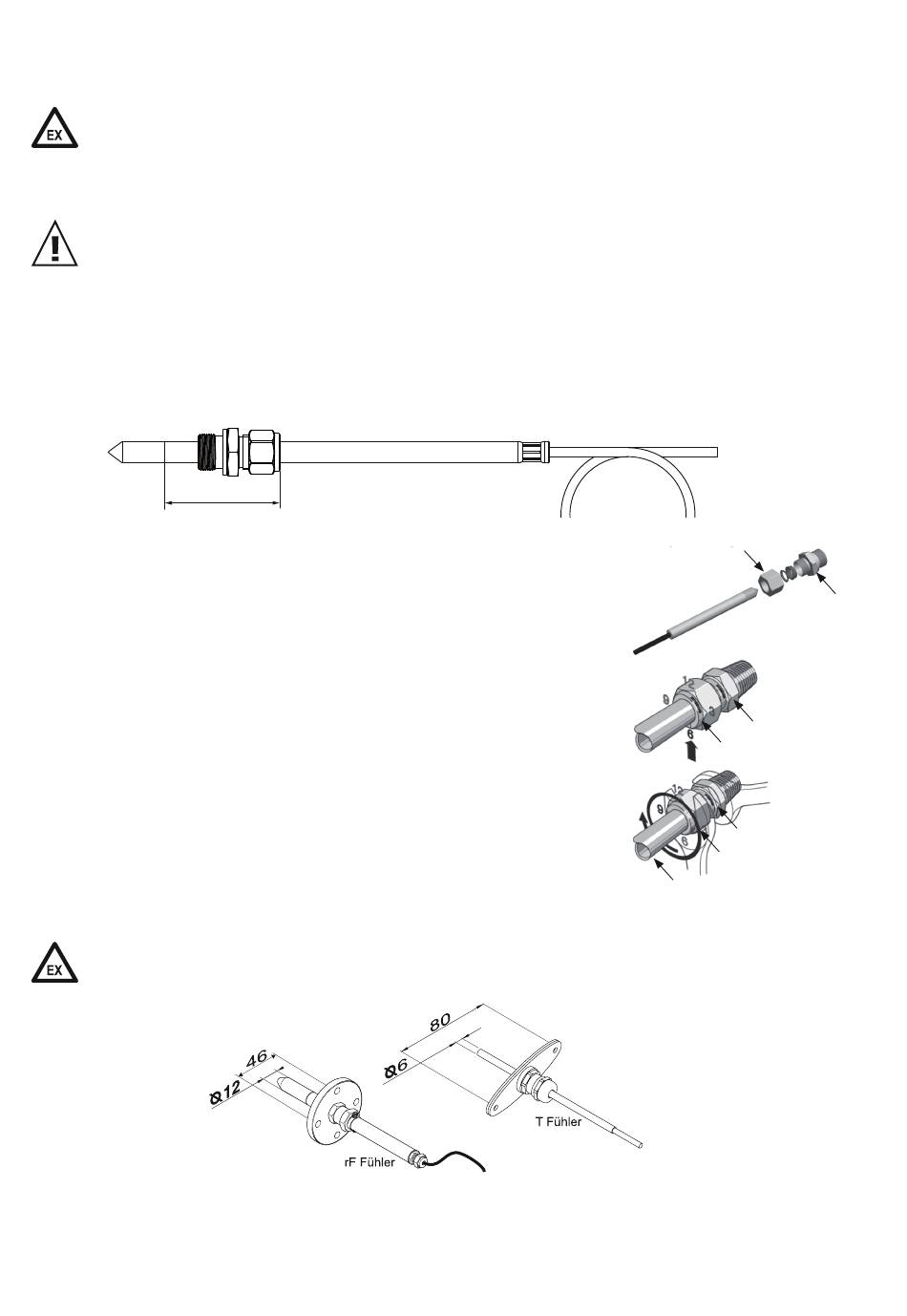

3.5.1 Montage der Klemmringverschraubung

Die Klemmringverschraubung (Bestellcode PA20, PA21, PA22) kann als Zonendurchführung verwendet
werden. Dazu wird die Verschraubung in die Trennwand eingeschraubt und muss eine Dichtigkeit von
IP67 aufweisen. Nach der Montage erzeugt die Klemmringverschraubung einen permanenten Klemm-
ring am Fühlerrohr.
Sicherheitshinweise für druckdichte Verschraubung:
• Rohrverschraubungen nicht montieren und anziehen, wenn das System unter Druck steht.
• Das System nicht durch Lösen der Überwurfmutter (A) entlüften.
• Bei konischen Sondengewinden ist eine geeignete Dichtung zu verwenden.
• Verschraubungskörper (B) niemals drehen. Stattdessen Verschraubungskörper (B) festhalten und
Überwurfmutter (A) drehen.
• Unnötiges Zerlegen von Rohrverschraubungen vermeiden.
• Die Klemmringverschraubung >75 mm vom Ende der Filterkappe bis zum Ende der Klemmringver-
schraubung positionieren!
Bei einer Sondenlänge von 65 mm ist eine Klemmringverschraubung nicht möglich.
>75 mm
Montageanleitung:
• Die Überwurfmutter fingerfest anziehen.
• Die Überwurfmutter an der 6-Uhr Position markieren.
• Den Verschraubungskörper festhalten und die Überwurf-mutter mit
1 ¼ Umdrehungen auf die 9-Uhr-Position anziehen.
Montage bei Hochdruckanwendungen und Anwendungen mit
hohem Sicherheitsfaktor:
• Die Überwurfmutter anziehen, bis sich das Rohr nicht mehr von
Hand drehen oder nicht mehr axial im Fitting bewegen lässt.
• Die Überwurfmutter an der 6-Uhr-Position markieren.
• Den Verschraubungskörper festhalten und die Überwurfmutter mit
1 1/4 Umdrehungen auf die 9-Uhr-Position anziehen.
Wiedermontage:
• Messfühler mit Klemmringen bis zum Anschlag in den Fitting
schieben.
• Mutter „fingerfest" anziehen, dann mit Schlüssel ca. ¼ Umdrehung
festziehen.
3.5.2

Montage mit Montageflansch

Der optionale Montageflansch darf nicht als Zonendurchführung verwendet werden, d.h. er darf nur für
Befestigungen und Durchführungen innerhalb explosionsgefährdeter Bereiche der gleichen Kategorie
verwendet werden.
Bedienungsanleitung EE300Ex Feuchte / Temperatur Sensor
HA010201
A
A
B
A
C
HA010207
B
B
