CH1 und CH2 müssen sicher galvanisch voneinander betrieben werden.
Es ist kein Display im Gas Ex-Bereich EPL Ga für Gruppe IIC und im Staub Ex-Bereich für Gruppe IIIA,
IIIB und IIIC erlaubt.
Der Fühler für Wandmontage darf nicht für eine Zonendurchführung verwendet werden.
Keine Montage in Zone 0 und Staub Ex für TIIS (Japan Zertifikat) mit Bestellcode EX6 erlaubt.

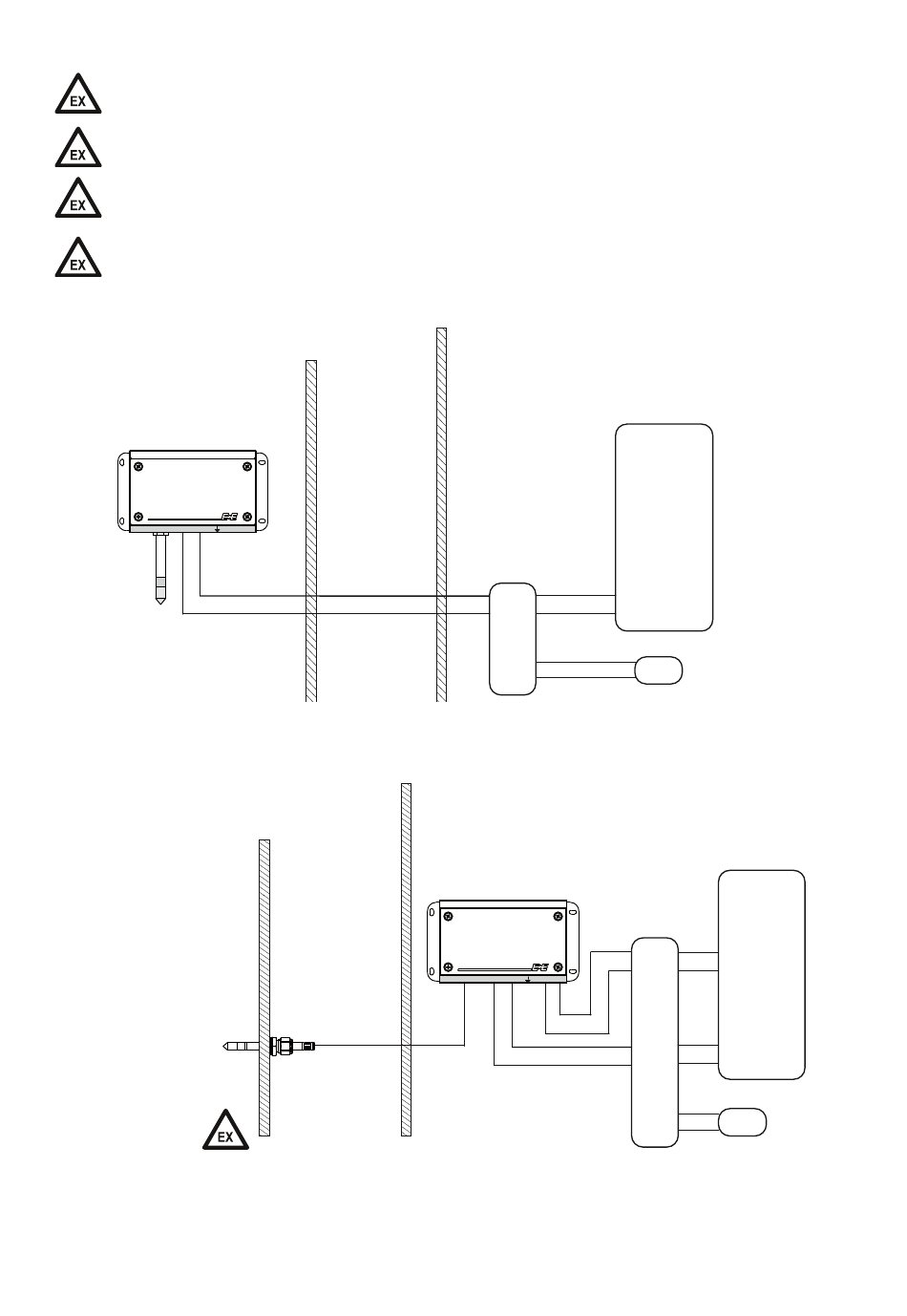

EE300Ex (Wandmontage) 1 Kanal über eigensicheres Speisegerät:
Explosionsgefährdeter Bereich T4...T1
Zone 0 / 20
Kein Display bei EPL Da; Db, Dc
und Ga IIC
CH1
EE300Ex (mit abgesetztem Fühler) 2 Kanäle über eigensicheres Speisegerät:
Explosionsgefährdeter Bereich T6...T1
Zone 0 / 20
Bis T6 wenn der EE300Ex
in einem sicheren Bereich
installiert ist.
14
Zone 1 2 / 21 22
CH2
4-20mA ia
Zone 1 2 / 21 22
Die Durchführung muss
den Ex Anforderungen
einer Zonendurch-
führung entsprechen.
Die mitgelieferte
Verschraubung erfüllt
diese Anforderung!
Sicherer Bereich
Eigensicheres
Speisegerät
+ +
- -
L+
L-
Sicherer Bereich
Eigensicheres
CH1 CH2
4-20mA ia
4-20mA ia
Bedienungsanleitung EE300Ex Feuchte / Temperatur Sensor
Steuerung
+
Spannungsversorgung
-
Speisegerät
+ +
Steuerung
- -
+
+
- -
L+ +
-
L-
Spannungsversorgung
