3.5 Montage des Messfühlers
Zur Montage des Messfühlers wählen Sie einen
Ort mit stabilen Bedingungen, d.h. vor direkter
Sonneneinstrahlung oder Regen geschützt. Der
Messfühler sollte an einem Ort angebracht werden,
an dem für den Prozess repräsentative Messwerte
zu erwarten sind.
Der Messfühler muss horizontal oder vertikal (nach
unten) montiert sein. Wenn möglich sollte bei jeder
Montage ein Abtropfbogen gelegt werden.
Ein Temperaturgefälle entlang des Messfühlers
sollte vermieden werden.

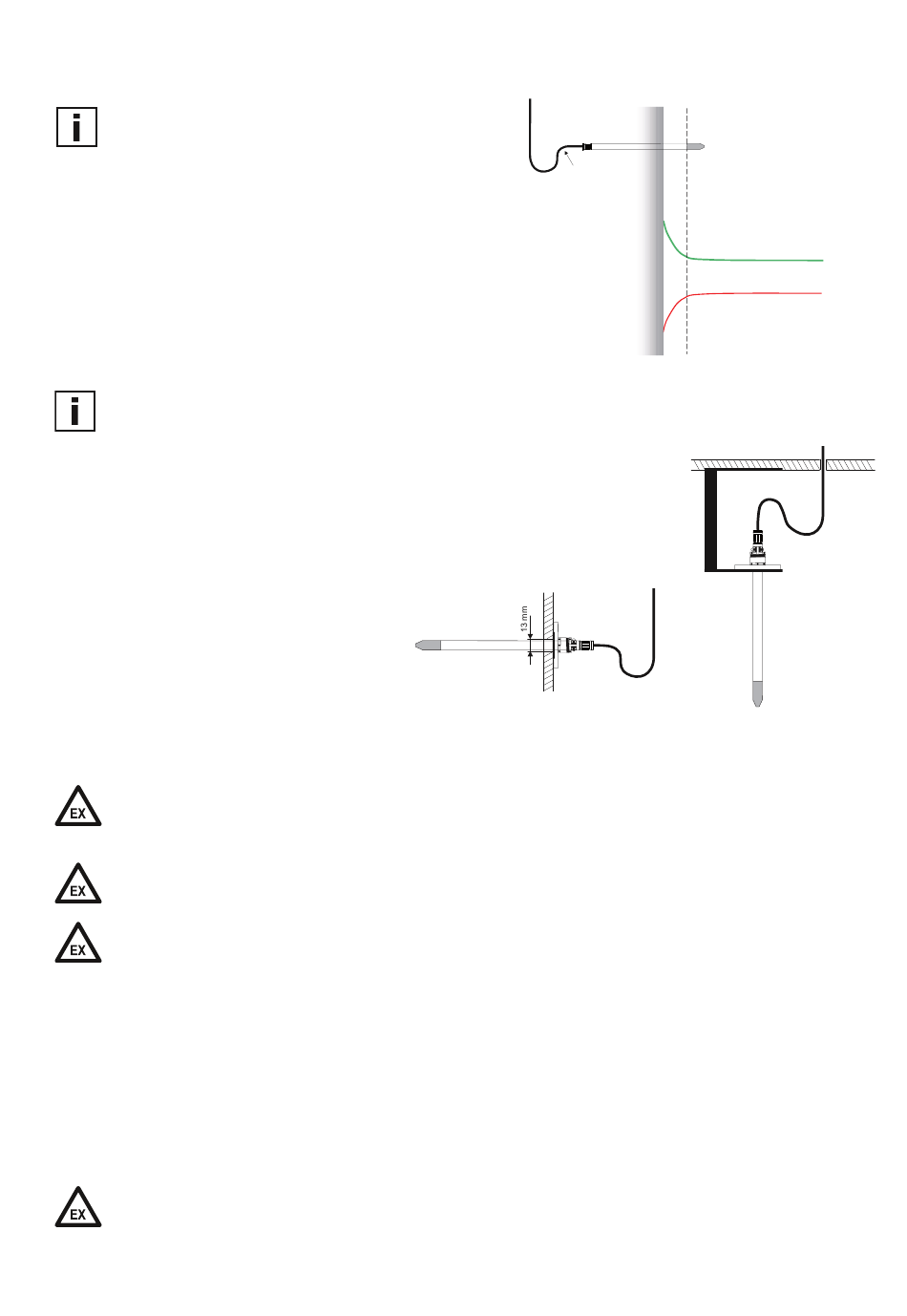

Der Messfühler muss horizontal oder vertikal mit der Spitze nach unten montiert werden.
Anwendungen in denen Kondensation wahrscheinlich ist:
• Das Kabel muss mit einer Tropfschlei-
fe unmittelbar am Messfühler verlegt
werden.
• Bei vertikal montierten Messfühlern ist
der Tropfwasserschutz zu verwenden
(siehe Datenblatt Zubehör, Bestell-
code HA010503).

Mechanische Umgebungsbedingungen

Beim Einbau des Fühlers müssen die mechanischen Einflüsse des Einbauortes berücksichtigt werden.
(z.B.: Vibrationen, Schockbelastungen durch Anfahrprozesse, Temperaturschwankungen,...).
Fühlerkabel und Anschlusskabel sind im Ex Bereich so zu hantieren und zu verlegen, dass es zu keiner
statisch Aufladung kommen kann (z.B. Metallschlauch).
Filterkappen
Folgende Filterkappen stellen einen ausreichenden Schutz vor elektrostatischen Entladungen bezogen
auf die Explosionsgruppe IIB sicher, dürfen aber nicht in EPL Ga IIC eingesetzt werden:
• Membranfilter (Bestellcode F2)
• PTFE-Filter(Bestellcode F5)
• Membrane on stainless steel body (Bestellcode F10)
• PTFE-Filter auf Metallkörper (Bestellcode F11)
• H O -Filter (Bestellcode F12)
2 2
Folgende Filterkappen dürfen in EPL Ga IIC eingesetzt werden:
• Edelstahlsinterfilter (Bestellcode F4)
• Edelstahlgitterfilter (Bestellcode F9)
• Ölfilter (Bestellcode F13)
Filterkappen F2, F5, F10, F11 und F12 nicht für Japan Zertifizierung EX6 (TIIS) erlaubt.
