3.5.3 Montage des Fühlers mittels Kugelhahn
Bei Montage des optionalen Kugelhahns HA011403
(ATEX-zertifiziert) braucht das zu messende Sys-
tem zur Montage oder Demontage des Fühlers nicht
geleert oder stillgelegt zu werden. Installieren Sie den
Sensorkopf quer zur Strömungsrichtung.
Es darf nur ein Kugelhahn verwendet werden, der
für den Einsatz in explosionsgefährdeten Bereichen
zugelassen ist.

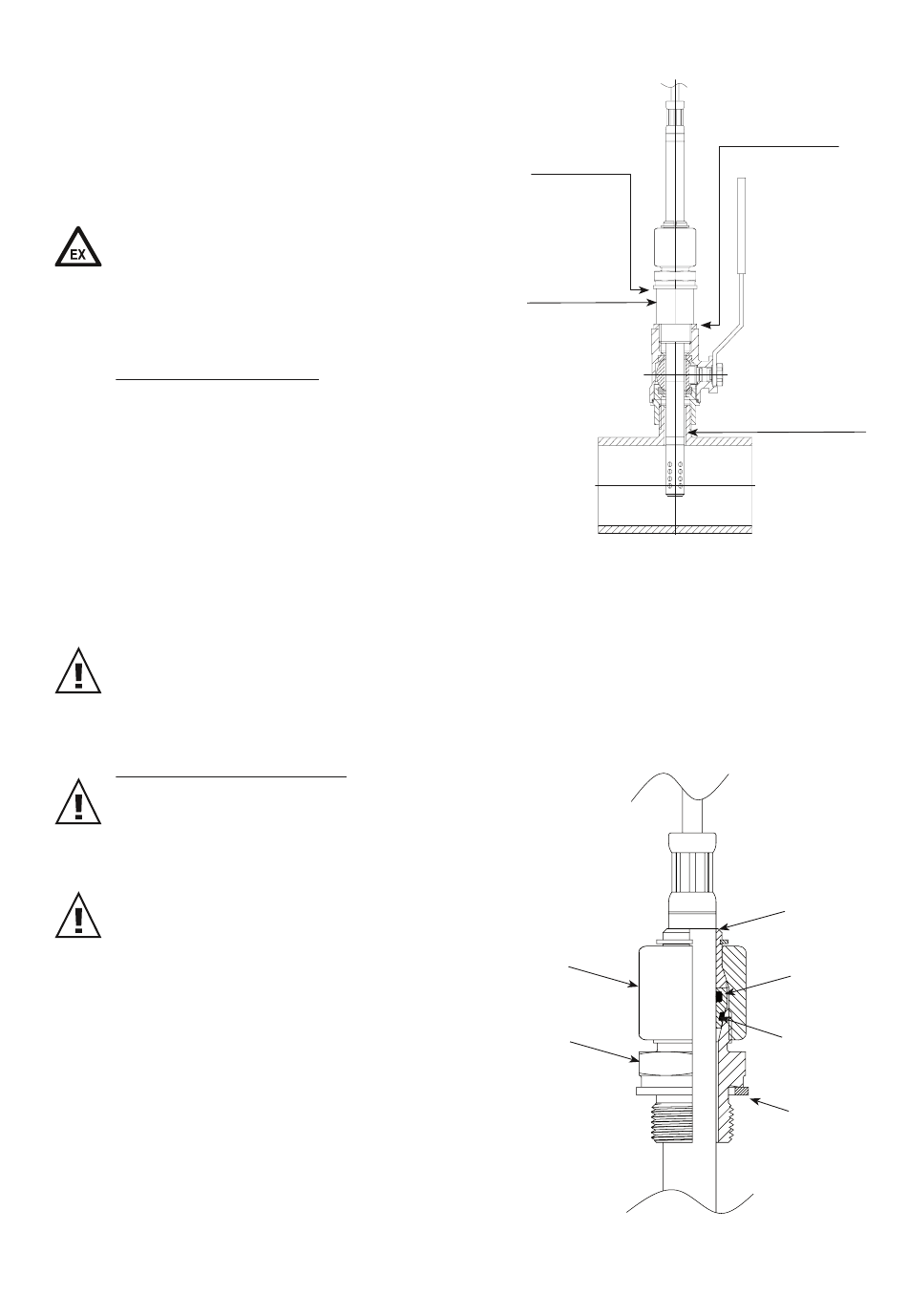

Die zwei Metalldichtringe (siehe Abbildung) sollten
nach jedem Aufschrauben gewechselt werden.
MONTAGE DES FÜHLERS
Die Montagetemperatur darf von der Einsatztempera-
tur um nicht mehr als ±40°C abweichen.
• Montieren Sie den Fühler bei geschlossenem Ku-
gelhahn.
• Öffnen Sie den Kugelhahn.
• Führen Sie den Sensorkopf durch den Kugelhahn in
den Prozess ein. Ein manuelles Presswerkzeug wird bei hohem Druck empfohlen.
• Um einen sicheren Einbauzustand des Fühlers zu gewährleisten muss die Verschlussmutter mit
einem definierten Drehmoment von 30Nm angezogen werden.
Falls kein Drehmomentschlüssel vorhanden ist, die Verschlussmutter mit der Hand so weit wie mög-
lich anziehen. Mit entsprechendem Gabelschlüssel weitere ~50° drehen.
Ein zu niedriges Anzugsmoment hat eine geringere Spannkraft (Fixierkraft) der Spannhülse zur Folge.
Daher besteht Verletzungsgefahr durch plötzliches Austreiben des Fühlerrohrs.
Ein zu hohes Anzugsmoment kann zur dauerhaften Verformung der Spannnhülse und des Fühler-
rohrs führen. Dadurch wird die De- und Wiedermontage erschwert bzw. unmöglich.
DEMONTAGE DES FÜHLERS:
• Fühlerrohr festhalten. (Achtung: Anschlusskabel
nicht knicken)
• Verschlussmutter mit Schlüssel (Schlüsselweite 24)
langsam lösen bis die Austreibkraft auf das Rohr
wirkt. Verschlussmutter im eingebauten Zustand
niemals ganz entfernen, sondern nur so weit wie
möglich aufschrauben!
• Nachdem der Sensorkopf bis auf Anschlag aus
dem Prozess entfernt wurde, den Kugelhahn
schließen.
• Fühler kann vollständig demontiert werden.
Sowohl bei Montage als auch bei Demontage ist
darauf zu achten, dass der O-Ring 1 ordnungsgemäß
eingelegt ist.
Bei einer Beschädigung kann der O-Ring 1 durch
den Anwender getauscht werden.
O-Ring Type: 13x1,5 mm-FKM-60
Ersatzteil Bestelll Nr. HA050308
18
HA011403
Metalldichtring
(standardmäßig
beim Fühler)
Verlängerung
(ist bei einem NPT
Gewinde nicht vorhanden)
Sealing nut
Fitting body
Bedienungsanleitung EE300Ex Feuchte / Temperatur Sensor
Metalldichtring
(standardmäßig beim
Kugelhahnset enthalten)
Innendurchmesser
≥ 13,1 mm
Clamp sleeve
O-ring 2
O-ring 1
no aluminium
is permitted
