3.5.4 Montage des Fühlers in die Sensorwechselarmatur (optional)
Beachten Sie die Bedienungsanleitung der Sensorwechselarmatur!
Es darf nur die Sensorwechselarmatur ZM-WA-025-040-EST oder BG-WA-103-045-EST verwendet
werden.
Für die Sensorwechselarmatur 250 bar darf nur der Fühler mit Bauform T22 verwendet werden
Zum Lieferumfang des Fühlers gehört die Kupferdichtung für die Swagelok-Verschraubung.
Stellen Sie sicher, dass die Sensorwechselarmatur sich in Position „SERVICE" befindet (siehe Bedie-
nungsanleitung der Sensorwechselarmatur).

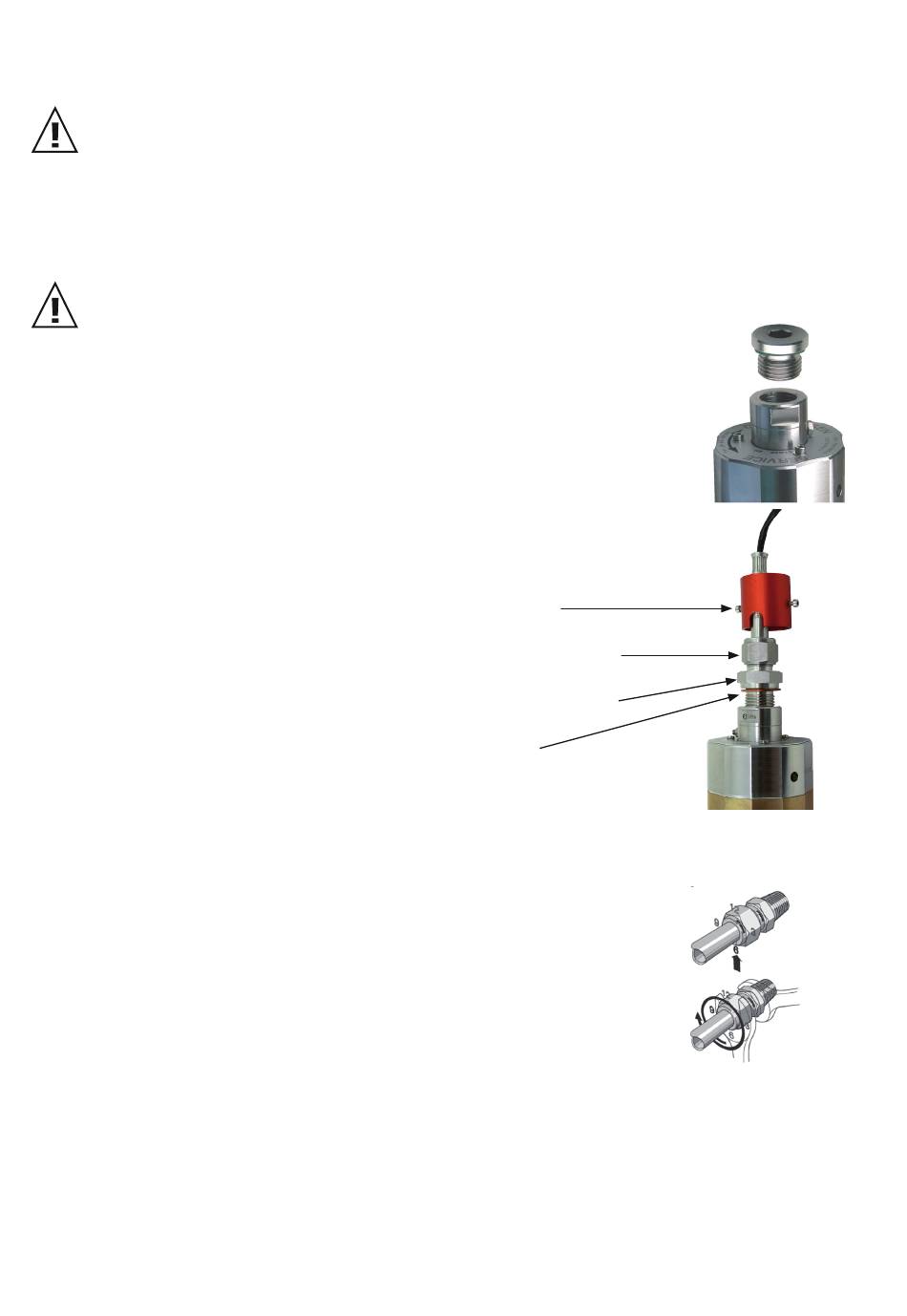

• Bauen Sie vor dem Sensoreinbau den Verschluss-Stopfen ½" mit einem
Sechskantschlüssel 10 mm aus und „parken" Sie ihn an die dafür vorgesehe-
ne Gewindebohrung M10.
• Führen Sie den Fühler mit Kupferdichtung, Swagelok-Verschraubung und
Schutzabdeckung in die Sensorwechselarmatur bis zum Anschlag ein
• Befestigen Sie die Swagelok-
Verschraubung ½" mit dem
Maulschlüssel SW27 in der
Sensorwechselarmatur. Kontrolle der
Kupferdichtung nicht vergessen!
• Ziehen Sie die Swagelok-
Überwurfmutter mit Schneidring
zunächst von Hand an.
Richten Sie jetzt den Sensor aus.
• Die Überwurfmutter mit dem Schraubenschlüssel SW22 gerade soweit
anziehen, dass sich der Fühler nicht mehr von Hand drehen lässt.
Die Überwurfmutter an der 6-Uhr-Position markieren.
• Den Verschraubungskörper festhalten und die Überwurfmutter mit 1 1/4
Umdrehungen auf die 9-Uhr-Position anziehen.
• Montieren Sie die Schutzabdeckung für die Swagelok-Verschraubung in
nachfolgend aufgeführter Reihenfolge:
1. Schutzabdeckung nach unten bis an die Verstellvorrichtung schieben:
Schrauben M3 müssen auf die Abflachung SW26 zeigen.
2. Schrauben M3 festschrauben.
Bedienungsanleitung EE300Ex Feuchte / Temperatur Sensor
Schutzabdeckung
Swagelok-Überwurfmutter
Swagelok-Verschraubung
Kupferdichtung
