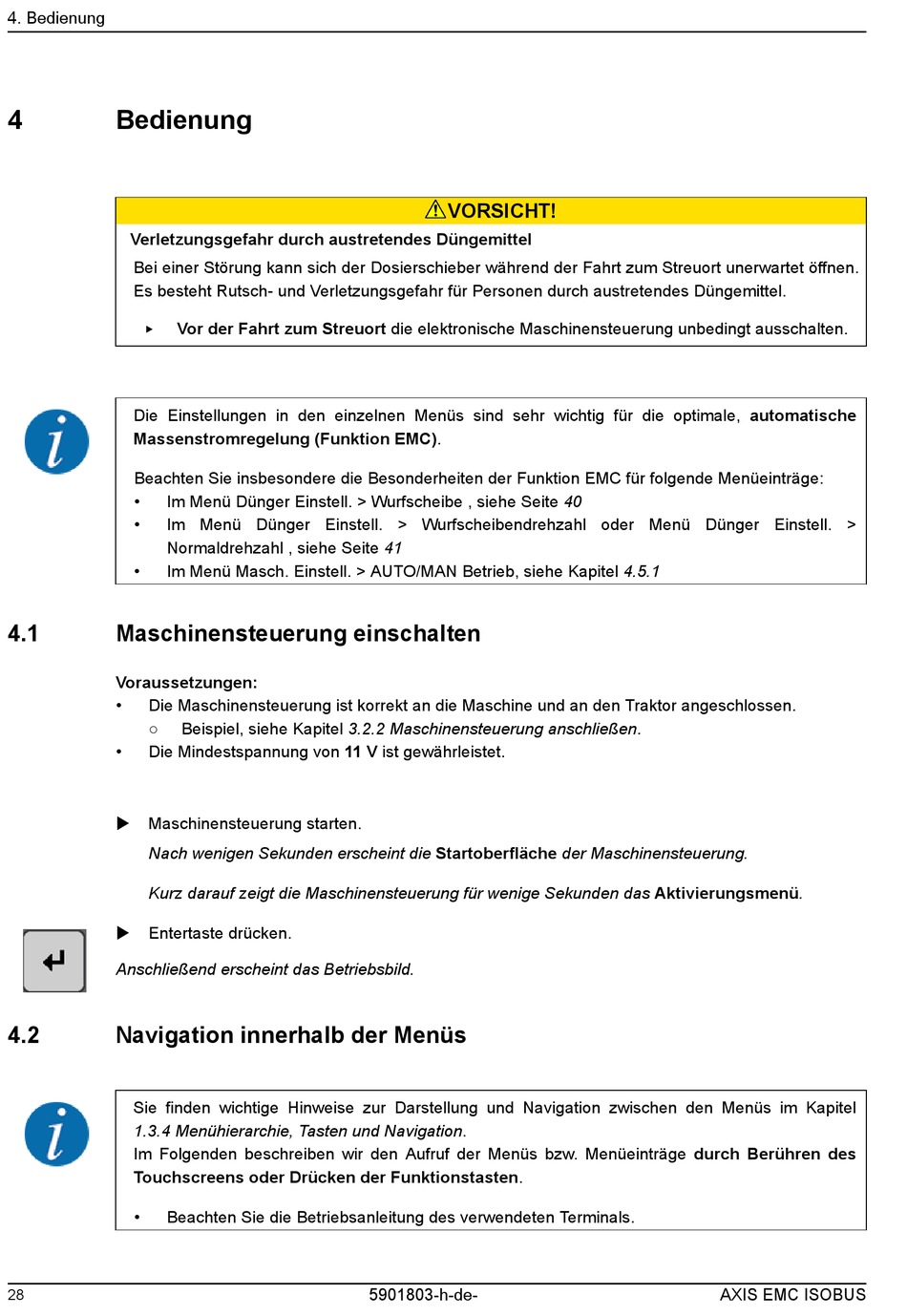

4. Bedienung

4 Bedienung
Verletzungsgefahr durch austretendes Düngemittel
Bei einer Störung kann sich der Dosierschieber während der Fahrt zum Streuort unerwartet öffnen.
Es besteht Rutsch- und Verletzungsgefahr für Personen durch austretendes Düngemittel.
▶
Vor der Fahrt zum Streuort die elektronische Maschinensteuerung unbedingt ausschalten.
Die Einstellungen in den einzelnen Menüs sind sehr wichtig für die optimale, automatische
Massenstromregelung (Funktion EMC).
Beachten Sie insbesondere die Besonderheiten der Funktion EMC für folgende Menüeinträge:
• Im Menü Dünger Einstell. > Wurfscheibe , siehe Seite 40
• Im Menü Dünger Einstell. > Wurfscheibendrehzahl oder Menü Dünger Einstell. >
Normaldrehzahl , siehe Seite 41
• Im Menü Masch. Einstell. > AUTO/MAN Betrieb, siehe Kapitel 4.5.1
4.1

Maschinensteuerung einschalten

Voraussetzungen:
• Die Maschinensteuerung ist korrekt an die Maschine und an den Traktor angeschlossen.
○
• Die Mindestspannung von 11 V ist gewährleistet.
u Maschinensteuerung starten.
Nach wenigen Sekunden erscheint die Startoberfläche der Maschinensteuerung.
Kurz darauf zeigt die Maschinensteuerung für wenige Sekunden das Aktivierungsmenü.
u
Entertaste drücken.
Anschließend erscheint das Betriebsbild.
4.2 Navigation innerhalb der Menüs
Sie finden wichtige Hinweise zur Darstellung und Navigation zwischen den Menüs im Kapitel
1.3.4 Menühierarchie, Tasten und Navigation.
Im Folgenden beschreiben wir den Aufruf der Menüs bzw. Menüeinträge durch Berühren des
Touchscreens oder Drücken der Funktionstasten.
• Beachten Sie die Betriebsanleitung des verwendeten Terminals.
28
Beispiel, siehe Kapitel 3.2.2 Maschinensteuerung anschließen.
VORSICHT!
5901803-h-de- AXIS EMC ISOBUS
