3. Anbau und Installation
n Schematische Anschlussübersicht
[1] Maschinenstecker
[2] Maschinensteuerung
[3] Maschinenstecker
[4] Kabelverteiler
[5] Wiegezelle links/rechts
[6] Drehantrieb Dosierschieber links/rechts
[7] Leermeldesensor links/rechts
24

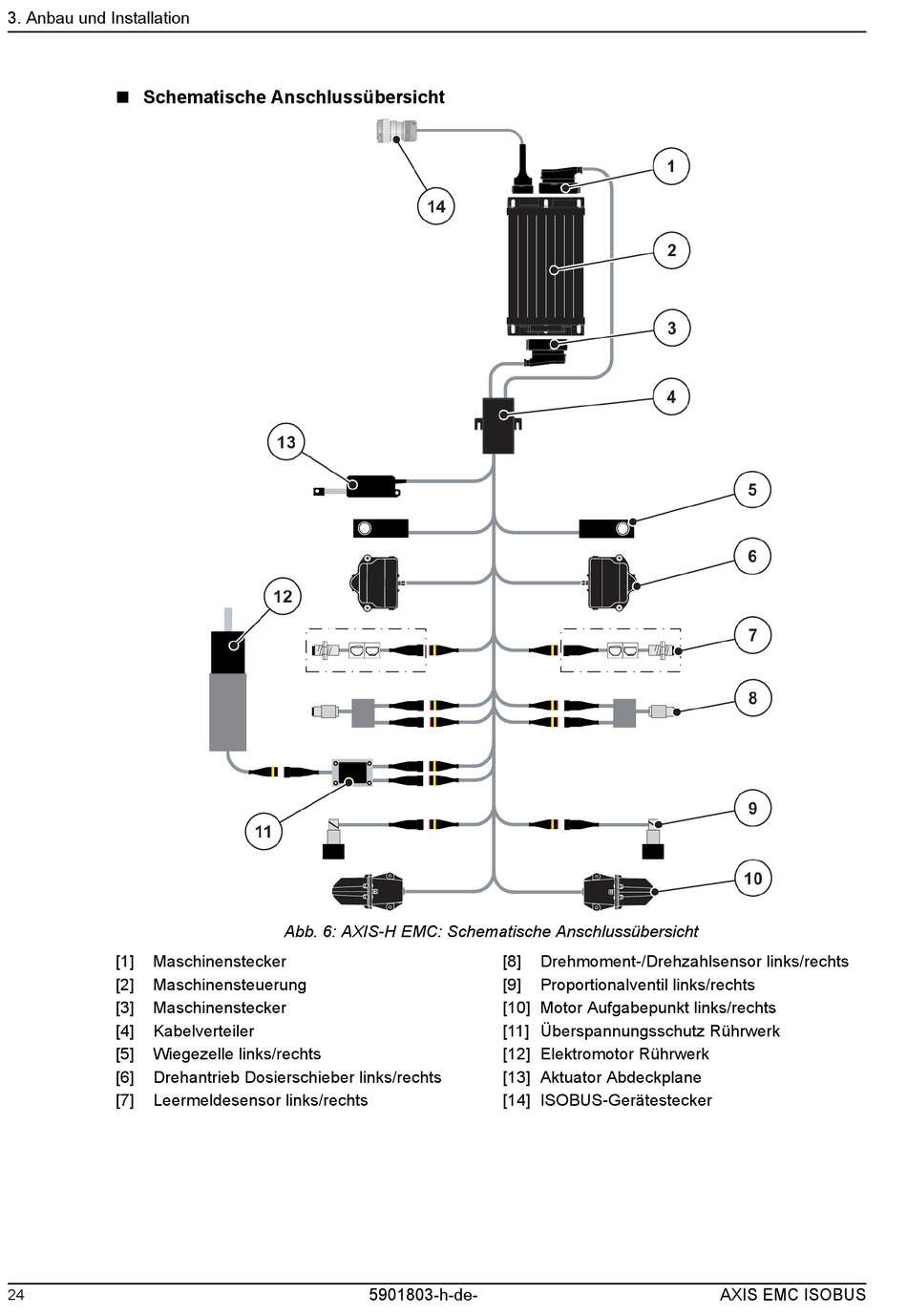

Abb. 6: AXIS-H EMC: Schematische Anschlussübersicht
5901803-h-de-
[8] Drehmoment-/Drehzahlsensor links/rechts
[9] Proportionalventil links/rechts
[10] Motor Aufgabepunkt links/rechts
[11] Überspannungsschutz Rührwerk
[12] Elektromotor Rührwerk
[13] Aktuator Abdeckplane
[14] ISOBUS-Gerätestecker
AXIS EMC ISOBUS
