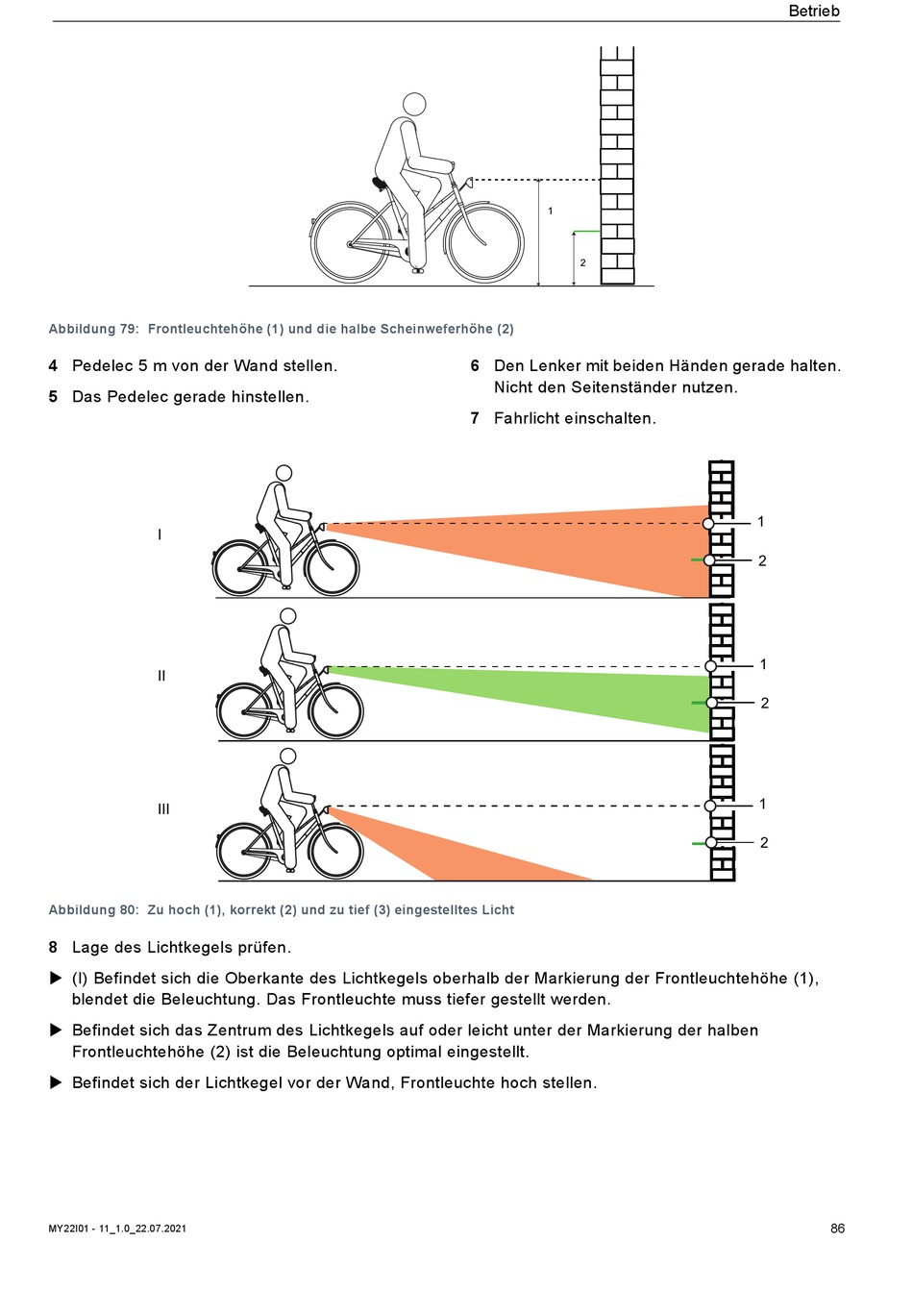

Abbildung 79: Frontleuchtehöhe (1) und die halbe Scheinweferhöhe (2)
4 Pedelec 5 m von der Wand stellen.
5 Das Pedelec gerade hinstellen.
I
II
III
Abbildung 80: Zu hoch (1), korrekt (2) und zu tief (3) eingestelltes Licht
8 Lage des Lichtkegels prüfen.
 (I) Befindet sich die Oberkante des Lichtkegels oberhalb der Markierung der Frontleuchtehöhe (1),
blendet die Beleuchtung. Das Frontleuchte muss tiefer gestellt werden.
 Befindet sich das Zentrum des Lichtkegels auf oder leicht unter der Markierung der halben
Frontleuchtehöhe (2) ist die Beleuchtung optimal eingestellt.
 Befindet sich der Lichtkegel vor der Wand, Frontleuchte hoch stellen.
MY22I01 - 11_1.0_22.07.2021
1
2
6 Den Lenker mit beiden Händen gerade halten.
Nicht den Seitenständer nutzen.
7 Fahrlicht einschalten.
Betrieb
1
2
1
2
1
2
