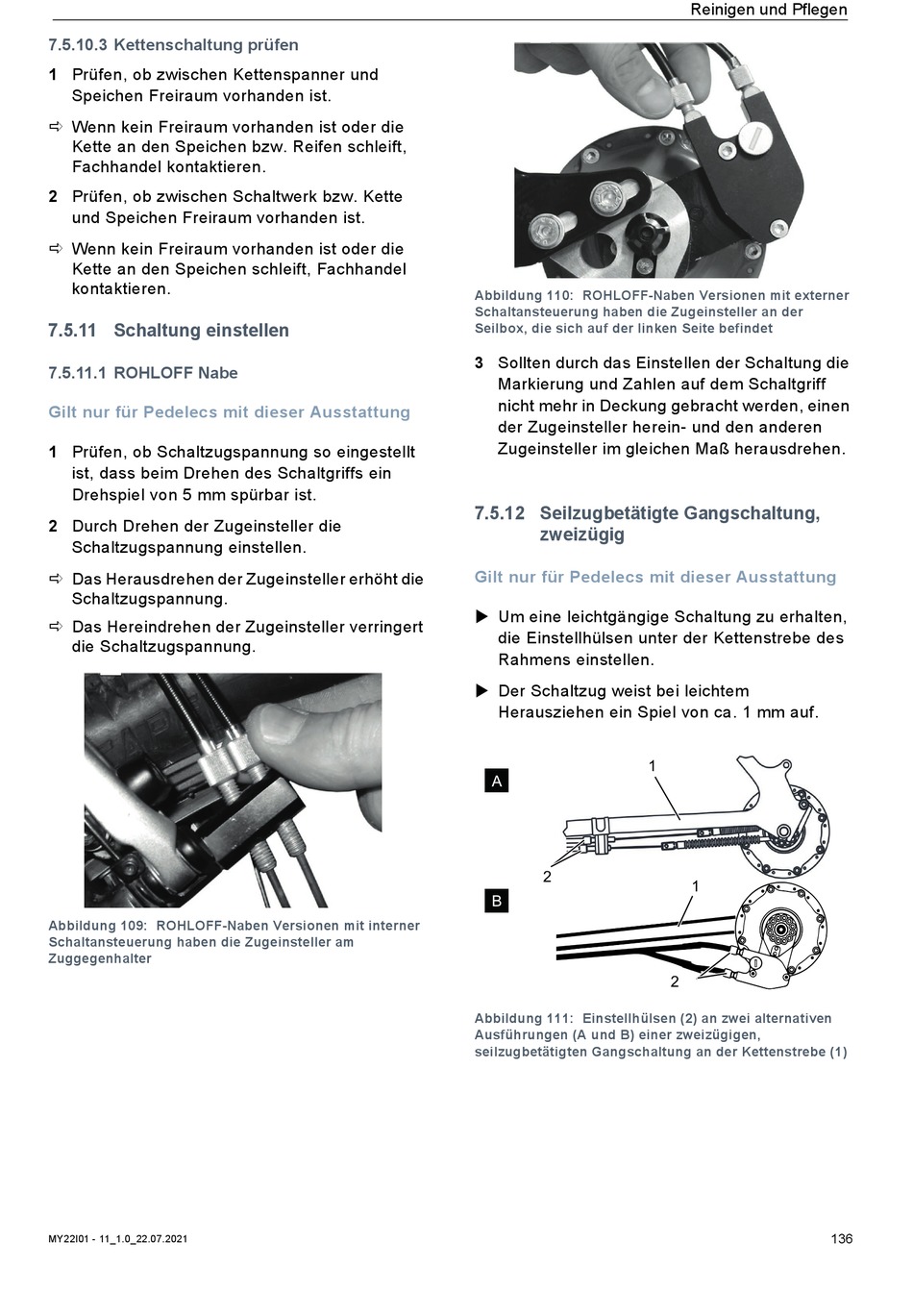

7.5.10.3 Kettenschaltung prüfen
1 Prüfen, ob zwischen Kettenspanner und
Speichen Freiraum vorhanden ist.
 Wenn kein Freiraum vorhanden ist oder die
Kette an den Speichen bzw. Reifen schleift,
Fachhandel kontaktieren.
2 Prüfen, ob zwischen Schaltwerk bzw. Kette
und Speichen Freiraum vorhanden ist.
 Wenn kein Freiraum vorhanden ist oder die
Kette an den Speichen schleift, Fachhandel
kontaktieren.

7.5.11 Schaltung einstellen

7.5.11.1 ROHLOFF Nabe

Gilt nur für Pedelecs mit dieser Ausstattung
1 Prüfen, ob Schaltzugspannung so eingestellt
ist, dass beim Drehen des Schaltgriffs ein
Drehspiel von 5 mm spürbar ist.
2 Durch Drehen der Zugeinsteller die
Schaltzugspannung einstellen.
 Das Herausdrehen der Zugeinsteller erhöht die
Schaltzugspannung.
 Das Hereindrehen der Zugeinsteller verringert
die Schaltzugspannung.
Abbildung 109: ROHLOFF-Naben Versionen mit interner
Schaltansteuerung haben die Zugeinsteller am
Zuggegenhalter
MY22I01 - 11_1.0_22.07.2021
Abbildung 110: ROHLOFF-Naben Versionen mit externer
Schaltansteuerung haben die Zugeinsteller an der
Seilbox, die sich auf der linken Seite befindet
3 Sollten durch das Einstellen der Schaltung die
Markierung und Zahlen auf dem Schaltgriff
nicht mehr in Deckung gebracht werden, einen
der Zugeinsteller herein- und den anderen
Zugeinsteller im gleichen Maß herausdrehen.
7.5.12 Seilzugbetätigte Gangschaltung,
zweizügig
Gilt nur für Pedelecs mit dieser Ausstattung
 Um eine leichtgängige Schaltung zu erhalten,
die Einstellhülsen unter der Kettenstrebe des
Rahmens einstellen.
 Der Schaltzug weist bei leichtem
Herausziehen ein Spiel von ca. 1 mm auf.
1
1
A
2
B
Abbildung 111: Einstellhülsen (2) an zwei alternativen
Ausführungen (A und B) einer zweizügigen,
seilzugbetätigten Gangschaltung an der Kettenstrebe (1)
Reinigen und Pflegen
1
2
