Außenhülse Warten; Außenhülse Und Gleitbuchse Ausbauen - Bosch i:SY E5 ZR F Originalbetriebsanleitung

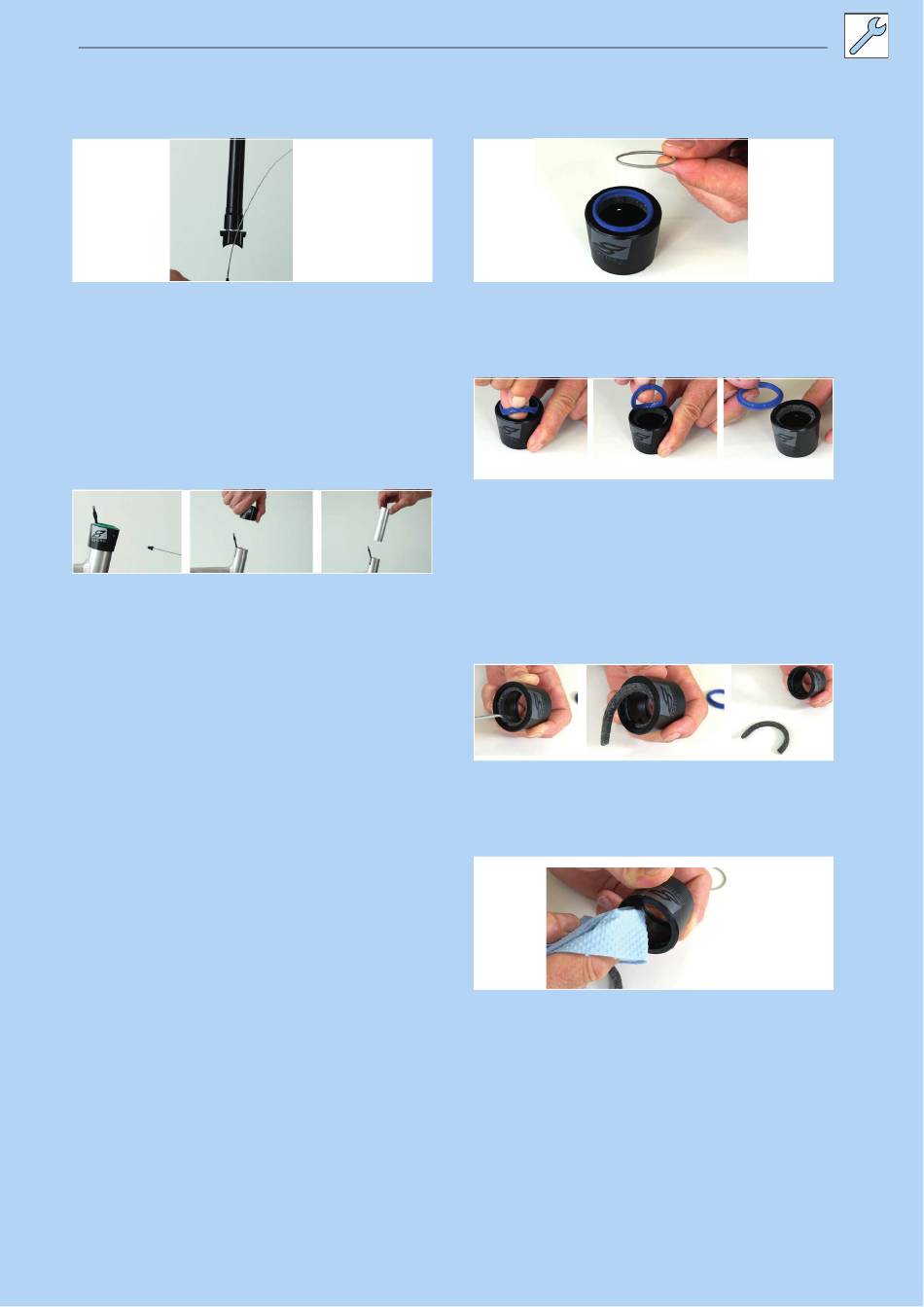

9 Die Endkappe der Außenhülle aus dem
Gegenhalter an der Postpin Schnittstelle der
Sattelstütze heraus ziehen.
Abbildung 123: Endkappe herausziehen
Außenhülse und Gleitbuchse ausbauen
1 Befestigungsschraube der Außenhülse mit
einem 3 mm Inbus Schlüssel herausdrehen.
2 Außenhülse mit der Hand nach oben abziehen
3 Gleitbuchsenrohr aus dem Sattelrohr heraus
ziehen.
Abbildung 124: Außenhülse und Gleitbuchse ausbauen
MY22I01 - 11_1.0_22.07.2021
Außenhülse warten
1 Federring bzw. äußeren Dichtring abziehen.
Abbildung 125: Entnommener Federring
2 Den Abstreifer vorsichtig aus der Nut heraus
ziehen.
Abbildung 126: Abstreifer herausziehen
3 Mit einem kleinen, spitzen Gegenstand das
Ende des Filzrings suchen und anheben.
4 Filzring vorsichtig heraus ziehen.
5 Filzring herausnehmen.
6 Filzring reinigen oder ersetzen.
Abbildung 127: Filzring entfernen
7 Mit einem Tuch Außenhülse von Innen
reinigen.
Abbildung 128: Außenhülse reinigen
Wartung
156
