3.3.7

Mechanisches Antriebssystem

Das Pedelec wird wie ein Fahrrad mit Muskelkraft
angetrieben.
Die Kraft, die durch das Treten der Pedale in
Fahrtrichtung aufgewendet wird, treibt das
vordere Kettenrad an. Über die Kette oder den
Riemen wird die Kraft auf das hintere Kettenrad
und dann an das Hinterrad übertragen.
2
3

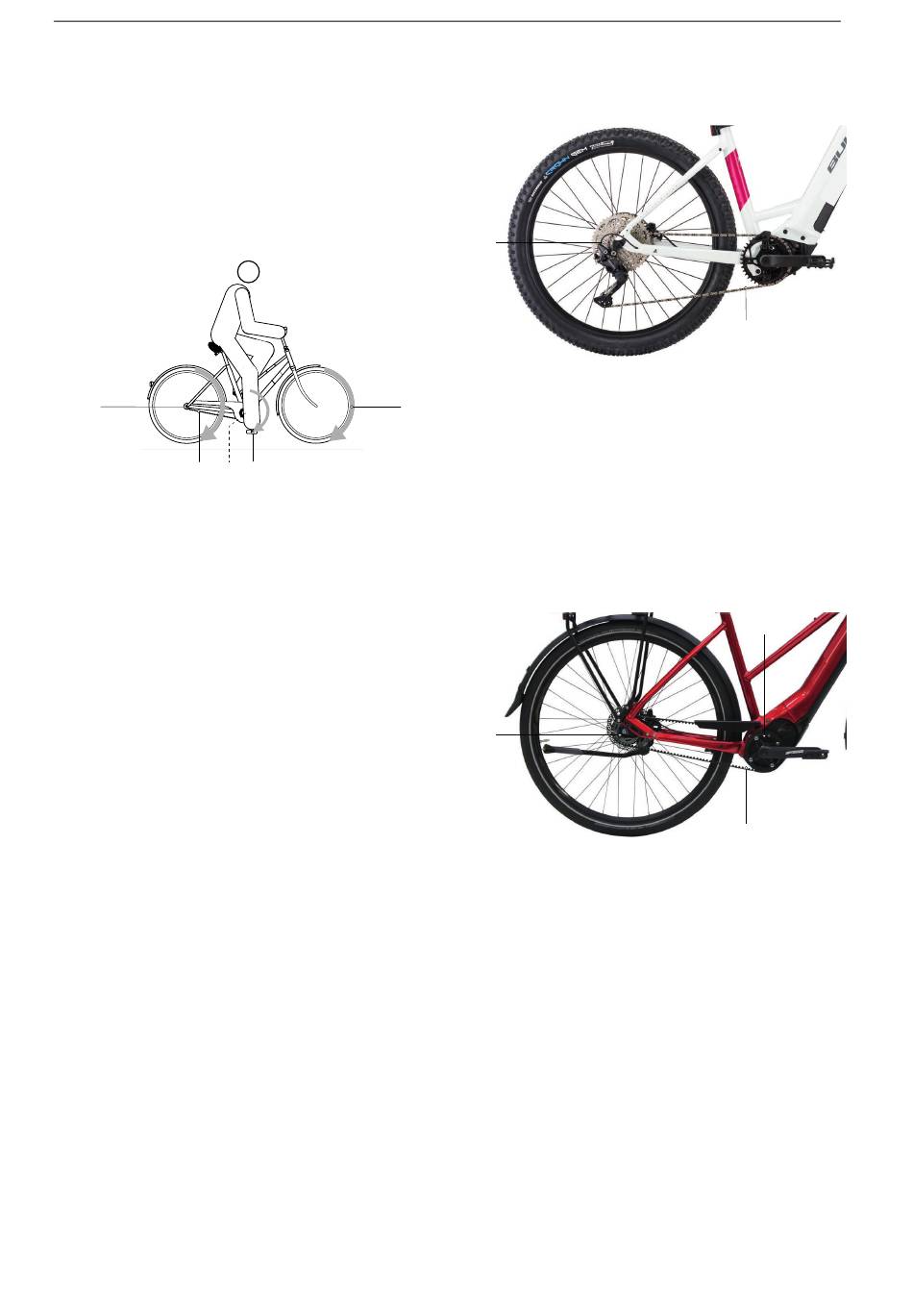

Abbildung 18: Schema mechanisches Antriebssystem
1 Fahrtrichtung
2 Kette oder Riemen
3 hinteres Kettenrad oder Riemenscheibe
4 vorderes Kettenrad oder Riemenscheibe
5 Pedal
Das Pedelec ist entweder mit Ketten- oder
Riemenantrieb ausgestattet.
MY22I01 - 11_1.0_22.07.2021
4 5

3.3.7.1 Aufbau Kettenantrieb

1
Abbildung 19: Schema Kettenantrieb mit Kettenschaltung
1 Schaltwerk
1
2 Kette
Der Kettenantrieb ist kompatibel mit:
• Rücktrittbremse,
• Nabenschaltung oder
• Kettenschaltung.

3.3.7.2 Aufbau Riemenantrieb

2
Abbildung 20: Schema Riemenantrieb
1 vordere Riemenscheibe
2 hintere Riemenscheibe
3 Riemen.
Der Riemenantrieb ist kompatibel mit:
• Rücktrittbremse und
• Nabenschaltung.
Der Riemenantrieb ist nicht kompatibel mit einer
Kettenschaltung.
Beschreibung
2
1
3
