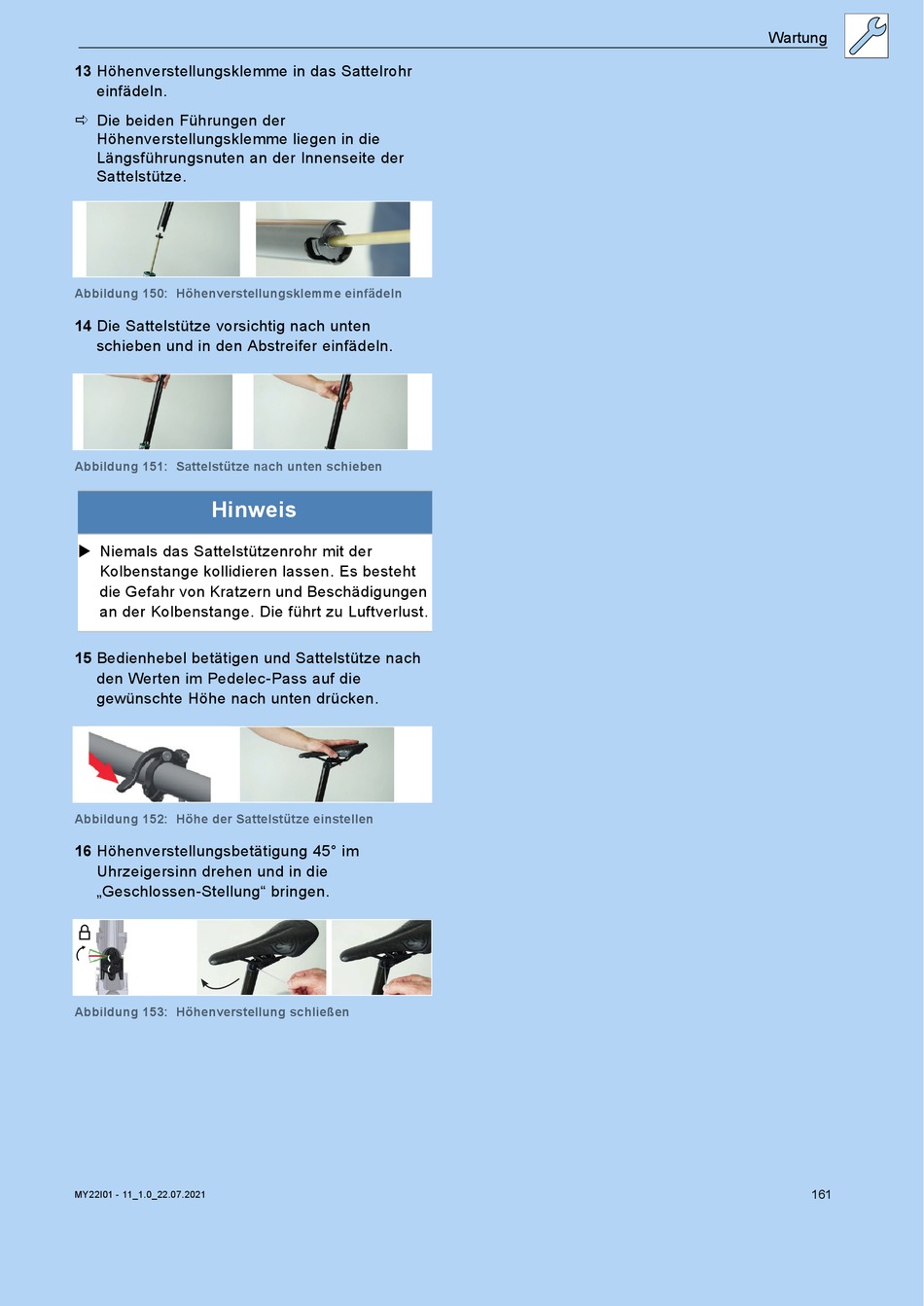

13 Höhenverstellungsklemme in das Sattelrohr
einfädeln.
 Die beiden Führungen der
Höhenverstellungsklemme liegen in die
Längsführungsnuten an der Innenseite der
Sattelstütze.
Abbildung 150: Höhenverstellungsklemme einfädeln
14 Die Sattelstütze vorsichtig nach unten
schieben und in den Abstreifer einfädeln.
Abbildung 151: Sattelstütze nach unten schieben
Hinweis
 Niemals das Sattelstützenrohr mit der
Kolbenstange kollidieren lassen. Es besteht
die Gefahr von Kratzern und Beschädigungen
an der Kolbenstange. Die führt zu Luftverlust.
15 Bedienhebel betätigen und Sattelstütze nach
den Werten im Pedelec-Pass auf die
gewünschte Höhe nach unten drücken.
Abbildung 152: Höhe der Sattelstütze einstellen
16 Höhenverstellungsbetätigung 45° im
Uhrzeigersinn drehen und in die
„Geschlossen-Stellung" bringen.
Abbildung 153: Höhenverstellung schließen
