6.21.2 SHIMANO Nabenschaltung nutzen

Gilt nur für Pedelecs mit dieser Ausstattung
VORSICHT
!
Sturz durch Fehlanwendung
Wird während des Schaltvorgangs zuviel Druck
auf die Pedale ausgeübt und der Schalthebel
betätigt oder werden mehrere Gänge auf einmal
geschaltet, können die Füße von den Pedalen
abrutschen. Ein Sturz oder Überschlag mit
Verletzungen kann die Folge sein.
Das Schalten mehrerer Gänge auf einen kleinen
Gang kann dazu führen, dass die Außenhülle des
Drehgriffschalters springt. Dies hat keine
Beeinträchtigung der Funktionstüchtigkeit des
Drehgriffschalters zur Folge, da die äußere
Führung nach dem Schaltvorgang wieder in ihre
ursprüngliche Position zurückkehrt.
 Beim Schalten wenig Kraft auf die Pedale
ausüben.
 Niemals mehr als einen Gang schalten.
Hinweis
Die innere Nabe ist nicht vollständig wasserdicht.
Dringt Wasser in die Nabe ein, kann sie rosten
und hierdurch die Schaltfunktion nicht mehr
ausführen.
 Niemals das Pedelec an Orten nutzen, wo
Wasser in die Nabe eindringen kann.
In seltenen Fällen sind aus dem Schaltwerk im
Inneren der Nabe nach dem Schalten Geräusche
zu vernehmen, die in Zusammenhang mit dem
normalen Schaltvorgang stehen.
 Niemals Nabe selber demontieren.
Fachhandel kontaktieren.
MY22I01 - 11_1.0_22.07.2021
3
4

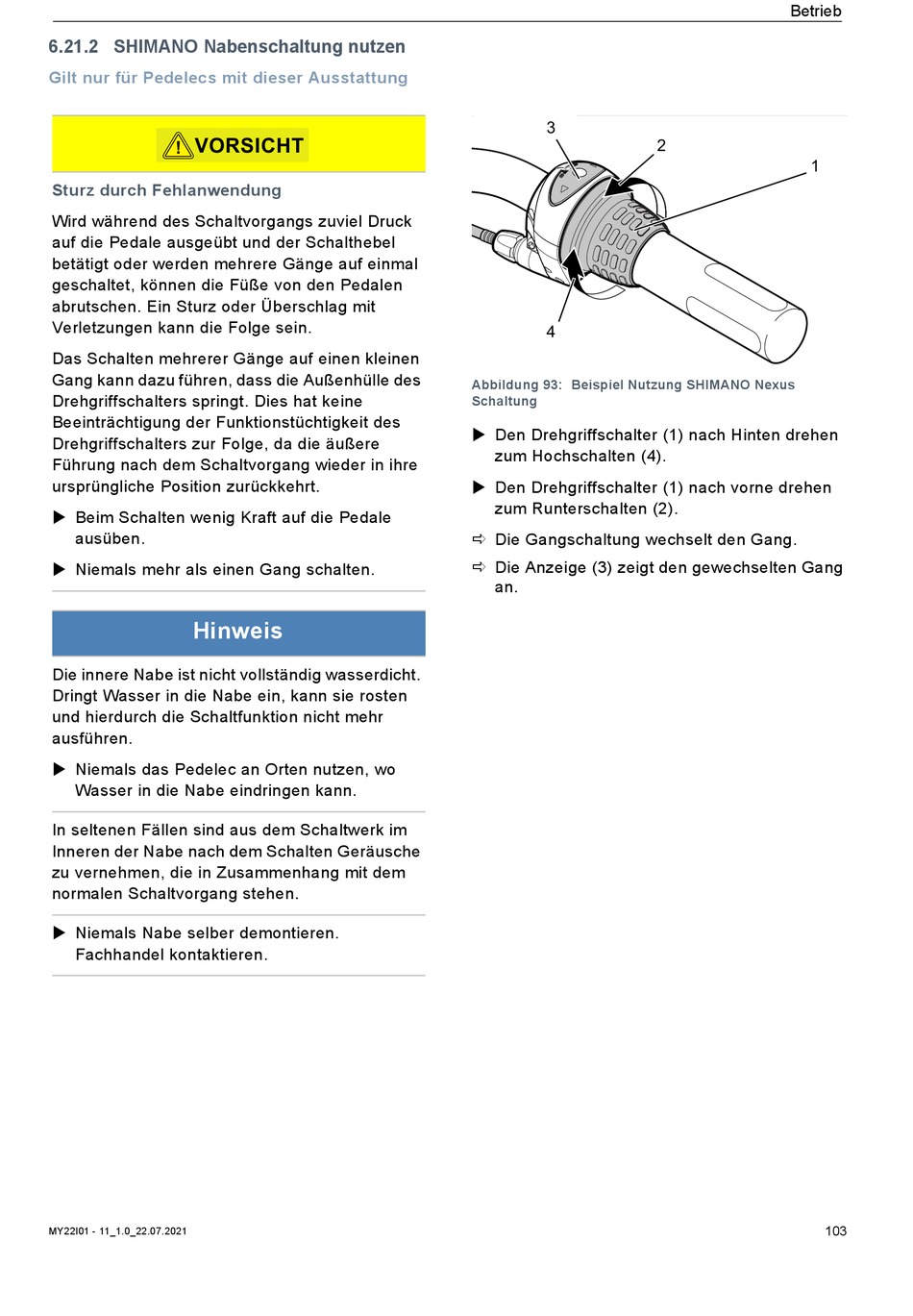

Abbildung 93: Beispiel Nutzung SHIMANO Nexus

Schaltung

 Den Drehgriffschalter (1) nach Hinten drehen
zum Hochschalten (4).
 Den Drehgriffschalter (1) nach vorne drehen
zum Runterschalten (2).
 Die Gangschaltung wechselt den Gang.
 Die Anzeige (3) zeigt den gewechselten Gang
an.
Betrieb
2
1
