Inställning av hyvelknivarna

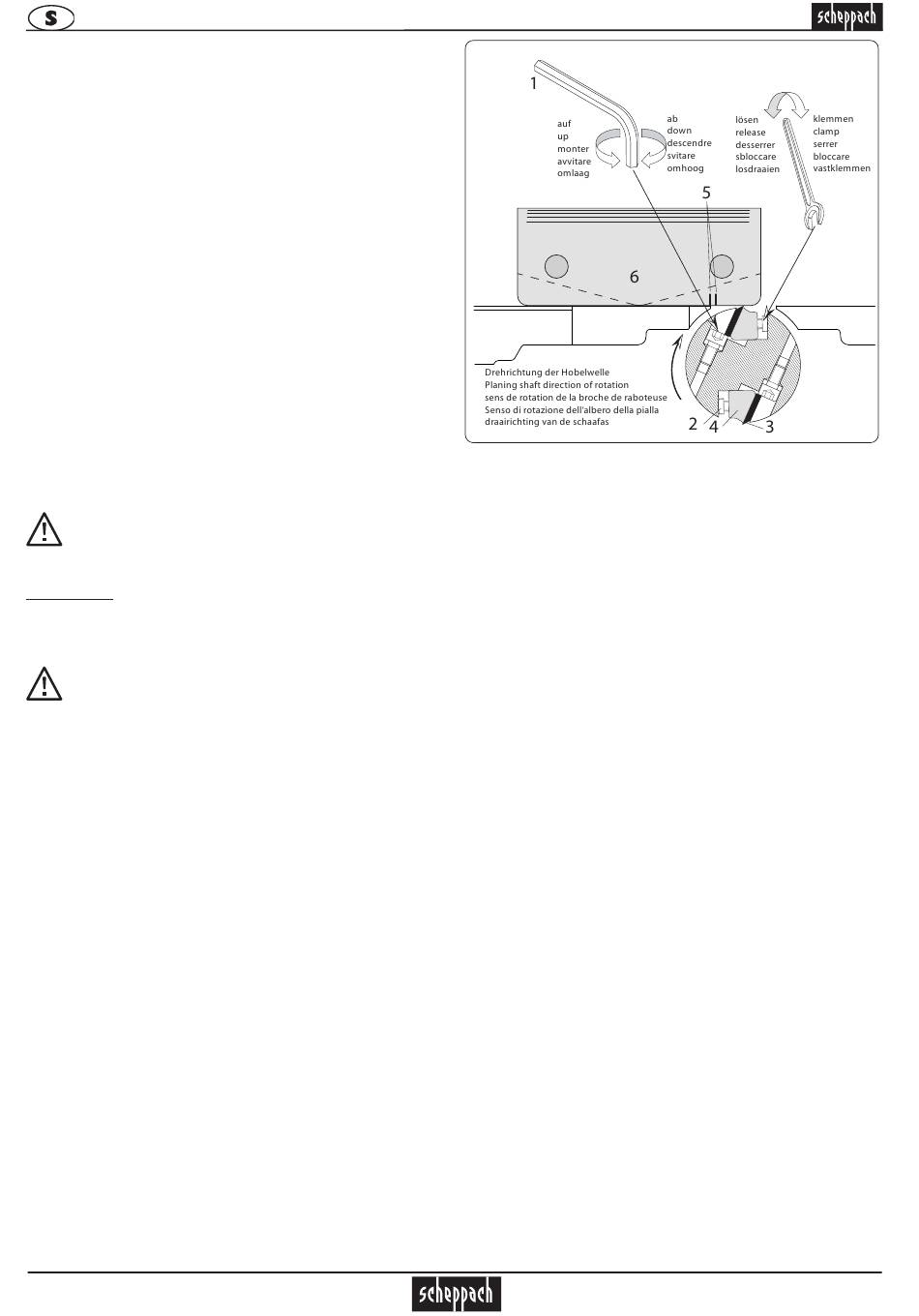

Fig. "T"
• Vid inställningen skall den medlevererade
inställningstolken användas.
• Ställ först in den ena hyvelkniven, sedan den andra.
• Vid inställningen skall inställningsskruvarna vridas
växelvis tills eggen vidrör inställningstolken när den ligger
på riktbordet.
• Den högra markeringen på inställningstolken skall ligga an
mot bordsskivans början enligt figuren.
• När hyvelaxeln vrids får inställningstolken "följa med" till
maximalt den andra markeringen.
• Inställningen skall utföras på hyvelknivens vänster och
höger sidas utkant.
• Killistens tryckskruvar skall dras fast med en U-nyckel
NV 8 med följande moment: 8,9 Nm.
• Ställ in och spänn fast den andra hyvelkniven på samma
sätt.
• Efter varje knivmontering måste maskinen provköras,
därefter skall tryckskruvarna dras åt med 8,9 Nm.
Före idrifttagande av hyvelaxeln skall kontrolleras att ovanstående anvisningar följts.
Före tillkoppling av maskinen skall de allmänna säkerhetsföreskrifterna beaktas!
Felsökning
Vid all felsökning skall maskinen vara frånkopplad och nätkontaktdonet lossat från uttaget.
Oregelbunden eller ryckig matning vid tjocklekshyvling:
Tjockleksbordet förorenat med kåda eller otillräckligt oljat.
Rengör tjockleksbordet regelbunden och spreja med glidsprej. Detta gäller särskilt vid bearbetning av fuktiga och
kådrika träslag.
Ojämn avverkning vid rikthyvling:
Felaktigt inställda hyvelknivar.
Inställning av hyvelknivarna skall göra med stor noggrannhet och under användning av inställningstolken.
Bristande noggrannhet hos arbetsstycket vid rikthyvling (runda fördjupningar eller upphöjningar):
Riktborden är inte exakt parallella på grund av felaktig transport el.dyl.
Maskinen får under inga omständigheter lyftas i borden!
Det stela riktbordet skall vara inställt 1 mm ovanför hyvelaxelns kropp samt parallellt med bottenplattan.
Skötsel-/tillsyns- och reparationsarbeten på det elektriska systemet får endast utföras av en auktoriserad elektriker!
Vid skrotning av maskinen skall gällande lagar och förordningar följas.
Specialtillbehör:
HS hyvelkniv (1sats=2 st) hmc2600ci, hms260ci
HW hyvelkniv (1sats=2 st) hmc2600ci, hms260ci
HS hyvelkniv (1sats=2 st) hms/hmc3200ci
HW hyvelkniv (1sats=2 st) hms/hmc3200ci
Hjälpstopp för små arbetsstycken
Anordning för borrning av avlånga hål LBE 16
Borrsats för borrning av avlånga hål
Rullbock
Allsidig rullbock
