3 | Produktbeschreibung
3.2.5
24/92
Untere Anschlusselemente an der Rückseite

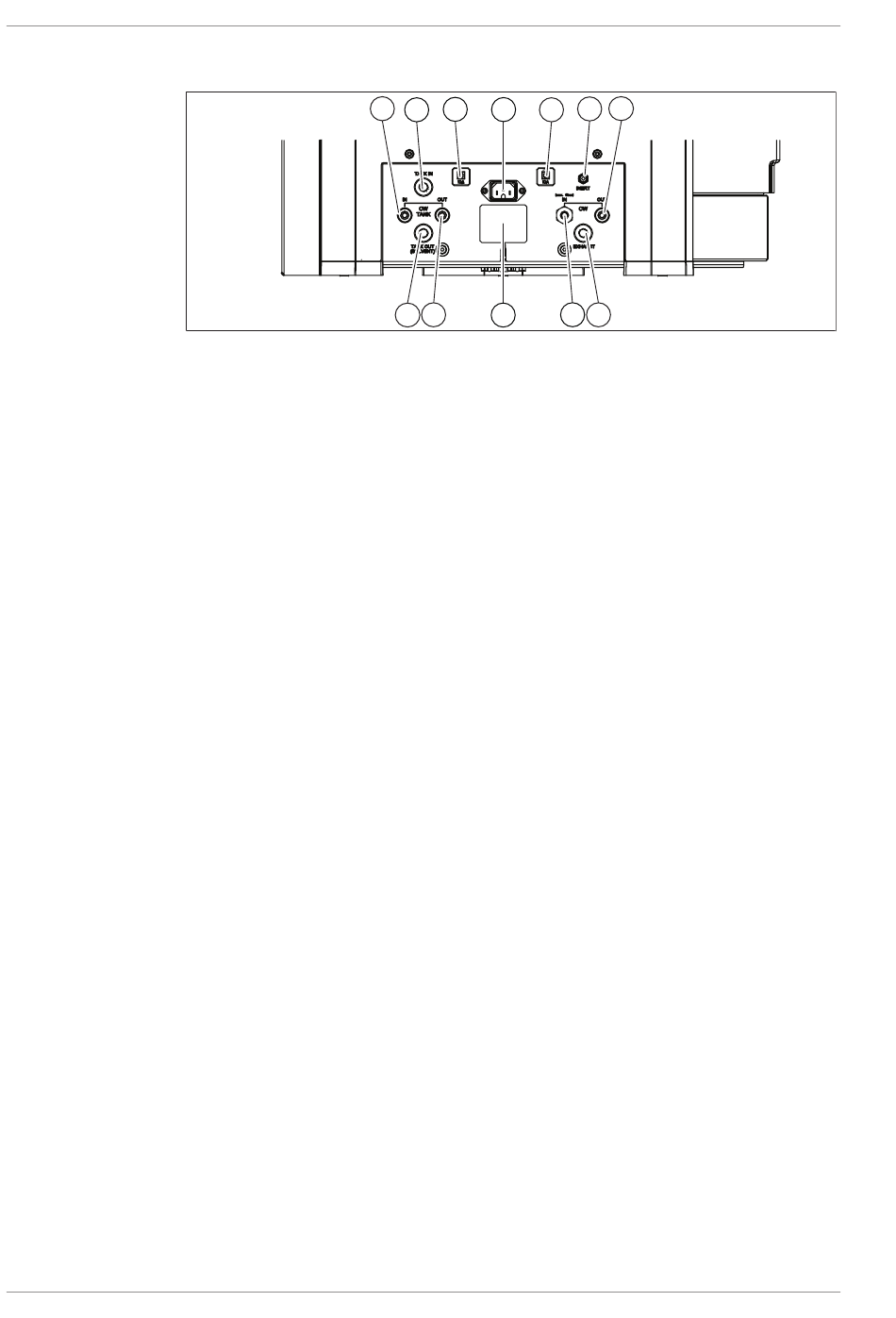

Abb. 6: Anschlusselemente unten
1 Kühlwasser-Lösungsmitteltank,
Einlass
(gekennzeichnet mit IN)
3 Sicherung
5 Sicherung
7 Kühlwasser, Auslass
(gekennzeichnet mit OUT)
9 Kühlwasser, Einlass
(gekennzeichnet mit IN)
11 Kühlwasser-Lösungsmitteltank,
Auslass
(gekennzeichnet mit OUT)
1
2 3 4
11
12 10
2 Lösungsmittel, Einlass
(gekennzeichnet mit TANK IN)
4 Netzteilanschluss
6 Inertgas-Anschluss (Option)
(gekennzeichnet mit INERT)
8 Abgas
(gekennzeichnet mit EXHAUST)
10 Typenschild
12 Lösungsmittel, Auslass
(gekennzeichnet mit TANK OUT
(SOLVENT))
Bedienungsanleitung UniversalExtractor E-800
Büchi Labortechnik AG
6 7
5
9 8
