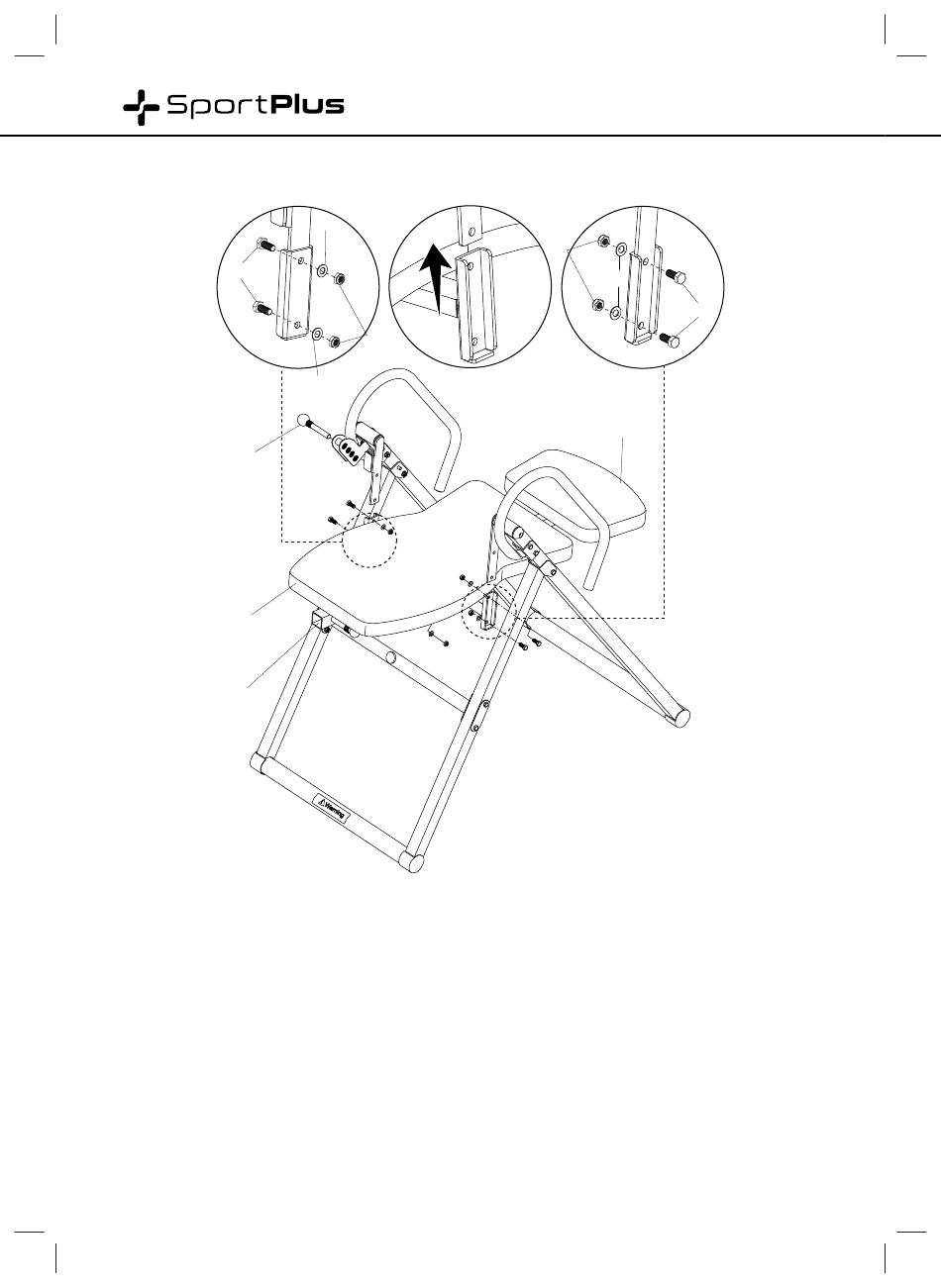

Schritt 3: BEFESTIGUNG DER RÜCKENLEHNE UND KOPFSTÜTZE AM
STANDROHR
29
14
47
2
Befestigen Sie das Rückenpolster (47) und das Kopfpolster (48) an der installierten
Standrohreinheit. Verwenden Sie dafür 4 Schrauben (29), 4 Unterlegscheiben (19)
und 4 Muttern (21). Achten Sie darauf, dass die 4 Schrauben (29) von der
Außenseite des Rahmens aus eingesetzt werden. Die Unterlegscheiben (19) und
Muttern (21) müssen sich auf der Innenseite des Rahmens befinden.
Stecken Sie den Stift zur Begrenzung des Winkels (14) in eines der dafür
vorgesehenen Löcher, um den maximalen Winkel entsprechend zu begrenzen;
drehen Sie den Stift fest.
Ziehen Sie alle Schrauben fest.
Hinweis: Die drehbaren Befestigungswinkel müssen während der Befestigung
des Rückenpolsters nach unten zeigen, da das Gerät anderenfalls nicht richtig
funktioniert.
