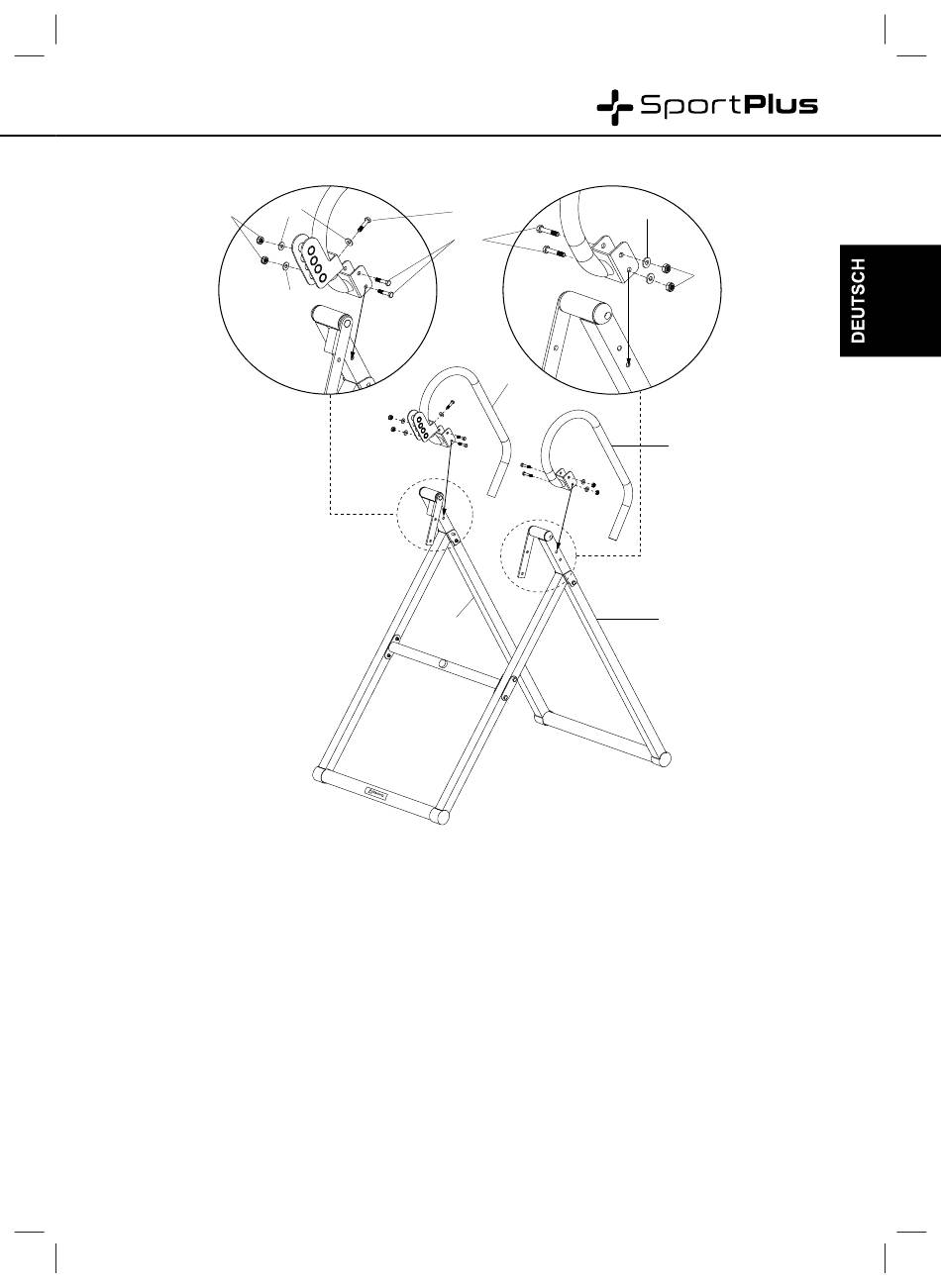

Schritt 2: MONTAGE DER HALTEBÜGEL
21
• Befestigen Sie den rechten Haltebügel (6) am rechten hinteren Standrohr (8R);
verwenden Sie dafür 2 Schrauben (20), 2 Unterlegscheiben (19) und
2 Muttern (21). Achten Sie darauf, dass die 2 Schrauben (20) von der Innenseite
des Rahmens aus eingesetzt werden. Die Unterlegscheiben (19) und Muttern (21)
müssen sich auf der Außenseite des Rahmens befinden.
• Befestigen Sie den rechten Haltebügel (6) am hinteren Standrohr (8R); verwenden
Sie dafür 1 Schraube (22) und 1 Unterlegscheibe (19).
• Befestigen Sie den linken Haltebügel (7) am linken hinteren Standrohr (8L);
verwenden Sie dafür 2 Schrauben (20), 2 Unterlegscheiben (19) und
2 Muttern (21). Achten Sie darauf, dass die 2 Schrauben (20) von der Innenseite
des Rahmens aus eingesetzt werden. Die Unterlegscheiben (19) und Muttern (21)
müssen sich auf der Außenseite des Rahmens befinden.
• Ziehen Sie alle Schrauben fest.
SP-INV-010-INT-IM-V05.indb 9 SP-INV-010-INT-IM-V05.indb 9
19
19
8R
22
20
6
19
21
7
8L
9
