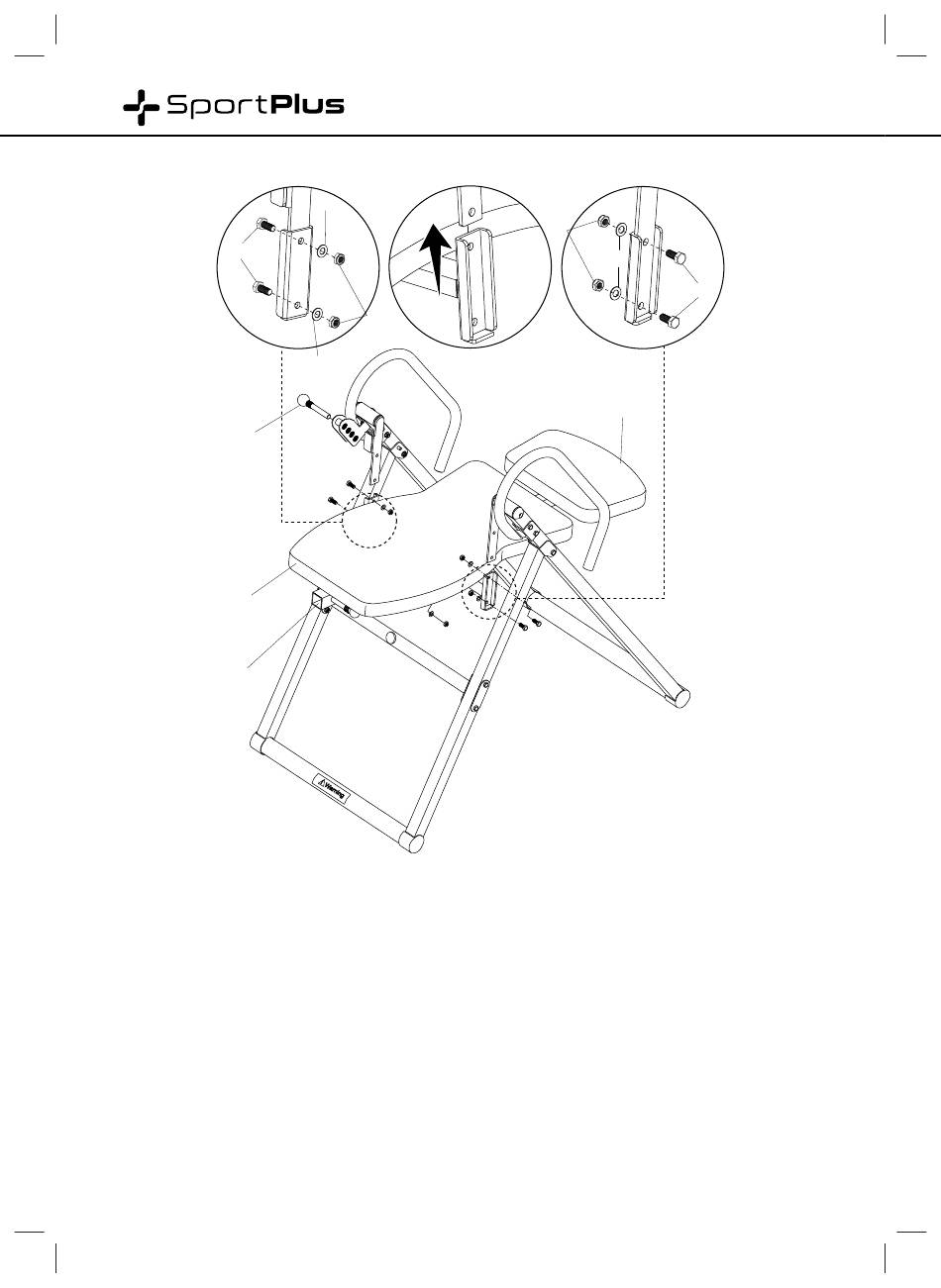

Paso 3: FIJACIÓN DEL RESPALDO Y REPOSACABEZAS EN EL TUBO VERTICAL
29
14
47
2
• Fije el respaldo (47) y el reposacabezas (48) en el punto de instalación del
tubo vertical. Utilice para ello 4 tornillos (29), 4 arandelas (19) y 4 tuercas (21).
Asegúrese de que los 4 tornillos (29) se introducen por el lado exterior del cuadro.
Las arandelas (19) y tuercas (21) deben estar situadas en el lado interior del
cuadro.
• Introduzca el perno de delimitación de ángulo (14) en uno de los agujeros previstos
para delimitar el correspondiente ángulo máximo; Apriete bien el perno.
• Apriete bien todos los tornillos.
• Nota: Los soportes de fijación giratorios deben quedar orientados hacia abajo
durante la fijación del cojín del respaldo, de lo contrario el dispositivo no funcionará
correctamente.
