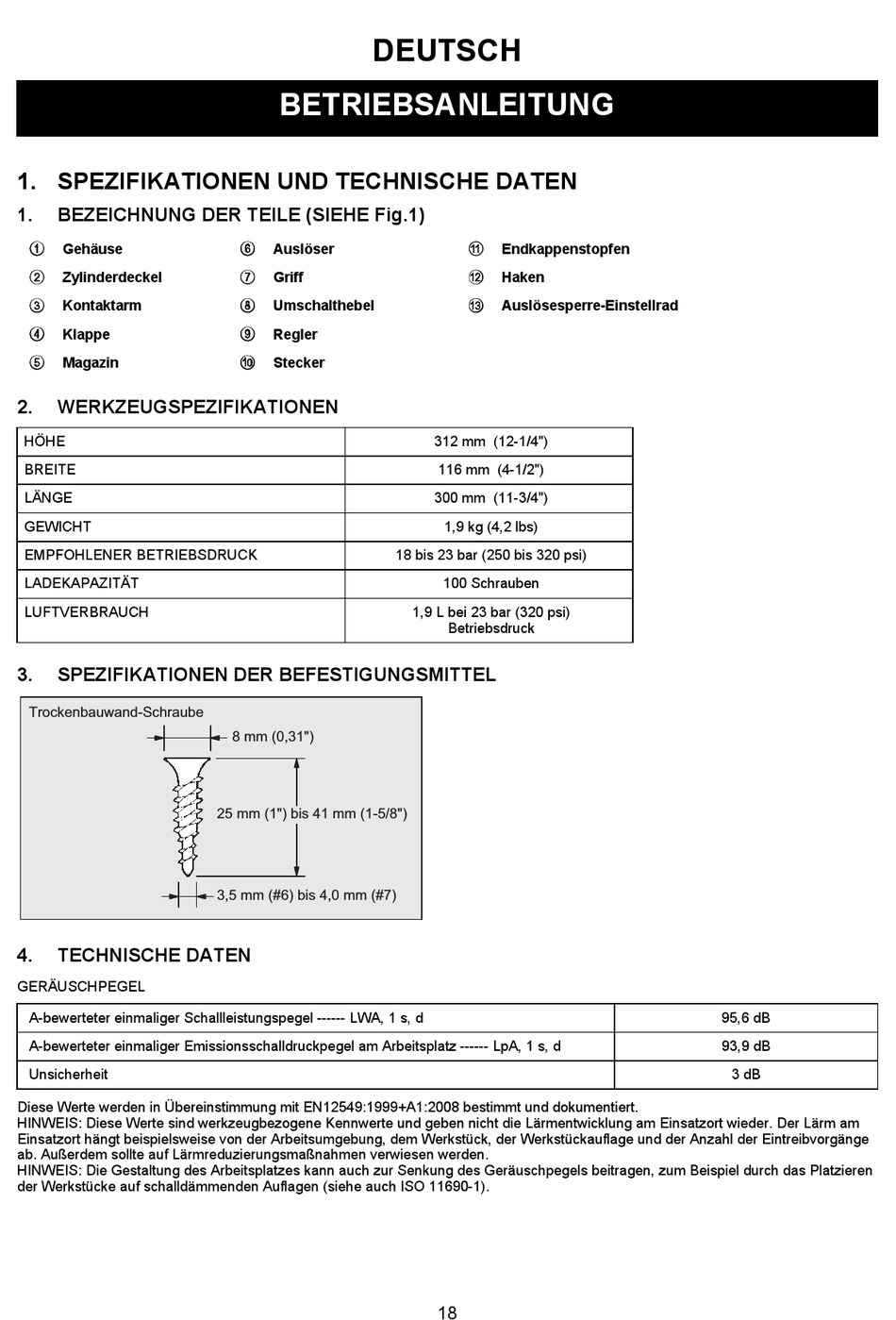

1. SPEZIFIKATIONEN UND TECHNISCHE DATEN
1.
BEZEICHNUNG DER TEILE (SIEHE Fig.1)
1
Gehäuse
2
Zylinderdeckel
Kontaktarm
3
4
Klappe
5
Magazin
2.
WERKZEUGSPEZIFIKATIONEN
HÖHE
BREITE
LÄNGE
GEWICHT
EMPFOHLENER BETRIEBSDRUCK
LADEKAPAZITÄT
LUFTVERBRAUCH
3.
SPEZIFIKATIONEN DER BEFESTIGUNGSMITTEL
Trockenbauwand-Schraube
4.
TECHNISCHE DATEN
GERÄUSCHPEGEL
A-bewerteter einmaliger Schallleistungspegel ------ LWA, 1 s, d
A-bewerteter einmaliger Emissionsschalldruckpegel am Arbeitsplatz ------ LpA, 1 s, d
Unsicherheit
Diese Werte werden in Übereinstimmung mit EN12549:1999+A1:2008 bestimmt und dokumentiert.
HINWEIS: Diese Werte sind werkzeugbezogene Kennwerte und geben nicht die Lärmentwicklung am Einsatzort wieder. Der Lärm am
Einsatzort hängt beispielsweise von der Arbeitsumgebung, dem Werkstück, der Werkstückauflage und der Anzahl der Eintreibvorgänge
ab. Außerdem sollte auf Lärmreduzierungsmaßnahmen verwiesen werden.
HINWEIS: Die Gestaltung des Arbeitsplatzes kann auch zur Senkung des Geräuschpegels beitragen, zum Beispiel durch das Platzieren
der Werkstücke auf schalldämmenden Auflagen (siehe auch ISO 11690-1).
DEUTSCH
BETRIEBSANLEITUNG
6
Auslöser
7
Griff
Umschalthebel
8
9
Regler
0
Stecker
8 mm (0,31")
25 mm (1") bis 41 mm (1-5/8")
3,5 mm (#6) bis 4,0 mm (#7)
a
Endkappenstopfen
b
Haken
Auslösesperre-Einstellrad
c
312 mm (12-1/4")
116 mm (4-1/2")
300 mm (11-3/4")
1,9 kg (4,2 lbs)
18 bis 23 bar (250 bis 320 psi)
100 Schrauben
1,9 L bei 23 bar (320 psi)
Betriebsdruck
18
95,6 dB
93,9 dB
3 dB
