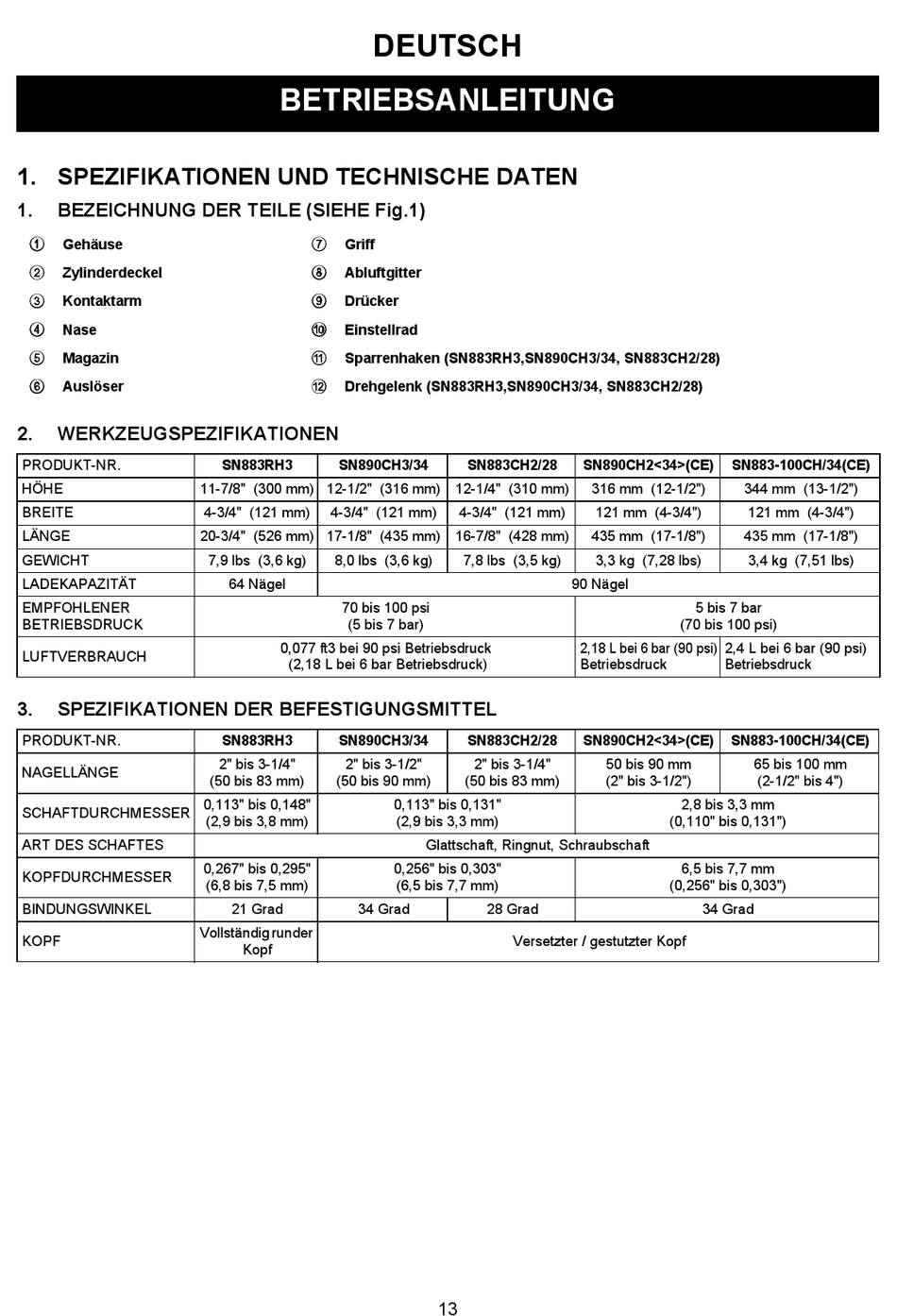

Spezifikationen Und Technische Daten; Werkzeugspezifikationen; Spezifikationen Der Befestigungsmittel - Max SuperFramer SN883RH3 Betriebsanleitung

1. SPEZIFIKATIONEN UND TECHNISCHE DATEN

1. BEZEICHNUNG DER TEILE (SIEHE Fig.1)
Gehäuse
1
Zylinderdeckel
2
Kontaktarm
3
Nase
4
Magazin
5
Auslöser
6
2.

WERKZEUGSPEZIFIKATIONEN

PRODUKT-NR.
HÖHE
BREITE
LÄNGE
GEWICHT
LADEKAPAZITÄT
EMPFOHLENER
BETRIEBSDRUCK
LUFTVERBRAUCH
3.

SPEZIFIKATIONEN DER BEFESTIGUNGSMITTEL

PRODUKT-NR.
NAGELLÄNGE
SCHAFTDURCHMESSER
ART DES SCHAFTES
KOPFDURCHMESSER
BINDUNGSWINKEL
KOPF
BETRIEBSANLEITUNG
Griff
7
Abluftgitter
8
Drücker
9
Einstellrad
0
Sparrenhaken (SN883RH3,SN890CH3/34, SN883CH2/28)
a
Drehgelenk (SN883RH3,SN890CH3/34, SN883CH2/28)
b
SN883RH3 SN890CH3/34
11-7/8" (300 mm) 12-1/2" (316 mm) 12-1/4" (310 mm)
4-3/4" (121 mm) 4-3/4" (121 mm)
20-3/4" (526 mm) 17-1/8" (435 mm) 16-7/8" (428 mm)
7,9 lbs (3,6 kg) 8,0 lbs (3,6 kg)
64 Nägel
70 bis 100 psi
(5 bis 7 bar)
0,077 ft3 bei 90 psi Betriebsdruck
(2,18 L bei 6 bar Betriebsdruck)
SN883RH3 SN890CH3/34
2" bis 3-1/4" 2" bis 3-1/2"
(50 bis 83 mm) (50 bis 90 mm)
0,113" bis 0,148"
(2,9 bis 3,8 mm)
0,267" bis 0,295"
(6,8 bis 7,5 mm)
21 Grad 34 Grad
Vollständig runder
Kopf
DEUTSCH
SN883CH2/28
4-3/4" (121 mm)
7,8 lbs (3,5 kg)
SN883CH2/28
2" bis 3-1/4"
(50 bis 83 mm)
0,113" bis 0,131"
(2,9 bis 3,3 mm)
Glattschaft, Ringnut, Schraubschaft
0,256" bis 0,303"
(6,5 bis 7,7 mm)
28 Grad
Versetzter / gestutzter Kopf
13
SN890CH2<34>(CE) SN883-100CH/34(CE)
316 mm (12-1/2")
121 mm (4-3/4")
435 mm (17-1/8")
3,3 kg (7,28 lbs)
90 Nägel
5 bis 7 bar
(70 bis 100 psi)
2,18 L bei 6 bar (90 psi) 2,4 L bei 6 bar (90 psi)
Betriebsdruck Betriebsdruck
SN890CH2<34>(CE) SN883-100CH/34(CE)
50 bis 90 mm
(2" bis 3-1/2")
2,8 bis 3,3 mm
(0,110" bis 0,131")
6,5 bis 7,7 mm
(0,256" bis 0,303")
34 Grad
344 mm (13-1/2")
121 mm (4-3/4")
435 mm (17-1/8")
3,4 kg (7,51 lbs)
65 bis 100 mm
(2-1/2" bis 4")
