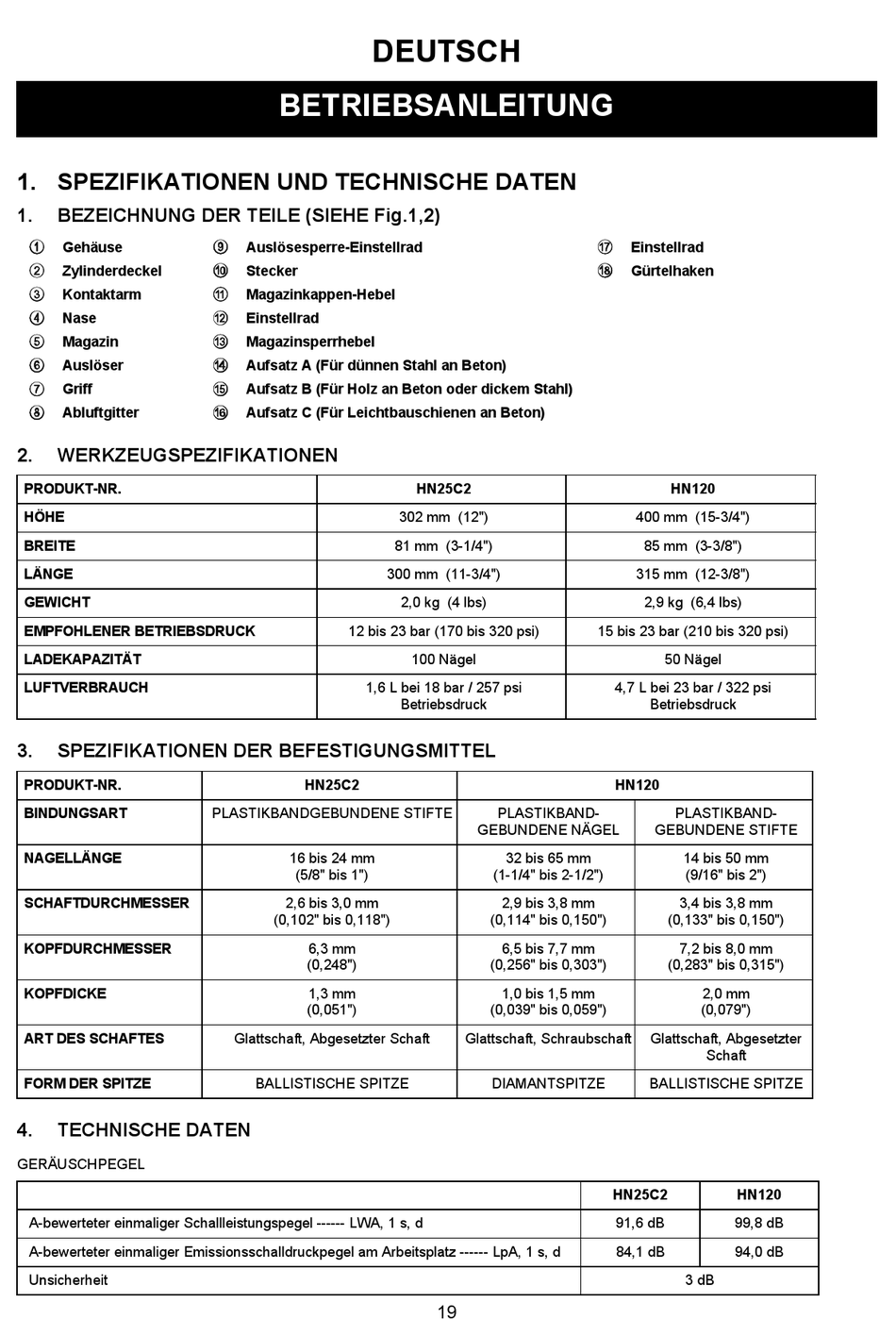

1. SPEZIFIKATIONEN UND TECHNISCHE DATEN
1.
BEZEICHNUNG DER TEILE (SIEHE Fig.1,2)
1
Gehäuse
2
Zylinderdeckel
3
Kontaktarm
4
Nase
5
Magazin
6
Auslöser
7
Griff
8
Abluftgitter
2.
WERKZEUGSPEZIFIKATIONEN
PRODUKT-NR.
HÖHE
BREITE
LÄNGE
GEWICHT
EMPFOHLENER BETRIEBSDRUCK
LADEKAPAZITÄT
LUFTVERBRAUCH
3.
SPEZIFIKATIONEN DER BEFESTIGUNGSMITTEL
PRODUKT-NR.
BINDUNGSART
NAGELLÄNGE
SCHAFTDURCHMESSER
KOPFDURCHMESSER
KOPFDICKE
ART DES SCHAFTES
FORM DER SPITZE
4.
TECHNISCHE DATEN
GERÄUSCHPEGEL
A-bewerteter einmaliger Schallleistungspegel ------ LWA, 1 s, d
A-bewerteter einmaliger Emissionsschalldruckpegel am Arbeitsplatz ------ LpA, 1 s, d
Unsicherheit
DEUTSCH
BETRIEBSANLEITUNG
9
Auslösesperre-Einstellrad
0
Stecker
a
Magazinkappen-Hebel
b
Einstellrad
c
Magazinsperrhebel
d
Aufsatz A (Für dünnen Stahl an Beton)
e
Aufsatz B (Für Holz an Beton oder dickem Stahl)
f
Aufsatz C (Für Leichtbauschienen an Beton)
12 bis 23 bar (170 bis 320 psi)
1,6 L bei 18 bar / 257 psi
HN25C2
PLASTIKBANDGEBUNDENE STIFTE
16 bis 24 mm
(5/8" bis 1")
2,6 bis 3,0 mm
(0,102" bis 0,118")
6,3 mm
(0,248")
1,3 mm
(0,051")
Glattschaft, Abgesetzter Schaft
BALLISTISCHE SPITZE
HN25C2
302 mm (12")
81 mm (3-1/4")
300 mm (11-3/4")
2,0 kg (4 lbs)
100 Nägel
Betriebsdruck
PLASTIKBAND-
GEBUNDENE NÄGEL
32 bis 65 mm
(1-1/4" bis 2-1/2")
2,9 bis 3,8 mm
(0,114" bis 0,150")
6,5 bis 7,7 mm
(0,256" bis 0,303")
1,0 bis 1,5 mm
(0,039" bis 0,059")
Glattschaft, Schraubschaft
DIAMANTSPITZE
19
g
Einstellrad
h
Gürtelhaken
HN120
400 mm (15-3/4")
85 mm (3-3/8")
315 mm (12-3/8")
2,9 kg (6,4 lbs)
15 bis 23 bar (210 bis 320 psi)
50 Nägel
4,7 L bei 23 bar / 322 psi
Betriebsdruck
HN120
PLASTIKBAND-
GEBUNDENE STIFTE
14 bis 50 mm
(9/16" bis 2")
3,4 bis 3,8 mm
(0,133" bis 0,150")
7,2 bis 8,0 mm
(0,283" bis 0,315")
2,0 mm
(0,079")
Glattschaft, Abgesetzter
Schaft
BALLISTISCHE SPITZE
HN25C2
HN120
91,6 dB
99,8 dB
84,1 dB
94,0 dB
3 dB
