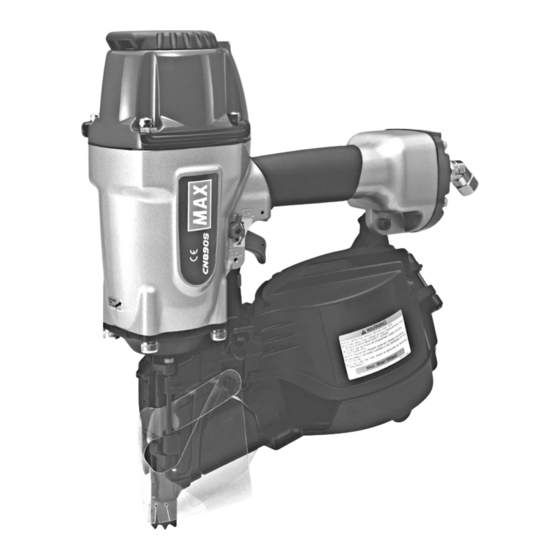

Max CN890S Betriebsanleitung

Vorschau ausblenden Andere Handbücher für CN890S:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
CN890S
CN890B
CN890
PNEUMATIC COIL NAILER
DRUCKLUFT-COIL-NAGLER
CLOUEUSES PNEUMATIQUES
A BOBINES
SPARACHIODI AD ARIA COMPRESSA
CON CARICAMENTO A ROTOLO
CLAVADORAS NEUMATICAS PARA
ROLLOS DE CLAVOS
OPERATING and MAINTENANCE MANUAL
MANUEL D'UTILISATION et D'ENTRETIEN
MANUALE DI FUNZIONAMENTO E MANUTENZIONE
MANUAL DE OPERACIONES Y MANTENIMIENTO
WARNING:
ACHTUNG!
AVERTISSEMENT:
ATTENZIONE:
ATENCIÓN:
Ⅱ
BETRIEBSANLEITUNG
BEFORE USING THIS TOOL, STUDY THIS MANUAL TO ENSURE SAFETY WARNING AND
INSTRUCTIONS.
KEEP THESE INSTRUCTIONS WITH THE TOOL FOR FUTURE REFERENCE.
LESEN SIE VOR INBETRIEBNAHME DES GERÄTES DIE GEBRAUCHS- UND SICHERHEITS-
HINWEISE. BITTE BEWAHREN SIE DIE GEBRAUCHS- UND SICHERHEITSHINWEISE AUF,
DAMIT SIE AUCH SPÄTER EINGESEHEN WERDEN KÖNNEN.
AVANT D'UTILISER CET OUTIL, LIRE CE MANUEL ET LES CONSIGNES DE SECURITE
AFIN DE GARANTIR UN FONCTIONNEMENT SUR.
CONSERVER CE MANUEL EN LIEU SUR AVEC L'OUTIL AFIN DE POUVOIR LE CONSULTER
ULTERIEUREMENT.
PRIMA DI USARE QUESTA MACCHINA, STUDIARE IL MANUALE PER PRENDERE ATTO
DEGLI AVVERTIMENTI E DELLE ISTRUZIONIPER LA SICUREZZA.
TENERE QUESTE ISTRUZIONI INSIEME ALLO STRUMENTO PER CONSULTAZIONI FUTURE
PARA EVITAR GRAVES DAÑOS PERSONALES O EN LA PROPIEDAD.
ANTES DE EMPLEAR LA HERRAMIENTA, LEER CON ATENCIÓN Y COMPRENDER LOS
SIGUIENTES INSTRUCCIONES DE SEGURIDAD.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Max CN890S

Inhaltszusammenfassung für Max CN890S

  • Seite 1 CN890S CN890B CN890 Ⅱ PNEUMATIC COIL NAILER DRUCKLUFT-COIL-NAGLER CLOUEUSES PNEUMATIQUES A BOBINES SPARACHIODI AD ARIA COMPRESSA CON CARICAMENTO A ROTOLO CLAVADORAS NEUMATICAS PARA ROLLOS DE CLAVOS OPERATING and MAINTENANCE MANUAL BETRIEBSANLEITUNG MANUEL D’UTILISATION et D’ENTRETIEN MANUALE DI FUNZIONAMENTO E MANUTENZIONE...
  • Seite 2 INDEX INHALTSVERZEICHNIS INDEX INDICE INDICE ENGLISH Page 3 to 14 Page DEUTSCH Page 15 to 26 Page FRANÇAIS Page 27 to 38 Page ITALIANO Page 39 to 50 Page ESPAÑOL Page 51 to 62 Page DEFINITIONS OF SIGNAL WORDS WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

  • Seite 3: Inhaltsverzeichnis

    DEUTSCH CN890S/CN890B/CN890 Ⅱ DRUCKLUFT-COIL-NAGLER INHALTSVERZEICHNIS 1. SICHERHEITSHINWEISE …………16 2. TECHNISCHE DATEN UND ZUBEHÖR ……………………19 3. LUFTDRUCKKOMPRESSOR UND ANSCHLÜSSE ………………21 4. BETRIEBSVORSCHRIFTEN ………22 5. WARTUNG, PFLEGE ………………26 6. AUFBEWAHRUNG …………………26 7. STÖRUNGSBESEITIGUNG…………26 BETRIEBSANLEITUNG ACHTUNG: LESEN SIE VOR INBETRIEBNAHME DES GERÄTES DIE GEBRAUCHS- UND SICHERHEITS- HINWEISE.

  • Seite 4: Sicherheitshinweise

    Treibgas (z.B. Sauerstoff, Azetylen etc.) wegen der Explosionsgefahr. CN890S CN890 Ⅱ ÜBERSCHREITEN SIE NICHT DEN ZULÄSSIGEN LUFTDRUCK. CN890S arbeitet mit einem Luftdruck von 70 bis 100 p.s.i. (von 5 bis 7 bar). CN890B arbeitet mit einem Luftdruck von 85 bis 100 p.s.i. (von 6 bis 7 bar). CN890 arbeitet mit einem Luftdruck von 70 bis 100 p.s.i.
  • Seite 5 ÜBERPRÜFEN SIE DIE FESTIGKEIT DER SCHRAUBEN. Lockere oder schlecht eingefügte Schrauben oder Bolzen können einen Unfall und einen Schaden am Gerät verursachen, wenn das Gerät in Betrieb genommen wird. Überprüfen Sie die Festigkeit und Richtigkeit der zu verwendenden Schrauben und Bolzen vor Gebrauch. BETÄTIGEN SIE DEN AUSLÖSER NUR BEI GEBRAUCH DES GERÄTES.
  • Seite 6 • Niemals die Bedienungselemente ausbauen oder modifizieren (z.B. AUSLÖSER, KONTAKTHEBEL). • Bewahren Sie das Gerät in trockenen Räumen und an für Kinder nicht zugänglichen Stellen auf. • Verwenden Sie das Gerät nicht ohne Sicherheitsaufkleber. • Manipulieren Sie das Gerät nicht ohne ausdrückliche Genehmigung von MAX Co.,Ltd.

  • Seite 7: Technische Daten Und Zubehör

    7 mm betragen. Das Anschlußstück muß eine Druck-entlastung des Gerätes bei unterbrochener Druckluftzufuhr ermöglichen. EMPFOHLENER BETRIEBSDRUCK: CN890S: 70 bis 100 p.s.i. (5 bis 7 bar). CN890B: 85 bis 100 p.s.i. (6 bis 7 bar). CN890 : 70 bis 100 p.s.i. (5 bis 7 bar). Ⅱ...

  • Seite 8: Technische Daten

    4. TECHNISCHE DATEN q GERÄUSCHPEGEL PRODUKT-NR. CN890S CN890B CN890 Ⅱ A-Impulsschalleistungspegel ------ LWA, 1s, d 93.68 dB 100.77 dB 100.77 dB A-Impulsschalldruckpegel ---------- LpA, 1s, d 84.88 dB 92.22 dB 92.22 dB am Arbeitsplatz Festlegung und Angabe der Werte gemäß EN12549: 1999.

  • Seite 9: Luftdruckkompressor Und Anschlüsse

    Das Gerät ist nur mit einem Luftdruckkompressor zu verwenden. Verwenden Sie das Gerät nicht mit Hochdruckgas, Treibgas (z.B. Sauerstoff, Azetylen) aufgrund der Explosionsgefahr. ARBEITEN SIE NUR MIT DEM RICHTIGEN LUFTDRUCK. CN890S arbeitet mit einem Luftdruck von 70 bis 100 p.s.i. (von 5 bis 7 bar). CN890S CN890Ⅱ...

  • Seite 10: Betriebsvorschriften

    4. BETRIEBSVORSCHRIFTEN Den Abschnitt mit der Überschrift “SICHERHEITSHINWEISE” lesen. VOR DER INBETRIEBSETZUNG q Schutzbrille aufsetzen. w Druckluftzufuhr noch nicht einschalten. e Schrauben auf festen Sitz prüfen. r Funktion des Kontaktarms prüfen und Betätigungshebel auf Leichtgängigkeit prüfen. t Druckluftzufuhr einschalten. y Das Werkzeug auf Luftverlust prüfen. (Es darf kein Luftverlust an dem Werkzeug auftreten.) u Das Werkzeug festhalten (Es darf kein Finger am Betätigungshebel liegen) und dann den Kontaktarm gegen das Werkstück drücken.

  • Seite 11: Eintreiben Von Befestigungsteilen

    e Nagelrolle einlegen: Nagelrolle auf den Rollenständer im Magazin setzen. Genügend Nägel abrollen, bis die Vorschubklinke erreicht ist. Den zweiten Nagel zwischen die Zacken der Nägel Vorschubklinke stecken. Die Nagelköpfe passen in den Schlitz in der Naglernase. Vorschubklinke r Magazinabdeckung zuklappen. t Tür schließen.

  • Seite 12: Modellkennzeichnung

    EINZELSCHUSSAUSLÖSUNG (ANTIDOPPELSCHUSS-MECHANISMUS) Für die Einzelschussauslösung den Kontaktarm gegen das Werkstück drücken und den Auslöser ziehen. Es wird kein zweiter Nagel geschossen, so lange der Auslöser gezogen ist. VORGANG q Kontaktarm gegen Werkstück drücken. w Auslöser ziehen. MODELLKENNZEICHNUNG KONTAKTAUSLÖSUNG Die normale Betriebsweise der Geräte mit Kontaktauslösung sieht vor, daß der Benutzer zur Auslösung eines Schusses das Werkstück mit dem Gerät berührt, während er den Betätigungshebel gedrückt hält.
  • Seite 13 Vor dem Nageln muß die Sperrvorrichtung angedrückt und in die Stellung “Betätigungshebel entsperrt” gedreht werden. BetäBtigungshebel ABREISSEN DES KUNSTSTOFFSTREIFENS (CN890S) Während des Nagelns wird der Kunststoffstreifen aus dem Gerät herausgeführt. Wenn der Streifen lang genug ist, kann er an der Abretsskante in der Naglernase abgetrennt werden.

  • Seite 14: Wartung, Pflege

    Bei allen Qualitätswerkzeugen ist aufgrund des normalen Verschleißes schließlich eine Wartung oder die Ersetzung von Teilen erforderlich. 7. STÖRUNGSBESEITIGUNG Störungsbeseitigung und/oder Reparaturen dürfen nur von den Vertragshändlern der MAX CO., LTD. oder anderen Fachleuten unter ordnungsgemäßer Berücksichtigung der hierin enthaltenen Informationen durchgeführt werden.
  • Seite 15 • El contenido de este manual puede ser cambiado sin noticia previa para mejoramiento. 〔 〕 6-6 NIHONBASHI-HAKOZAKI-CHO, CHUO-KU, TOKYO, JAPAN Tel: (03) 3669-8131 Telefax: (03) 3669-7104 http://www.maxusacorp.com (USA Site) http://www.max-ltd.co.jp/int/ (GLOBAL Site) PRINTED IN JAPAN GEDRUCKT IN JAPAN IMPRIMÉ AU JAPON STAMPATO IN GIAPPONE IMPRESO EN JAPÓN...
