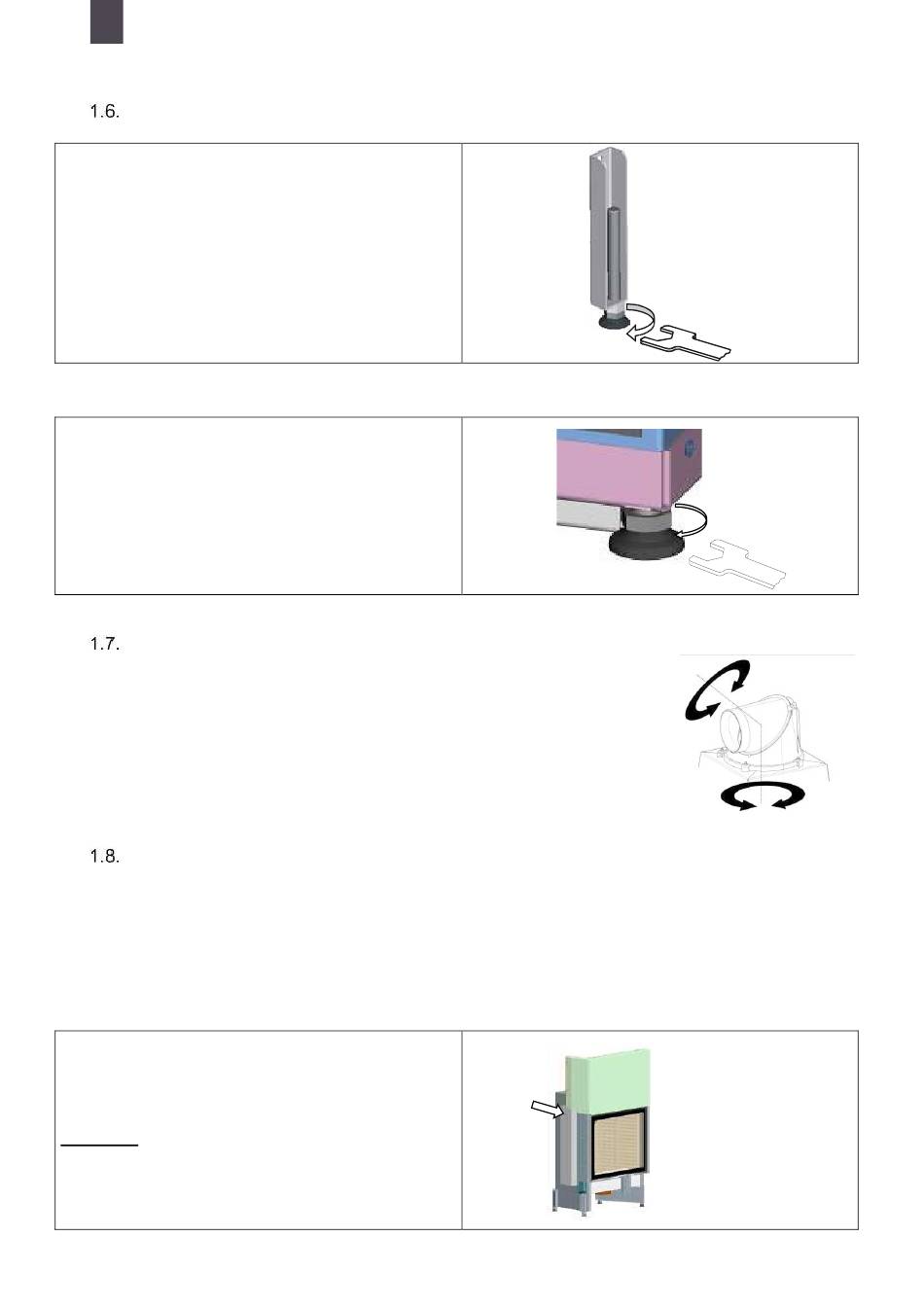

Geräteplatzierung
Gerät auf vorbereitete, tragfähige Unterlage stellen und
die vier Stellfüße mit einem Sechskantschlüssel SW24
einjustieren. Sollte die Länge der Gewindestange nicht
genügen, so lassen sich die vier Halterungen in der Höhe
versetzen.
oder
Gerät auf vorbereitete, tragfähige Unterlage stellen und
die vier Stellfüße mit einem Sechskantschlüssel SW24
einjustieren. Mittels der Stellfüße können bis zu 10 cm
Höhendifferenz ausgeglichen werden.

Abgasrohranschluss

Ausrichten des Abgasstutzens:
- Durch Drehen des Abgassammlers um bis zu 360° lässt sich dieser in jeder
beliebigen Position arretieren. Anschließend die Befestigungsschrauben satt
anziehen.
- Durch Drehen des Abgasstutzens um bis zu 360° lässt sich in Verbindung mit
dem Drehen des Abgasdoms jeder beliebige Neigungswinkel realisieren.
- Alle notwendigen Dichtungen sind bereits in die Gussteile eingeklebt
! Transportsicherung
Bitte entfernen Sie unbedingt vor Verkleidung des Kamineinsatzes die Transportsicherung und überprüfen Sie
die Funktion der Schiebetüre. Das Gegengewicht der Schiebetür ist je nach Modell an der linken Außenseite bzw.
auf beiden Außenseiten oder an der Rückwand des Gerätes mit einer farbig markierten Schraube und einer
Beilagscheibe gesichert.
Flach- und Eck-Kamineinsätze
Das Gegengewicht der Schiebetür ist an jeder Garagen-
seite mit einer Schraube gesichert.
ACHTUNG:
Diese Transportsicherungsschrauben müssen unbedingt
vor dem Verbauen des Gerätes entfernt werden!
(Modelle mit Schiebetür)
