IT

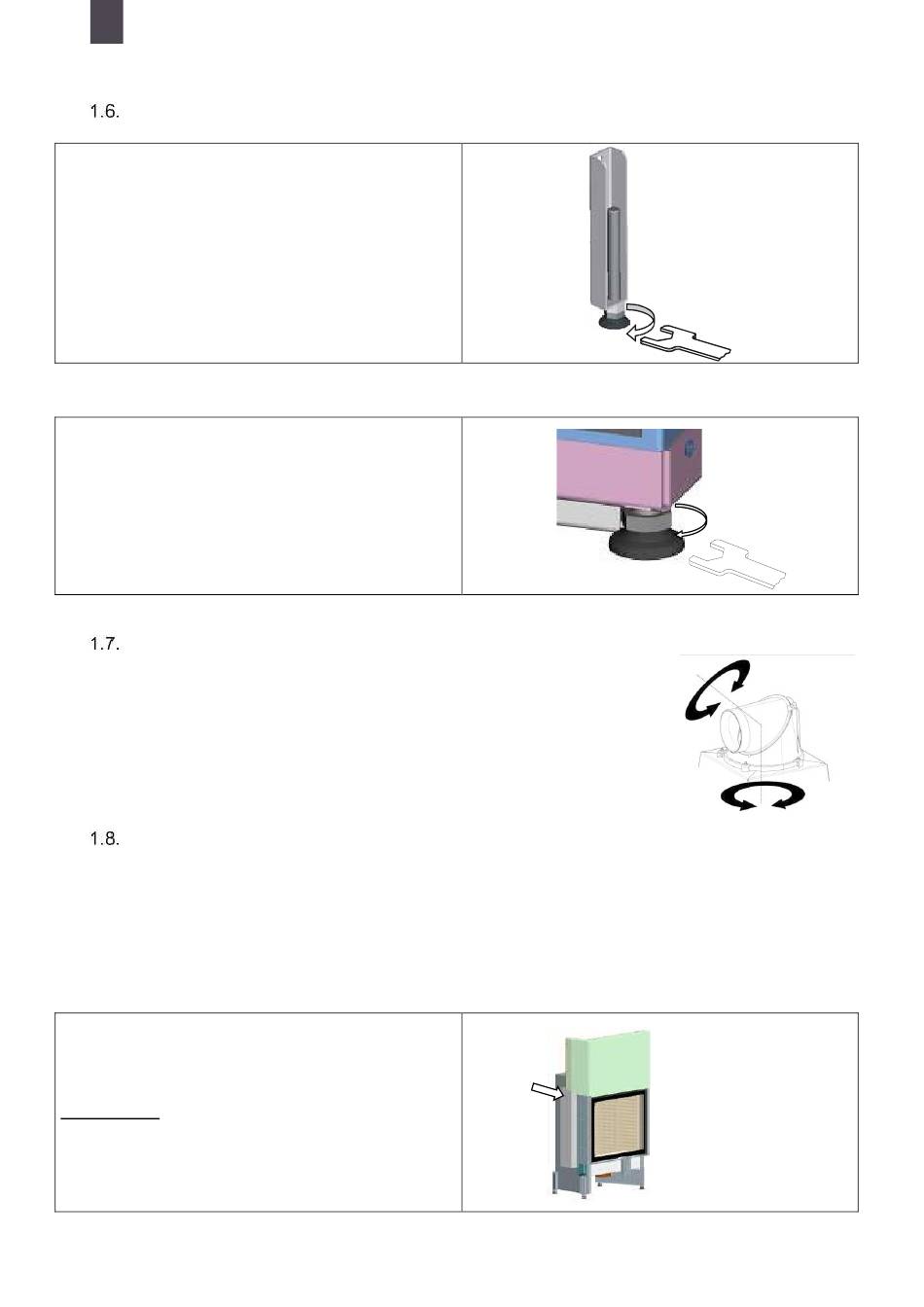

Collocamento dei dispositivi

Posizionare il dispositivo su una base ben solida, apposi-
tamente allestita e regolare i quattro elementi di appoggio
con una chiave esagonale SW24. Se la lunghezza della
barra filettata non dovesse essere sufficiente, è possibile
spostare in altezza le quattro staffe.
oppure
Posizionare il dispositivo su una base ben solida, apposi-
tamente allestita e regolare i quattro elementi di appoggio
con una chiave esagonale SW24. Mediante gli elementi
di appoggio si possono compensare fino a 10 cm di diffe-
renza d'altezza.

Uscita fumi

Regolazione del bocchettone uscita fumi:
- Ruotando il collettore di scarico fino a 360°, lo si può bloccare in qualsiasi posizione.
Successivamente stringere fortemente le viti di fissaggio.
- Ruotando il bocchettone di uscita fumi fino a 360° unitamente alla cupola di scarico, si
può ottenere qualsiasi angolo d'inclinazione.
- Tutte le necessarie guarnizioni sono già incollate nei pezzi fusi
! Fissaggio per il trasporto
Rimuovere assolutamente il fissaggio per il trasporto prima di applicare il rivestimento all'inserto per il camino e
controllare il funzionamento dello sportello scorrevole. Il contrappeso dello sportello scorrevole è fissato a seconda
del modello sul lato esterno sinistro o su entrambi i lati esterni oppure sulla parete posteriore del dispositivo me-
diante una vite colorata e una rondella.
Inserti per camini piatti e angolari
Il contrappeso dello sportello scorrevole è fissato su ogni
lato del dispositivo con una vite.
ATTENZIONE:
Queste viti di fissaggio per il trasporto devono essere
assolutamente rimosse prima dell'installazione del dispo-
sitivo!
MONOBLOCCHI A LEGNA / A SCOMPARSA
.
(modelli con sportello scorrevole)
1
5
