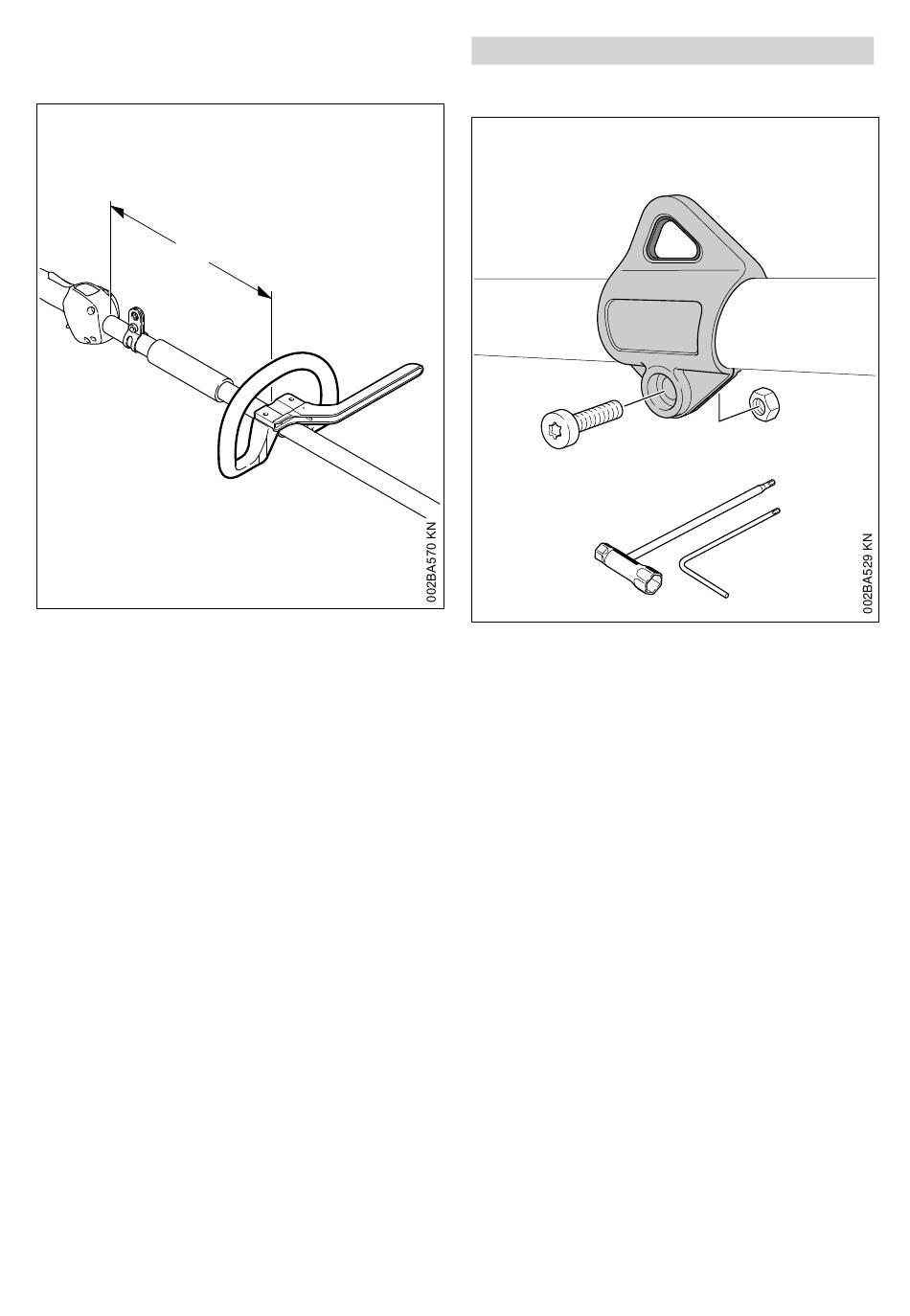

6.4 Rundumgriff ausrichten und
befestigen
A
Durch Ändern des Abstands (A) kann der Run‐
dumgriff in die für die Bedienungsperson und
den Anwendungsfall günstigste Lage gebracht
werden.
Empfehlung: Abstand (A) ca. 20 cm (8 in.)
► Rundumgriff in die gewünschte Position schie‐
ben
► Rundumgriff (4) ausrichten
► Schrauben so fest anziehen, dass sich der
Rundumgriff nicht mehr um den Schaft drehen
lässt – wenn kein Bügel angebaut ist: bei
Bedarf die Muttern kontern
16
7.1
4
Lage der Tragöse siehe "Wichtige Bauteile".
► Tragöse (1) auf den Schaft setzen und über
► Mutter M5 in die Sechskantaufnahme der
► Schraube M5x14 eindrehen
► Tragöse ausrichten
► Schraube festziehen
7 Tragöse anbauen
Kunststoff-Ausführung
den Schaft drücken
Tragöse setzen
7 Tragöse anbauen
1
