italiano
4
5
6

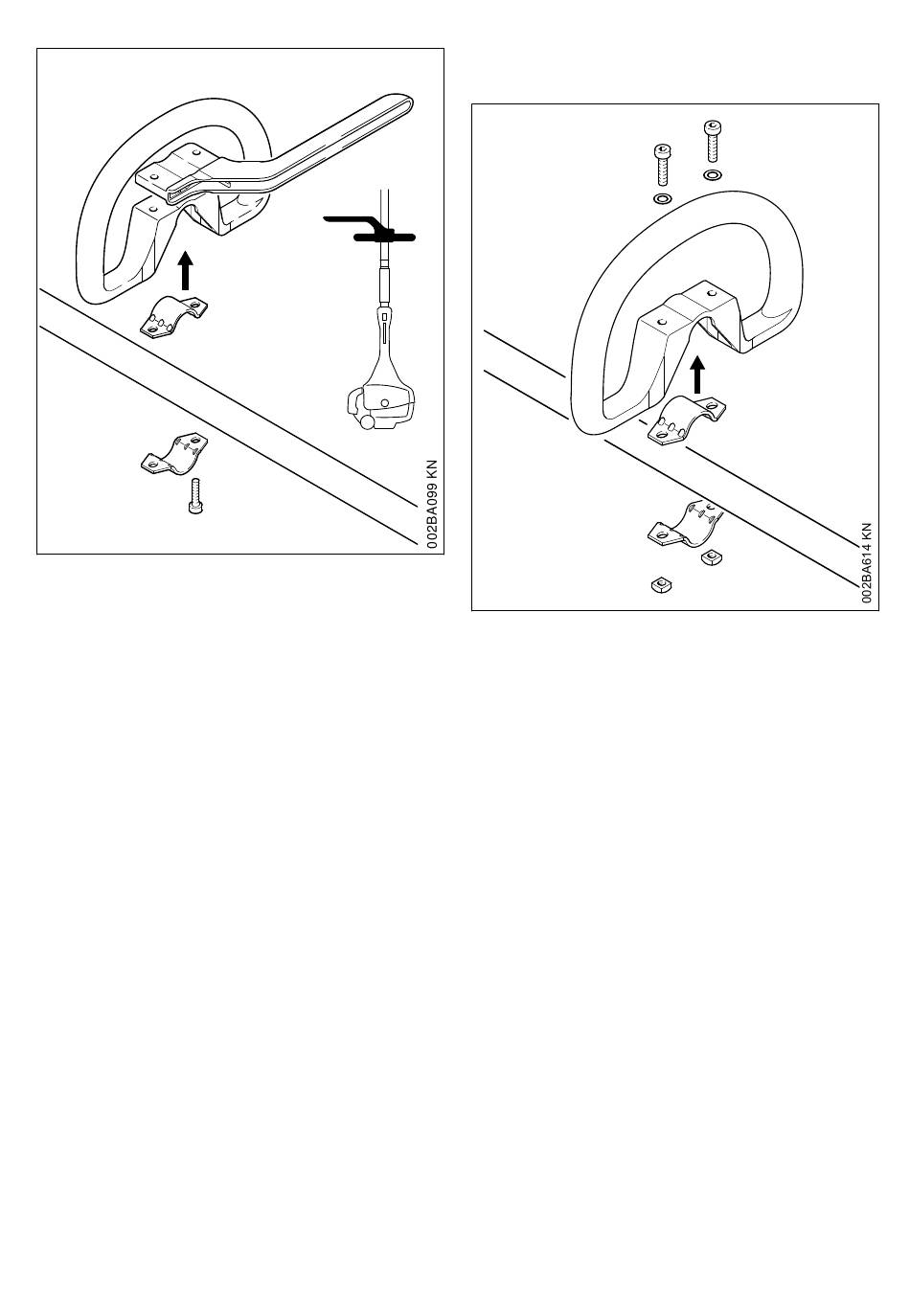

► Inserire la fascetta (3) nell'impugnatura circo‐
lare (4) e montarle insieme sullo stelo (5)
► Applicare la fascetta (6)
► Applicare la staffa (2) – fare attenzione alla
posizione!
► Fare coincidere i fori
► Inserire le viti (7) nei fori – e girarle nella staffa
fino all'arresto
► continuare come in "Fissaggio dell'impugna‐
tura circolare"
130
2
3
7
6 Montaggio dell'impugnatura circolare
6.3 Montaggio dell'impugnatura cir‐
colare senza staffa
7
8
6
1
► Inserire la fascetta (3) nell'impugnatura circo‐
lare (4) e montarle insieme sullo stelo (5)
► Applicare la fascetta (6)
► Fare coincidere i fori
► Innestare la rondella (8) sulla vite (7) e infilare
questa nel foro, avvitare poi sulla vite il dado
quadro (1) – fino all'arresto
► continuare come in "Fissaggio dell'impugna‐
tura circolare"
7
8
4
3
5
1
0458-593-9421-C
