Technisches Handbuch
Jalousietaster Smart 55
4.4.3.8 Externe Funktion – Basisfunktion: Ein-Taster Jalousie
Das nachfolgende Bild zeigt die verfügbaren Einstellungen:

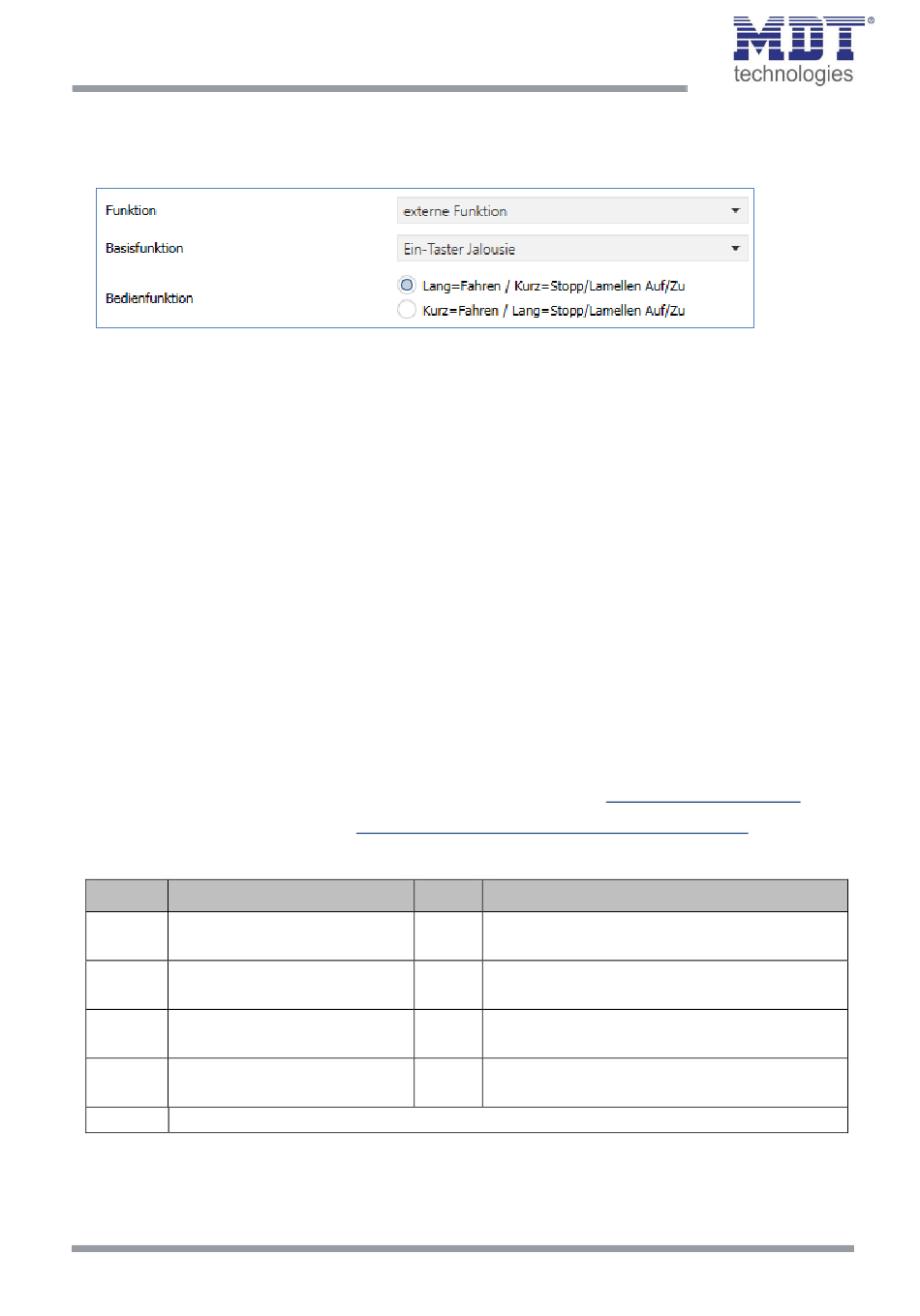

Abbildung 26: Einstellungen – Basisfunktion: Ein-Taster Jalousie
Für die Jalousiefunktion erscheinen zwei Kommunikationsobjekte, zum einen die Funktion für das
Stopp-/Schrittobjekt „Lamelleneinstellung / Stopp" und zum anderen die Funktion für das
Bewegobjekt „Jalousie Auf/Ab".
Das Bewegobjekt dient der Auf- und Abfahrt der Jalousien/Rollladen. Das Stopp/Schrittobjekt dient
der Verstellung der Lamellen und es stoppt die Auf- bzw. Abfahrt, insofern die Endlage noch nicht
erreicht wurde.
Bei der Ein-Taster Funktion handelt es sich um eine „Umschalt-" Funktion. Das bedeutet, es wird
nach jedem Tastendruck zwischen Auf- und Abfahrt gewechselt. Über das Objekt „Status für
Richtungswechsel" kann dies beeinflusst werden. Wird beispielsweise von anderer Stelle aus die
Fahrtrichtung geändert, so sendet der Jalousieaktor die aktuelle Richtung an das Objekt „Status für
Richtungswechsel" und der Taster sendet beim nächsten Tastendruck die Gegenrichtung.
Es ist zusätzlich möglich die Aktion für den langen und den kurzen Tastendruck zu tauschen. Somit
kann ausgewählt werden, ob über einen langen oder einen kurzen Tastendruck verfahren werden
soll. Das Stopp-/Schrittobjekt nimmt dann das jeweils andere Bedienkonzept an.
Es ist nur ein Objekt als "Status für die Anzeige" verfügbar. Es bezieht sich auf die Höhenposition.
Eine Position für die Lamelle kann nicht visualisiert werden.
Details zur Tasten-/Objektbeschreibung sowie zum Sperrobjekt, siehe
Details zur Anzeige im Display siehe
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name
15 Taste 3: –
Jalousie Auf/Ab
16 Taste 3: –
Lamelleneinstellung / Stopp
17 Taste 3 –
Status für Richtungswechsel
18 Taste 3: –
Status für Anzeige
+5 Taste 4
Tabelle 26: Kommunikationsobjekte – Basisfunktion: Ein-Taster Jalousie
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
41
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
BE-JTA5504.01
4.4.3.1 Identische Einstellung – Darstellung am
Größe Verwendung
Auf/Ab Befehl für den Jalousieaktor
1 Bit
Lamellen öffnen/schließen; Stopp-Befehl
1 Bit
Empfang des Status mit aktueller Information
1 Bit
über die Richtung des Jalousieaktors
Empfang des Status der aktuellen Jalousie-
1 Byte
/Rollladenposition
4.4.1 Identische Parameter.
Display.
