4.4.3.5 Externe Funktion – Basisfunktion: Schalten
Das nachfolgende Bild zeigt die verfügbaren Einstellungen:

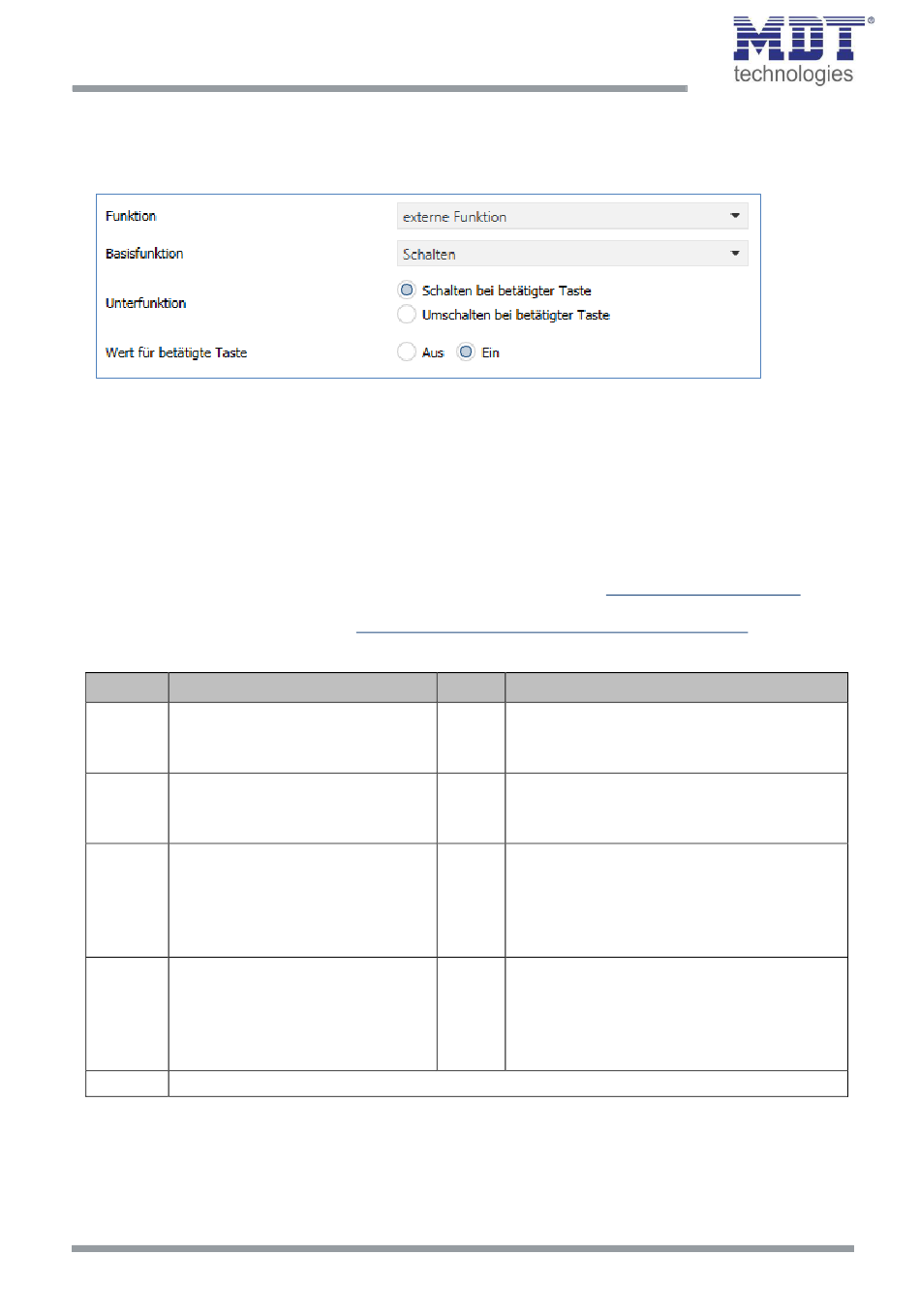

Abbildung 23: Einstellungen – Basisfunktion: Schalten
Bei der Basisfunktion „Schalten – Unterfunktion: Schalten bei betätigter Taste" sendet die Taste bei
Betätigung den jeweiligen unter „Wert für betätigte Taste" eingestellten Wert.
Bei der „Unterfunktion – Umschalten bei betätigter Taste" sendet die Taste den jeweilig invertierten
Wert in Bezug auf den zuletzt empfangenen Statuswert. Dazu wird das Statusobjekt „Status für
Umschaltung" mit den Status des anzusteuernden Aktors verbunden. Wurde als letzter Wert ein
„Ein"-Signal empfangen, so sendet die Taste bei der nächsten Betätigung einen „Aus"-Befehl.
Details zur Tasten-/Objektbeschreibung sowie zum Sperrobjekt, siehe
Details zur Anzeige im Display siehe
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name
15 Taste 3: – Schalten
15 Taste 3: – Umschalten
16 Taste 3: –
Status für Umschaltung
18 Taste 3: –
Status für Anzeige
+5 Taste 4
Tabelle 22: Kommunikationsobjekte – Basisfunktion: Schalten
