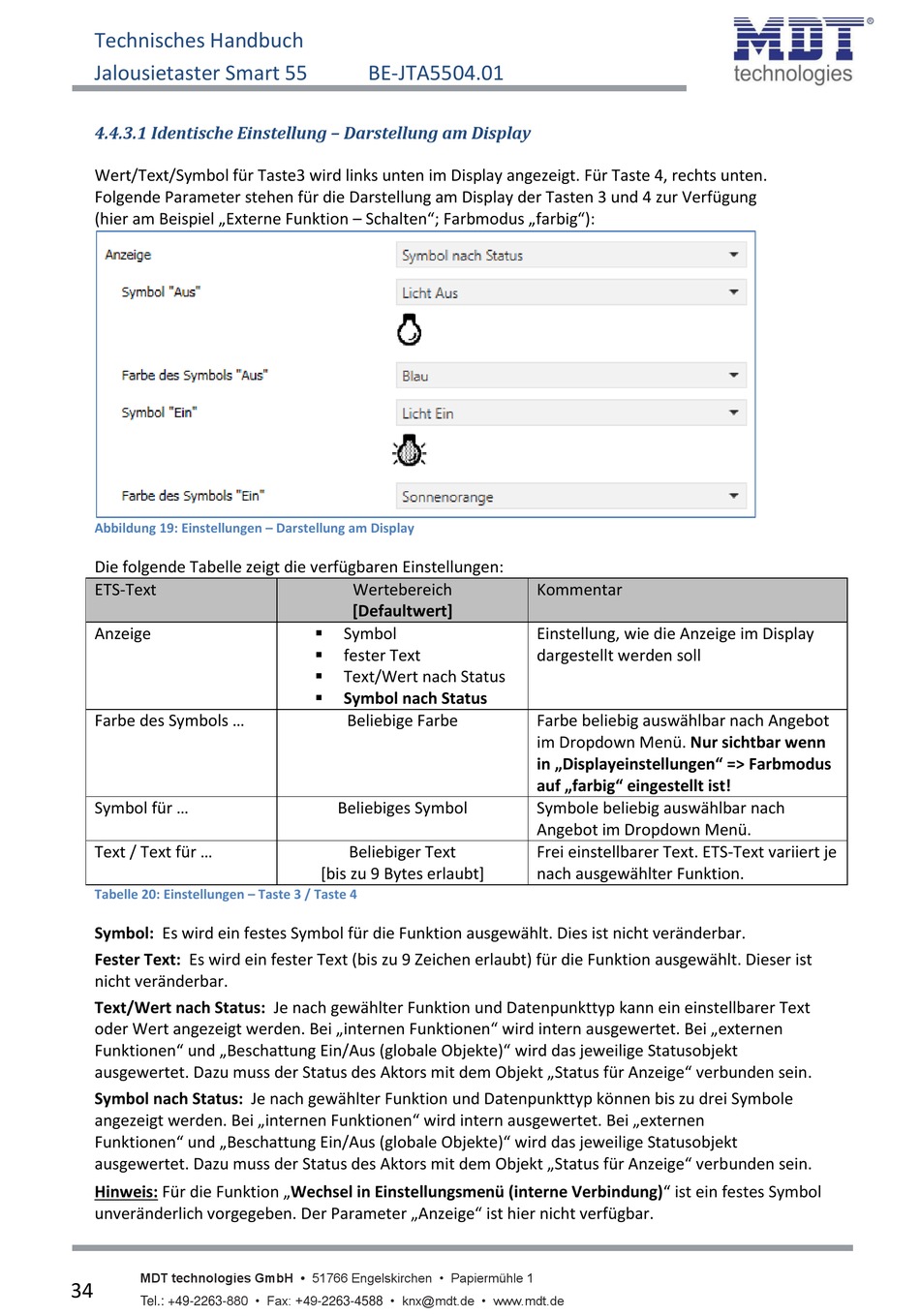

Technisches Handbuch
Jalousietaster Smart 55
4.4.3.1 Identische Einstellung – Darstellung am Display
Wert/Text/Symbol für Taste3 wird links unten im Display angezeigt. Für Taste 4, rechts unten.
Folgende Parameter stehen für die Darstellung am Display der Tasten 3 und 4 zur Verfügung
(hier am Beispiel „Externe Funktion – Schalten"; Farbmodus „farbig"):
Abbildung 19: Einstellungen – Darstellung am Display
Die folgende Tabelle zeigt die verfügbaren Einstellungen:
ETS-Text
Anzeige
Farbe des Symbols ...
Symbol für ...
Text / Text für ...
Tabelle 20: Einstellungen – Taste 3 / Taste 4
Symbol: Es wird ein festes Symbol für die Funktion ausgewählt. Dies ist nicht veränderbar.
Fester Text: Es wird ein fester Text (bis zu 9 Zeichen erlaubt) für die Funktion ausgewählt. Dieser ist
nicht veränderbar.
Text/Wert nach Status: Je nach gewählter Funktion und Datenpunkttyp kann ein einstellbarer Text
oder Wert angezeigt werden. Bei „internen Funktionen" wird intern ausgewertet. Bei „externen
Funktionen" und „Beschattung Ein/Aus (globale Objekte)" wird das jeweilige Statusobjekt
ausgewertet. Dazu muss der Status des Aktors mit dem Objekt „Status für Anzeige" verbunden sein.
Symbol nach Status: Je nach gewählter Funktion und Datenpunkttyp können bis zu drei Symbole
angezeigt werden. Bei „internen Funktionen" wird intern ausgewertet. Bei „externen
Funktionen" und „Beschattung Ein/Aus (globale Objekte)" wird das jeweilige Statusobjekt
ausgewertet. Dazu muss der Status des Aktors mit dem Objekt „Status für Anzeige" verbunden sein.
Hinweis: Für die Funktion „Wechsel in Einstellungsmenü (interne Verbindung)" ist ein festes Symbol
unveränderlich vorgegeben. Der Parameter „Anzeige" ist hier nicht verfügbar.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
34
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
BE-JTA5504.01
Wertebereich
[Defaultwert]

Symbol

fester Text

Text/Wert nach Status

Symbol nach Status
Beliebige Farbe
Beliebiges Symbol
Beliebiger Text
[bis zu 9 Bytes erlaubt]
Kommentar
Einstellung, wie die Anzeige im Display
dargestellt werden soll
Farbe beliebig auswählbar nach Angebot
im Dropdown Menü. Nur sichtbar wenn
in „Displayeinstellungen" => Farbmodus
auf „farbig" eingestellt ist!
Symbole beliebig auswählbar nach
Angebot im Dropdown Menü.
Frei einstellbarer Text. ETS-Text variiert je
nach ausgewählter Funktion.
