Technisches Handbuch
Jalousietaster Smart 55

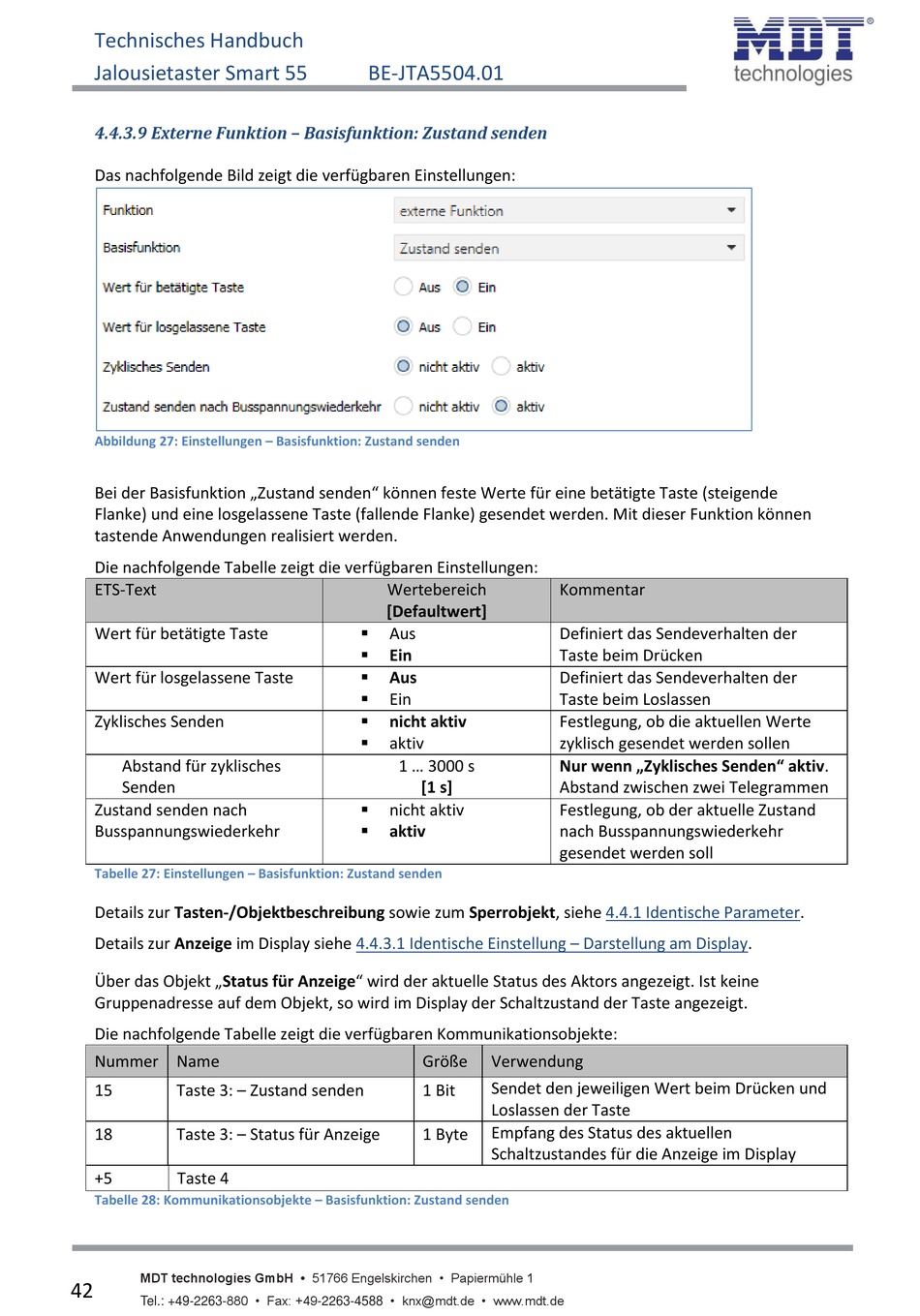

4.4.3.9 Externe Funktion – Basisfunktion: Zustand senden
Das nachfolgende Bild zeigt die verfügbaren Einstellungen:
Abbildung 27: Einstellungen – Basisfunktion: Zustand senden
Bei der Basisfunktion „Zustand senden" können feste Werte für eine betätigte Taste (steigende
Flanke) und eine losgelassene Taste (fallende Flanke) gesendet werden. Mit dieser Funktion können
tastende Anwendungen realisiert werden.
Die nachfolgende Tabelle zeigt die verfügbaren Einstellungen:
ETS-Text
Wert für betätigte Taste
Wert für losgelassene Taste
Zyklisches Senden
Abstand für zyklisches
Senden
Zustand senden nach
Busspannungswiederkehr
Tabelle 27: Einstellungen – Basisfunktion: Zustand senden
Details zur Tasten-/Objektbeschreibung sowie zum Sperrobjekt, siehe
Details zur Anzeige im Display siehe
Über das Objekt „Status für Anzeige" wird der aktuelle Status des Aktors angezeigt. Ist keine
Gruppenadresse auf dem Objekt, so wird im Display der Schaltzustand der Taste angezeigt.
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name
15 Taste 3: – Zustand senden
18 Taste 3: – Status für Anzeige
+5 Taste 4
Tabelle 28: Kommunikationsobjekte – Basisfunktion: Zustand senden
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
42
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
BE-JTA5504.01
Wertebereich
[Defaultwert]

Aus

Ein

Aus

Ein

nicht aktiv

aktiv
1 ... 3000 s
[1 s]

nicht aktiv

aktiv
4.4.3.1 Identische Einstellung – Darstellung am
Größe Verwendung
Sendet den jeweiligen Wert beim Drücken und
1 Bit
Loslassen der Taste
Empfang des Status des aktuellen
1 Byte
Schaltzustandes für die Anzeige im Display
Kommentar
Definiert das Sendeverhalten der
Taste beim Drücken
Definiert das Sendeverhalten der
Taste beim Loslassen
Festlegung, ob die aktuellen Werte
zyklisch gesendet werden sollen
Nur wenn „Zyklisches Senden" aktiv.
Abstand zwischen zwei Telegrammen
Festlegung, ob der aktuelle Zustand
nach Busspannungswiederkehr
gesendet werden soll
4.4.1 Identische Parameter.
Display.
