KNX Jalousietaster Smart 55 -
KNX Blind Push Button Smart 55
Technische Daten
Technical Data
Anzahl Tasterflächen
Number of push-buttons
Spezifikation KNX Schnittstelle
Specification KNX interface
Verfügbare KNX Datenbanken
Available application software
KNX Busanschlussklemme
KNX connection terminal
Versorgungsspannung
Power supply
Leistungsaufnahme KNX-Bus typ.
Power consumption KNX bus typ.
Umgebungstemperatur
Operation temperature range
Schutzart
Protection classification
Abmessungen (B x H)
Dimensions (W x H)
Einbautiefe in Schalterdose
Depth in installation box
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
Tel.: + 49 - 2263 - 880 • knx@mdt.de • www.mdt.de
Stand: 0224
Betriebsanleitung KNX Jalousietaster Smart 55
BE-JTA5504.01
BE-JTA550406.01
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Blind Push Button Smart 55
4 Einzeltasten
4 single buttons
for authorised electricans
TP-256
ab ETS 5
Allgemeine Sicherheitshinweise -
as of ETS 5
Ø 0,8 mm, solid core
KNX-Bus
< 0,5 W
0 ... 45 °C
IP20
55 x 55 mm
12 mm
Anschluss und Bedienung -

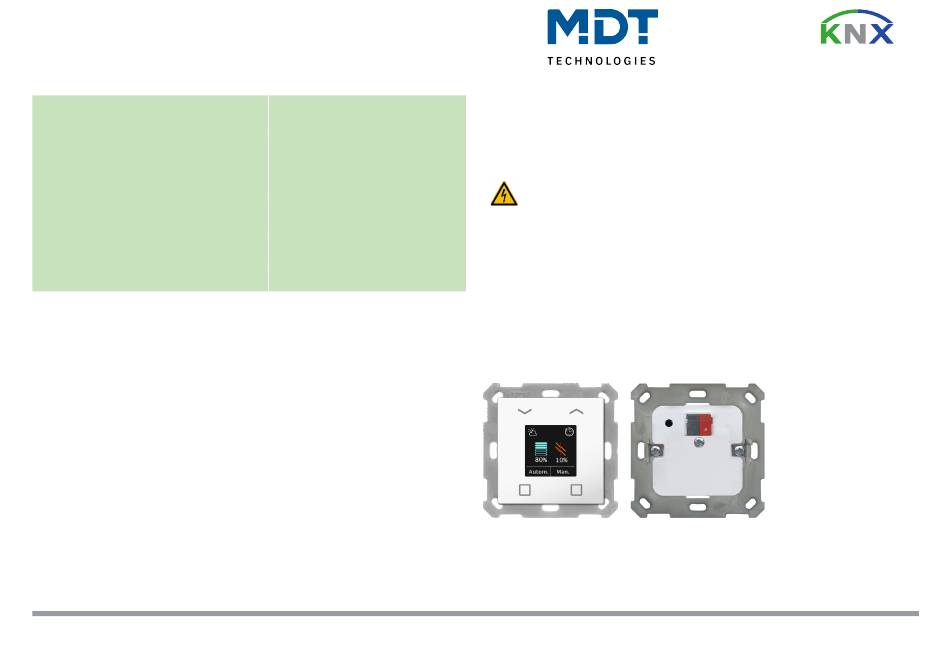

BE-JTA5504.01 Front
1
1
1 - Schaltflächen
- Buttons
2 - Programmiertaster und LED
- Programming button and LED
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
Important safety notes
•
Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der Europäischen Union und im
Vereinigten Königreich zugelassen und tragen das CE und UKCA Zeichen. Die Verwendung in den USA und Kanada ist
nicht gestattet.
Installation and commissioning of the device is only to be carried out by authorised electricians. The relevant
standards, directives, regulations and instructions must be observed. The devices are approved for operation in the
European Union and in the United Kingdom. The products are respectively marked with the CE and UKCA symbols.
Use in USA and Canada is prohibited.
Terminals and Operation
BE-JTA5504xx.01 Back
1
2
1
3 - KNX Busanschlussklemme
- KNX bus connection terminal
3
- ZZJTA5504 -
®
