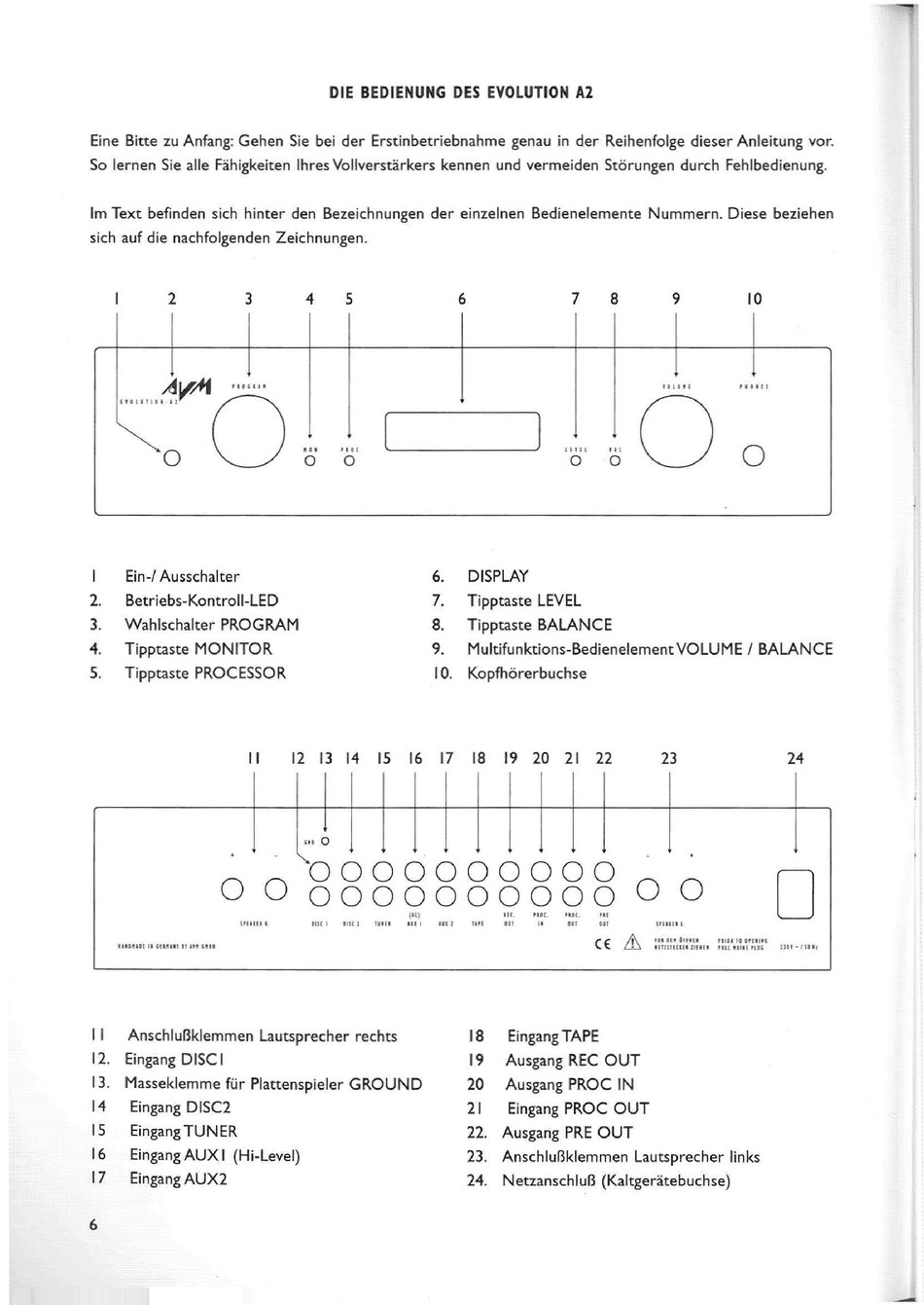

DIE BEDIENUNG DES EVOLUTION A2
Eine Bitte zu Anfang: Gehen Sie bei der Erstinbetriebnahme genau in der Reihenfolge dieser Anleitung vor.
So lernen Sie alle Fähigkeiten Ihres Vollverstärkers kennen und vermeiden Störungen durch Fehlbedienung.
Im Text befinden sich hinter den Bezeichnungen der einzelnen Bedienelemente Nummern. Diese beziehen
sich auf die nachfolgenden Zeichnungen.
2 3 4 5 6 7 8
9
10
"....
":o,d"V"~o·,,
....
...
o
11'1
o
"'11
o
" LIII
.11111
o
I Ein-I Ausschalter
2. Betriebs-Kontroll-LED
3. Wahlschalter PROGRAM
4. Tipptaste MONITOR
5. Tipptaste PROCESSOR
6. DISPLAY
7. Tipptaste LEVEL
8. Tipptaste BALANCE
9.
Multifunktions-BedienelementVOLUME I BALANCE
10. Kopfhörerbuchse
I1
12 13 14
15 16 17 18
19 20 21 22
23 24
.. ,0
0 0
0 0 0 0 0 0 0 0 0 0
0 0
0
0 0 0 0 0 0 0 0 0 0
In)
'11 .
rut. rue
'"
"'"U'
lIIel 111(' 11111 .911 tnl
urE
...
"
... ...
1/111111
,UnUl1i UIII" """ 1111
CE
Li',. n.
'10 'Hll'
PI'lIlI 1'(11"
• WllIflIIIJIIU 'UlUlIl'Ltli
1I11 -1111 •
1I Anschlußklemmen Lautsprecher rechts
12. Eingang DISC I
13. Masseklemme für Plattenspieler GROUND
14 Eingang DISC2
15 Eingang TUNER
16 Eingang AUX I (Hi-Level)
17 Eingang AUX2
6
18 Eingang TAPE
19 Ausgang REC OUT
20 Ausgang PROC IN
21 Eingang PROC OUT
22. Ausgang PRE OUT
23. Anschlußklemmen Lautsprecher links
24. Netzanschluß (Kaltgerätebuchse)
