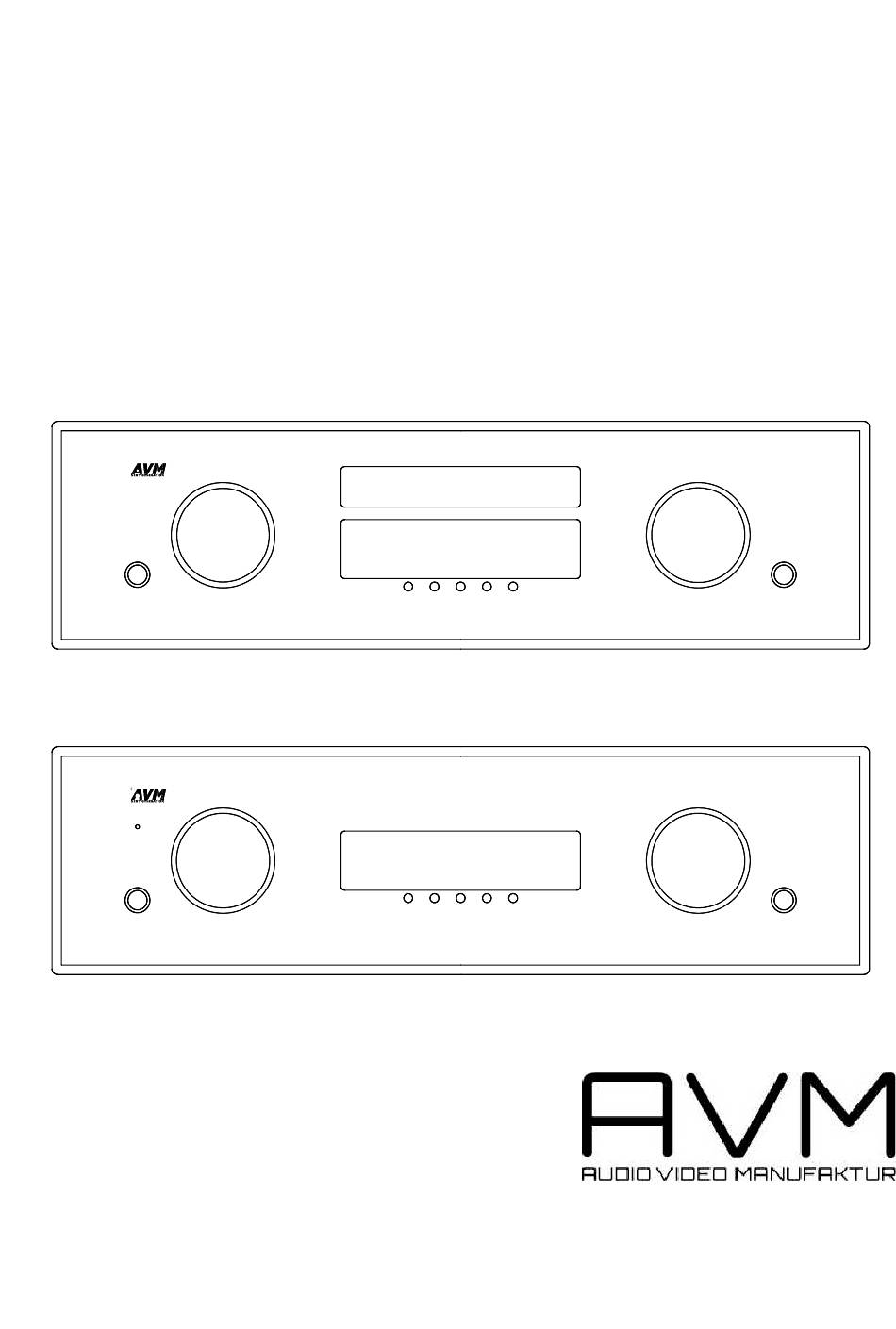

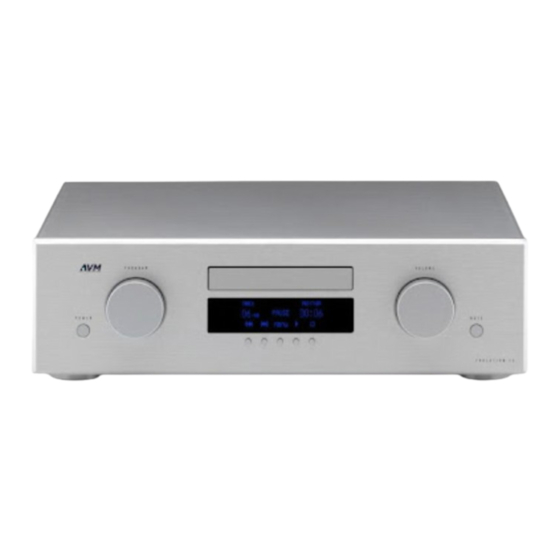

- Seite 1 Betriebsanleitung EVOLUTION C5 / R5 mk2 PROGRAM VOLUME POWER MUTE EVOLUTION C5 PROGRAM VOLUME POWER MUTE EVOLUTION R5...
- Seite 2 Wir bestätigen, daß das Gerät, zu dem diese Betriebsanleitung gehört, den zum Zeitpunkt der Drucklegung gültigen EG-Richtlinien zur Erlangung des Zeichens entspricht. Die notwendigen Prüfungen wurden mit positivem Ergebnis vorgenommen. AVM Next Generation Audio Technologies GmbH, Daimlerstraße 8, D-76316 Malsch Website: www.avm-audio.com, E-mail: info@avm-audio.com...
- Seite 3 Inhaltsverzeichnis Vorwort Inhaltsverzeichnis 1. Gerätekonzept 4. Erweiterte Einstellungen 1.1 Mechanischer Aufbau 4.1 Playmode 1.2 Netzteil 4.2 Repeat 1.3 Vorverstärker 4.3 Random 1.4 Endstufen 4.4 RDS-Display 1.5 CD-player, D/A-Wandler 4.5 Scanmode 1.5.1 Signalverarbeitung 4.6 Mode 1.5.2 Upsampling 4.7 Sensitivity 1.5.3 Filterung 4.8 Bandwidth 1.5.4 D/A-Wandlung 4.9 Tone...
- Seite 4 Kontaktsicherheit und Langlebigkeit oberflächenveredelte Kontaktflächen. Epoxidharz-Leiterplatten mit, wenn nötig, doppelt dicker Kupferschicht (Endstufe) und die Verwendung von Markenbauteilen ausgesuchter Qualität sorgen dafür, daß Sie lang Freude an Ihrer AVM-Komponente haben werden. 1.2 Netzteil Die Versorgung des Vorstufenteils übernimmt ein Schaltnetzteil. Durch sein Arbeitsprinzip liefert es Versorgungsspannungen, die keinerlei Netzbrumm enthalten.
- Seite 5 1.4 Endstufen Die Endstufen des C5 / R5 sind digital arbeitende Class-D-Endstufen. Eine sanft eingreifende analoge Gegenkopplung vom Ausgang zu den Treiberstufen gewährleistet im Gegensatz zu anderen Digitalverstärkerkonzepten einen vom Ausgangsfilter und der angeschlossenen Last nahezu unabhängigen Frequenzgang und einen gleichmäßigen Dämpfungsfaktor. Die Endstufe des C5 / R5 erzielt einen extrem hohem Wirkungsgrad.
- Seite 6 Analogbereich Verzerrungen und Rauschen, die für eine verwaschene, leicht aufgerauhte Klangcharakteristik verantwortlich sind. Um die exakte zeitliche Abfolge der angelieferten Daten zu gewährleisten, gibt es viele Ansätze. AVM hat hier einen sehr radikalen und konsequenten Weg beschritten: Die Basis aller zur Signalverarbeitung notwendigen Taktfrequenzen wird in einem speziellen Taktgenerator- IC erzeugt, der einen hochpräzisen Quarzoszillator enthält.
- Seite 7 1.6 Tuner (nicht in allen Versionen eingebaut) Der UKW-Tuner des C5 / R5 läßt sich auf alle Empfangsbedinungen optimal einstellen. Je nach Anschluß (Zimmerantenne, Hausantenne, Kabel) können Sie Empfindlichkeit und Filterbandbreite so einstellen, daß optimale klangliche Ergebnisse erzielt werden. Mit seiner hohen Empfindlichkeit kann der Tuner in vielen Fällen mit einer Zimmerantene betrieben werden.
- Seite 8 2. Bedienelemente und Anschlüsse 2.1 Vorbemerkung Ihr EVOLUTION C5 / R5 ist eine sehr vielseitige HiFi-Komponente. Die nachfolgende Beschreibung der Bedienung umfaßt das Gerät im Vollausbau: Vollverstärker, CD-player, Tuner. Je nach Ausstattung Ihres Geräts können Sie daher die Beschreibung nicht vorhandener Komponenten beim Lesen auslassen. 2.2 Übersicht In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf die nachfolgenden Zeichnungen beziehen.
- Seite 9 2.3 Aufstellung und Kühlung Die Endstufen des C5 / R5 benötigen Kühlung. Daher ist es sehr wichtig, daß die Luftzufuhr von unten, sowie das Abströmen der erhitzten Luft nach hinten ungehindert möglich ist. Am besten ist eine möglichst freie Aufstellung. Beim Aufstellen auf Teppichboden sollten Sie darauf achten, daß die Füße des Geräts nicht zu sehr einsinken (notfalls Pucks unterlegen) und nicht der Teppichflor die Luftströmung an der Kühlöffnung im Boden behindert.
- Seite 10 2.9 Anschluß der Lautsprecher Verwenden Sie zum Anschluß der Lautsprecher an die Ausgangsbuchsen (25) des C5 / R5 nur Lautsprecherkabel guter Qualität und von ausreichendem Querschnitt. Lassen Sie sich in Zweifelsfällen das für Ihren Lautsprecher klanglich optimale Kabel von Ihrem Fachhändler empfehlen. Beachten Sie beim Anschluß...
- Seite 11 3. Bedienung der Grundfunktionen 3.1 Erstes Einschalten / Selbsttest Wenn der C5 / R5 stromlos war (Netzstecker gezogen, oder über den Netzschalter (30) abgeschaltet), erfolgt beim ersten Einschalten zunächst ein Selbsttest. Das Gerät überprüft Konfiguration und Funktionsfähigkeit eingebauten Module. Ausführungen CD-player wird ggf.
- Seite 12 3.5 Bedienung des Tuners (nicht in allen Versionen eingebaut) Wenn der eingebaute Tuner gewählt ist, können Sie dessen Grundfunktionen mit den 5 Tasten (4 – 8) unter dem Display bedienen. Erweiterte Einstellungen (RDS-Anzeige, mono/stereo, Eingangsempfindlichkeit etc.) sind über das Menü möglich. Vgl. Kapitel 4. 3.5.1 Sendersuchlauf / manuelle Sendereinstellung Je nachdem, ob der Suchlaufmodus auf manuell oder automatisch eingestellt wurde, sind die rechten Tasten (7, 8) unter dem Display mit...
- Seite 13 3.6 Bedienung des CD-players (nur C5) Wenn der eingebaute CD-player gewählt ist, können Sie dessen Grundfunktionen mit den 5 Tasten (4 – 8) unter dem Display bedienen. Erweiterte Einstellungen (repeat, random etc.) sind über das Menü möglich. Vgl. Kapitel 4. 3.6.1 Öffnen der Lade, Einlegen/ Entnehmen der CD Öffnen und Schließen der Lade erfolgt über die rechte der fünf Tasten unter dem Display <...
- Seite 14 Beispiel: Die eingelegte CD enthält 15 Stücke, Sie wollen nur die Stücke 7, 3 und 8 in dieser Reihenfolge abspielen. • Drücken Sie die Taste "MENU" (6) länger als 2 Sekunden. Da noch nichts programmiert ist, erscheint in der oberen Zeile links im Display die Angabe "Pos= 1/1". Die Position kann momentan nicht geändert werden, weil noch keine anderen Stücke programmiert sind.
- Seite 15 4. Erweiterte Einstellungen Der C5 / R5 besitzt über die Grundfunktionen hinaus sehr viele Möglichkeiten der individuellen Anpassung an Ihre persönlichen Anforderungen. Diese Funktionen sind über ein Menü zugänglich, das über die Taster unter dem Display bedienbar ist. Die mittlere Taste (6) ist im Display mit "MENU" beschriftet. Durch kurzes Drücken gelangen Sie ins Menü.
- Seite 16 4.9 Tone In Stellung "bypass" ist die Klangstellerelektronik abgeschaltet (die vorher gemachten Einstellungen werden jedoch gespeichert). In Stellung "active" ist die Klangstellerelektronik aktiv. Wenn eine Einstellung vorgenommen wurde (vgl. 4.10 – 4.13) und der Klangsteller aktiv ist, erscheint ein Notensymbol rechts im Display hinter der Lautstärkeanzeige.
- Seite 17 4.16 Display Stellt die Helligkeit der Anzeige im Bereich 1 (dunkel) bis 8 (sehr hell) ein. HINWEIS: Helligkeitseinstellungen über 5 können bei langer Betriebsdauer zu ungleicher Helligkeit einzelner Segmente des Displays infolge von "Einbrenneffekten" führen. Lassen Sie daher das Gerät mit diesen Einstellungen nicht länger, als einen Tag dauernd an, sondern schalten Sie es bei Nichtgebrauch (z.B.: über Nacht) auf standby.
- Seite 18 5. Fernbedienung Im Lieferumfang ist die Fernbedienung RC3 enthalten. Die Tasten "OFF" und "ON" sind für alle Geräte der Anlage gemeinsam zuständig und schalten diese aus und ein. Die Tasten "< VOLUME >" regeln die Lautstärke, mit "< INPUT >" können Sie die Eingänge wählen. Wenn der Tuner als Eingang gewählt ist, können Sie mit "<...
- Seite 19 6. Pflege des Gehäuses Oberfläche und Druck des Gehäuses sind weitgehend kratzfest. Es kann mit milder Seifenlauge oder einem Glasreiniger und einem weichen, nicht fusselnden Staubtuch gereinigt werden. ACHTUNG: Beim Reinigen darf keinesfalls Flüssigkeit in das Gehäuseinnere gelangen. Zudem sollte vor dem feuchten Abwischen aus Sicherheitsgründen das Netzkabel gezogen werden.
- Seite 20 Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muß bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert.
- Seite 21 9. Technische Daten EVOLUTION C5 / R5 Verstärker Eingangsempfindlichkeit 33 mV – 560 mV (für 25 W / 4 Ohm, einstellbar) Eingangsimpedanz Hochpegel 10 kOhm Eingangsimpedanz Processor 6,8 kOhm Störabstand (25W in 4 Ohm) 97 dB / 100 dB(A) Klirrfaktor (25 W/4 Ohm) <...
- Seite 22 10. Anhang 10.1 Expertsetup Um dem Anwender die Bedienung des C5 zu vereinfachen, lassen sich viele Einstellungen im Expert setup vornehmen. Nachdem diese Einstellungen erledigt sind, können die betreffenden Menüpunkte gesperrt werden. Der Anwender kann die vorgenommenen Einstellungen dann nicht mehr versehentlich ändern. ) auf standby Schalten Sie zum Aufrufen des Expertsetup den C5 mit dem power-Taster (1 .
