- Seite 1 Bedienungsanleitung EVOLUTION PC 3.3/ 5.3 EVOLUTION PC 3.3 / PC 5.3 Bedienungsanleitung...
- Seite 2 Herzlich willkommen! Wir freuen uns, dass Sie sich für ein audiophiles Meisterstück von AVM entschieden haben und danken Ihnen für Ihr Vertrauen. Mit dem EVOLUTION PC 3.3/5.3 haben Sie eine klanglich hervor– ragende und vielseitig einsetzbare High-End-Komponente mit weitreichendem Funktionsumfang erworben.
-
Seite 3: Bedeutung Von Warnsymbolen
Bedienungsanleitung EVOLUTION PC 3.3/ 5.3 Bedeutung von Warnsymbolen Das allgemeine Gefahrensymbol warnt in Verbindung mit den Warnworten VORSICHT, WARNUNG und GEFAHR vor dem Risiko ernster Verletzungen. Befolgen Sie alle nachfolgenden Hinweise, um Verletzungen oder Tod zu vermeiden. Das Blitzsymbol warnt in Verbindung mit dem Warnwort GEFAHR vor einer lebensgefährlichen elektrischen Spannung. -
Seite 4: Inhaltsverzeichnis
Bedienungsanleitung EVOLUTION PC 3.3/ 5.3 Inhaltsverzeichnis Inbetriebnahme ......................5 1.1. Lieferumfang ..........................5 1.2. Übersicht ..........................5 1.3. Netzanschluss .........................7 1.4. Anschluss von elektrischen Geräten ..................7 1.5. Anschluss eines Plattenspielers (Nur PC 5.3) ................7 Bedienung des Gerätes ....................8 2.1. Erstes Einschalten und Selbsttest ...................8 2.2. -
Seite 5: Inbetriebnahme
Bedienungsanleitung EVOLUTION PC 3.3/ 5.3 1. Inbetriebnahme 1.1. Lieferumfang 1.1.1. EVOLUTION PC 3.3/5.3 Power Conditioner 1.1.2. Netzkabel (C19) 1.1.3. Handschuhe 1.1.4. Gefahrenhinweise und Getting-Started-Guide HINWEIS: Bitte überprüfen Sie das Gerät und Zubehör nach dem Auspacken auf Vollständigkeit und Transportschäden. Sollte die Originalverpackung bereits geöffnet sein, sprechen Sie bitte Ihren Fachhändler an. -
Seite 6: Pc 5.3: Vorder- Und Rückseite

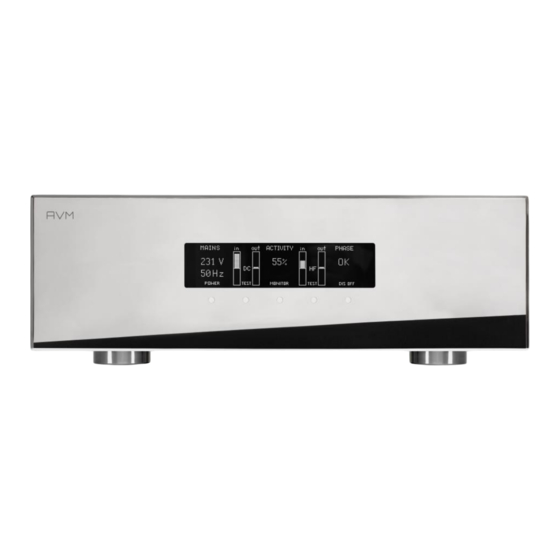

Bedienungsanleitung EVOLUTION PC 3.3/ 5.3 1.2.2. PC 5.3: Vorder- und Rückseite Display mit Standby-LED Test-Taste für intern Lautsprecher Power-Taste Test-Taste für HF-Filterung Test-Taste für DC-Filterung Display Ein/Aus 18V-Plattenspielerversorgung 11.2 Steckdosen für Leistungselektronik Hauptschalter Ein/Aus 12.2 Steckdosen für sonstige Verbraucher Kaltgerätebuchse 13.2... -
Seite 7: Netzanschluss
Bedienungsanleitung EVOLUTION PC 3.3/ 5.3 1.3. Netzanschluss Verbinden Sie den Kaltgeräteanschluss (PC 3.3: 7.1, PC 5.3: 9.2) des Gerätes mittels mitgeliefertem Netzkabel mit einer Schuko-Steckdose. Achten Sie dabei auf die am Gerät beschriftete Phase. 1.4. Anschluss von elektrischen Geräten 1.4.1. Leistungselektronik am PC 3.3 Um Ihre Leistungselektronik (z.B. -
Seite 8: Bedienung Des Gerätes
Um das Gerät zu aktivieren, drücken Sie die Taste "POWER" (2) auf der linken Seite unter dem Display oder verwenden Sie eine RC 3 / RC 5 AVM-Infrarotfernbedienung. Vor dem eigentlichen Einschalten des PC 3.3 & PC 5.3 prüft der verbaute Prozessor, ob der Netzanschluss in Ordnung ist. -
Seite 9: Sequenzielles Ein- Und Ausschalten
Fernbedienung verwenden. Es werden daraufhin alle Steckdosenausgänge vom Netz getrennt. Auch das Ausschalten erfolgt wie in Kapitel 2.2.2 erklärt sequenziell. Das Ausschalten über die Infrarotfernbedienung erfolgt generell zeitverzögert, um anderen AVM- Geräten genug Zeit zu geben sich ordnungsgemäß abzuschalten (Mehr hierzu finden Sie in Kapitel... -
Seite 10: Filtereinrichtungen
Bedienungsanleitung EVOLUTION PC 3.3/ 5.3 2.3. Filtereinrichtungen Der PC 3.3/ 5.3 besitzen sowohl eine DC-Filterung als auch eine HF-Filterung. Im Folgenden wird näher auf die Filterungen eingegangen. 2.3.1. DC-Filter Bei dem PC 3.3 und PC 5.3 ist die neutrale Netzleitung über eine Kapazität von 50.000μF mit den extern angeschlossenen Geräten verbunden. -
Seite 11: Display Und Displayinhalt
Bedienungsanleitung EVOLUTION PC 3.3/ 5.3 2.5. Display und Displayinhalt Auf dem Display (1) können verschiedene Informationen und Messwerte abgelesen werden. Im Folgenden werde diese genauer beschrieben. 2.5.1. Eingangsspannung und Netzfrequenz Auf der linken Seite des Displays (1) wird die Eingangsspannung und Netzfrequenz. -
Seite 12: Anhang
Bedienungsanleitung EVOLUTION PC 3.3/ 5.3 3. Anhang 3.1. Pflege des Gehäuses Oberfläche und Druck des Gehäuses sowie die Displayscheibe sind weitgehend kratzfest. Diese kann mit milder Seifenlauge oder einem Glasreiniger und einem weichen Staubtuch gereinigt werden. ACHTUNG: Beim Reinigen darf keinesfalls Flüssigkeit in das Gehäuseinnere gelangen. Zudem sollte vor dem feuchten Abwischen aus Sicherheitsgründen das Netzkabel gezogen werden. -
Seite 13: Garantiebestimmungen
Bestimmungen gesetzlich unwirksam sein, so ist sie sinngemäß durch eine gesetzeskonforme Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: Das Gerät muss bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen, werden nicht (auch nicht kostenpflichtig) repariert. Die Garantieregistrierung erfolgt über unsere Website: www.avm.audio. -
Seite 14: Technische Daten
Bedienungsanleitung EVOLUTION PC 3.3/ 5.3 4. Technische Daten Versorgungsspannung ...................210 – 260 V, 50 / 60 Hz Stromverbrauch (Im Betrieb) ......................... < 7W Stromverbrauch (Standby)........................< 0.3W Max. Ausgangsleistung (Gesamt)....................3680 W Max. Ausgangsstrom (Source Out) PC 3.3 ..........2 A (Summe aller Ausgänge) Sicherung PC 3.3 (Geräterückseite) .................. - Seite 15 EVOLUTION PC 3.3/ 5.3 Konformitätserklärung Die Firma AVM Audio Video Manufaktur GmbH bestätigt, dass PC 3.3 und PC 5.3, zu dem diese Betriebsanleitung gehören, den zum Zeitpunkt der Erstellung gültigen EU-Richtlinien 2014/35/EU, 2014/30/EU, 2009/125/EG und 2015/863/EU entsprechen, was durch die Kennzeichnung bestätigt wird.
