NORDAC BASE (SK 180E / SK 190E) – Handbuch für Frequenzumrichter
Pos: 271 /Anleitungen/Elektronik/FU und Starter/4. Inbetriebnahme/SK 1xxE, SK 2xxE, -FDS/Temperatursensoren/KTY84-130 Anschluss_Anschlussbeispiele_02_Gerät [SK 1x0E, SK 2xxE] @ 8\mod_1441637124865_6.docx @ 240817 @ @ 1
SK 1x0E

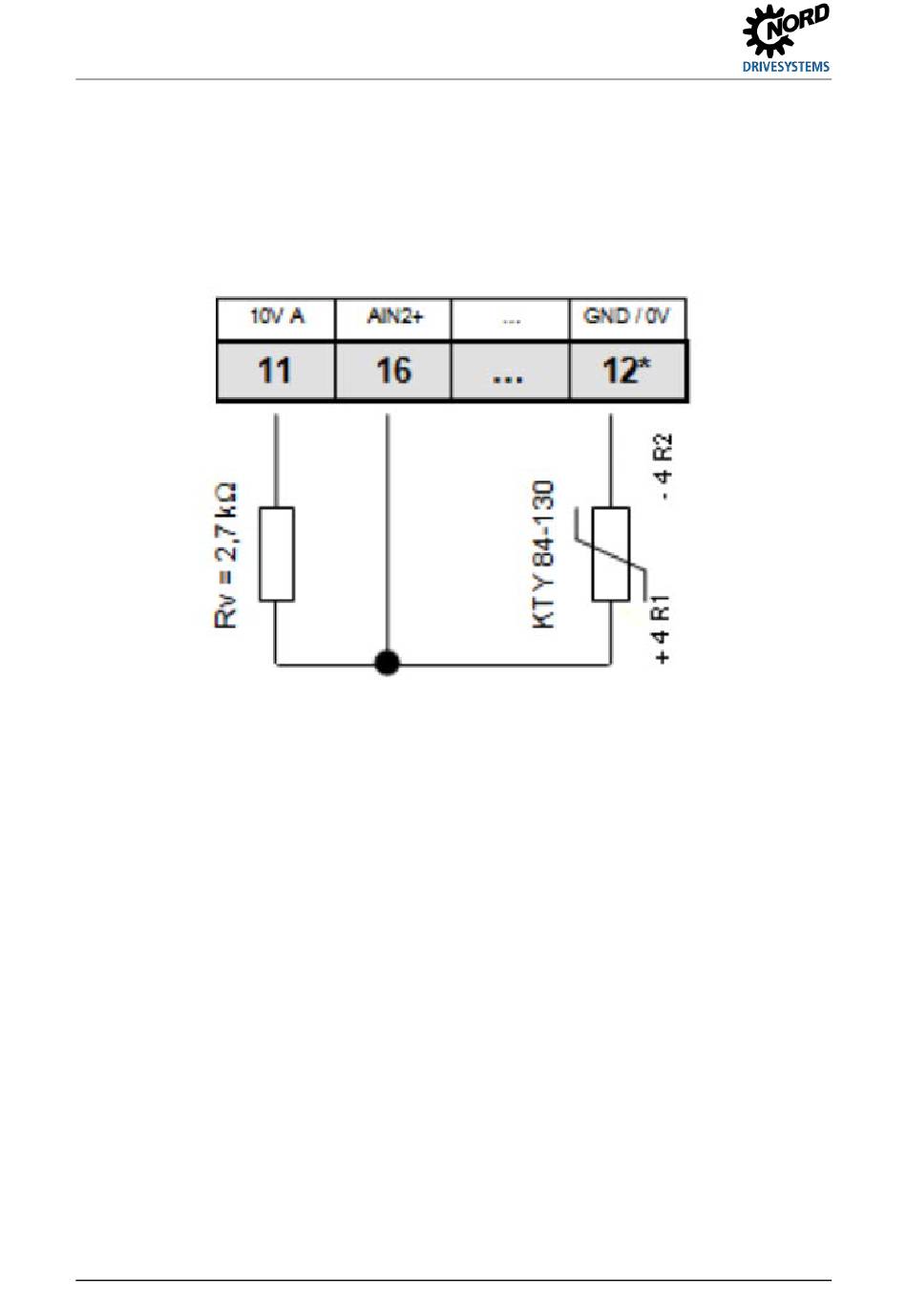

Der Anschluss eines KTY-84 - Sensors ist an beiden Analogeingängen des SK 1x0E möglich. In
folgendem Beispiel wird der Analogeingang 2 des Frequenzumrichters verwendet.
Parametereinstellungen (Analog-Eingang 2)
Folgende Parameter müssen für die Funktion des KTY84-130 eingestellt werden.
1.
Die Motordaten P201-P207 müssen laut Typenschild eingestellt sein.
2.
Der Motor-Statorwiderstand P208 wird bei 20°C mit P220 = 1 ermittelt.
3.
Funktion Analog-Eingang 2, P400 [-02] = 30
(Temperatur Motor)
4.
Der Modus Analog-Eingang 2, P401 [-06] = 1
(auch negative Temperaturen werden gemessen)
5.
Abgleich des Analog-Eingang 2: P402 [-06] = 1,54 V und P403 [-06] = 2,64 V
(bei RV= 2,7 kΩ)
6.
Zeitkonstante anpassen: P404 [-02] = 400 ms (Filterzeitkonstante ist Maximum)
7.
Motor-Temperaturkontrolle (Anzeige): P739 [-03]
Pos: 272 /Allgemein/Allgemeingültige Module/---------- Seitenumbruch ---------- @ 1\mod_1329145698658_0.docx @ 15888 @ @ 1
82
SK 1x0E
* ggf. auch Klemme 40
BU 0180 de-3021
