NORDAC BASE (SK 180E / SK 190E) – Handbuch für Frequenzumrichter
Pos: 103 /Anleitungen/Elektronik/FU und Starter/2. Montage und Installation/Montage/Motormontage - Standard [SK 1xxE, SK 2xxE]/Montage interne Kundenschnittstellen SK CU4 ... [SK 1xxE, SK 2xxE] @ 1\mod_1342697057640_6.docx @ 35399 @ 3 @ 1

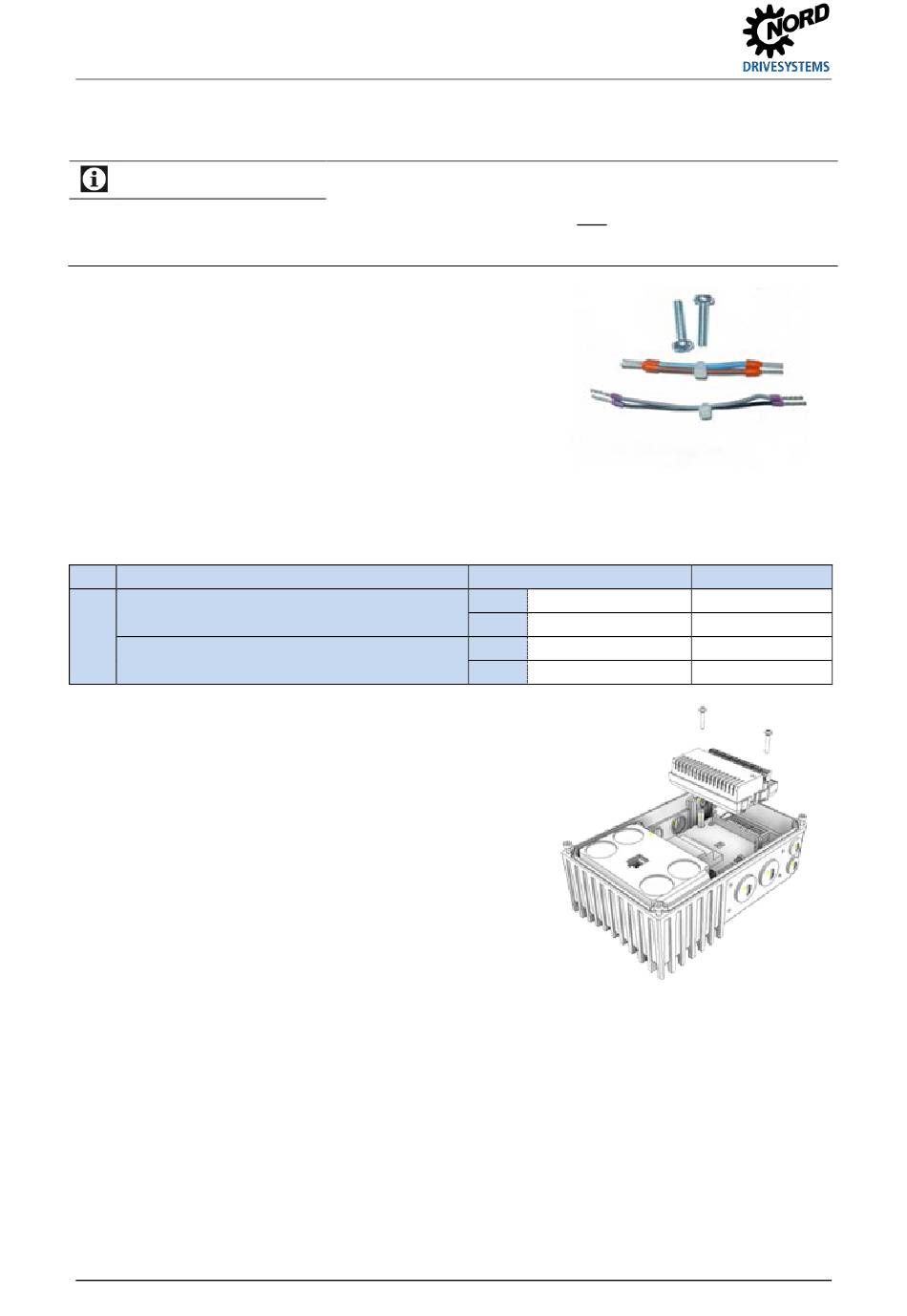

2.2.2 Montage interne Kundenschnittstelle SK CU4-... (Einbau)
Information
Eine vom Gerät abgesetzte Montage der Kundenschnittstelle SK CU4-... ist nicht vorgesehen. Sie ist ausschließlich
innerhalb des Gerätes an der dafür vorgesehenen Position (Optionsplatz 1) zu montieren. Es kann nur eine
Kundenschnittstelle pro Gerät montiert werden
Vorkonfektionierte Kabel liegen der Kundenschnittstelle bei.
Der Anschluss erfolgt gemäß Tabelle.
Pos: 104 /Anleitungen/Elektronik/FU und Starter/2. Montage und Installation/Montage/Motormontage - Standard [SK 1xxE, SK 2xxE]/Montage interne Kundenschnittstellen SK CU4 ..._Ergänzung [SK 1x0E] @ 7\mod_1434436549891_6.docx @ 225609 @ @ 1
Zuordnung der Kabelsätze (Beipack zur Kundenschnittstelle)
Bestimmung
Spannungsversorgung (24V DC)
(zwischen Gerät und Kundenschnittstelle)
Systembus
Bus-Baugruppen benötigen für ihre Funktion eine 24V-
Versorgungsspannung.
Die Montage der Kundenschnittstellen erfolgt innerhalb des
Gehäusekastens vom Gerät.
Befestigt wird die Kundenschnittstelle mit zwei mitgelieferten
Schrauben.
Es ist nur eine Kundenschnittstelle pro Gerät möglich!
Pos: 106 /Allgemein/Allgemeingültige Module/---------- Seitenumbruch ---------- @ 1\mod_1329145698658_0.docx @ 15888 @ @ 1
40
Einbauort der Kundenschnittstelle
Abb. ähnlich
Beipackbeutel interne Kundenschnittstelle
Klemmenbezeichnung
44
24V
40
GND/0V
77
SYS H (+)
78
SYS L (-)
Kabelfarbe
braun
blau
schwarz
grau
BU 0180 de-3021
