7 HUBLÄNGE DES WERKZEUGTRÄGERS EINSTELLEN
Für den Transport ab Werk ist die Hublänge Ihres Prüfgerätes auf das Maximum eingestellt (Abrieb-
und Waschbarkeitsprüfgerät = 300 mm, Nasswischprüfgerät = 140 mm).
Für die Justierung der Hublänge benötigen Sie
den mitgelieferten T-Schlüssel und den
Sechskantschlüssel
KONFIGURIEREN" auf Seite 7).
1. Schalten Sie das Gerät aus und trennen
es vom Netz.
2. Entfernen Sie den/die Spannrahmen.
3. Entfernen Sie die Abtropfwanne und die
Gummimatte.
4. Schieben Sie den Werkzeugträger so weit
wie möglich nach links.
5. Stecken Sie den T-Schlüssel in die
Öffnung A (Abbildung 9) und belassen ihn
dort, dies fixiert den Werkzeugträger in
seiner Position.
6. Lösen Sie mittels des Sechskant-schlüssels die beiden Sicherheits-bolzen durch Öffnung B.
7. Schieben Sie den Werkzeugträger auf die
gewünschte Hublänge. Orientieren Sie
sich an der integrierten Skala und der
Markierung am Träger (Abbildung 10). .
8. Ziehen Sie die Sicherungsbolzen durch
die Öffnung B wieder fest.
9. Entfernen
Sie
Öffnung A.
10. Legen Sie die Gummimatte und die
Abtropfwanne wieder auf und setzen die
Spannrahmen wieder ein.
("PRÜFGERÄT
den
T-Schlüssel

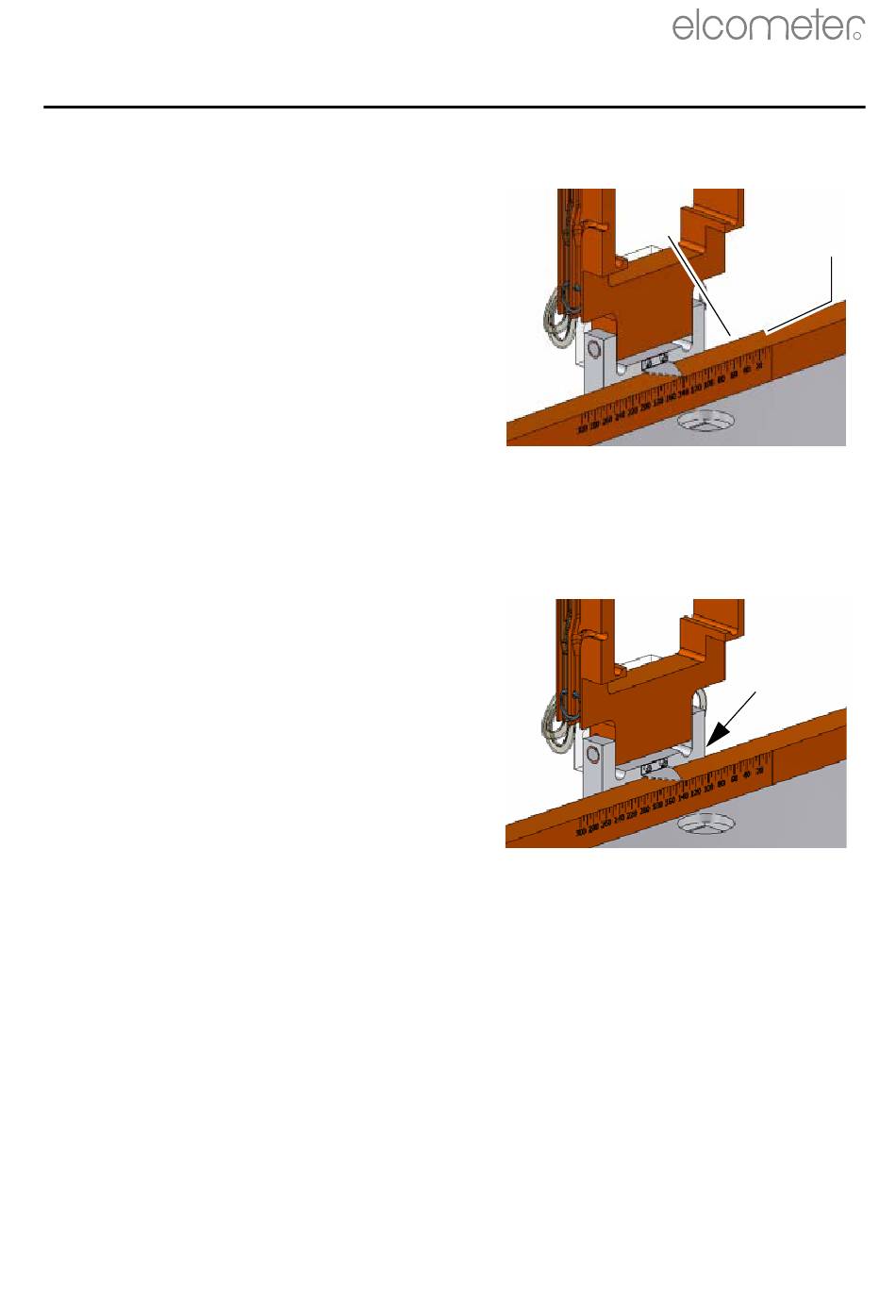

Abbildung 9. T-Schlüssel in Öffnung A
stecken, mit Sechskantschlüssel
Bolzen in Öffnung B lösen.
aus
Abbildung 10. Hublänge mittels Skala
und Markierung einstellen
Öffnung B
Öffn. A
Skala &
Markierung
R
15
