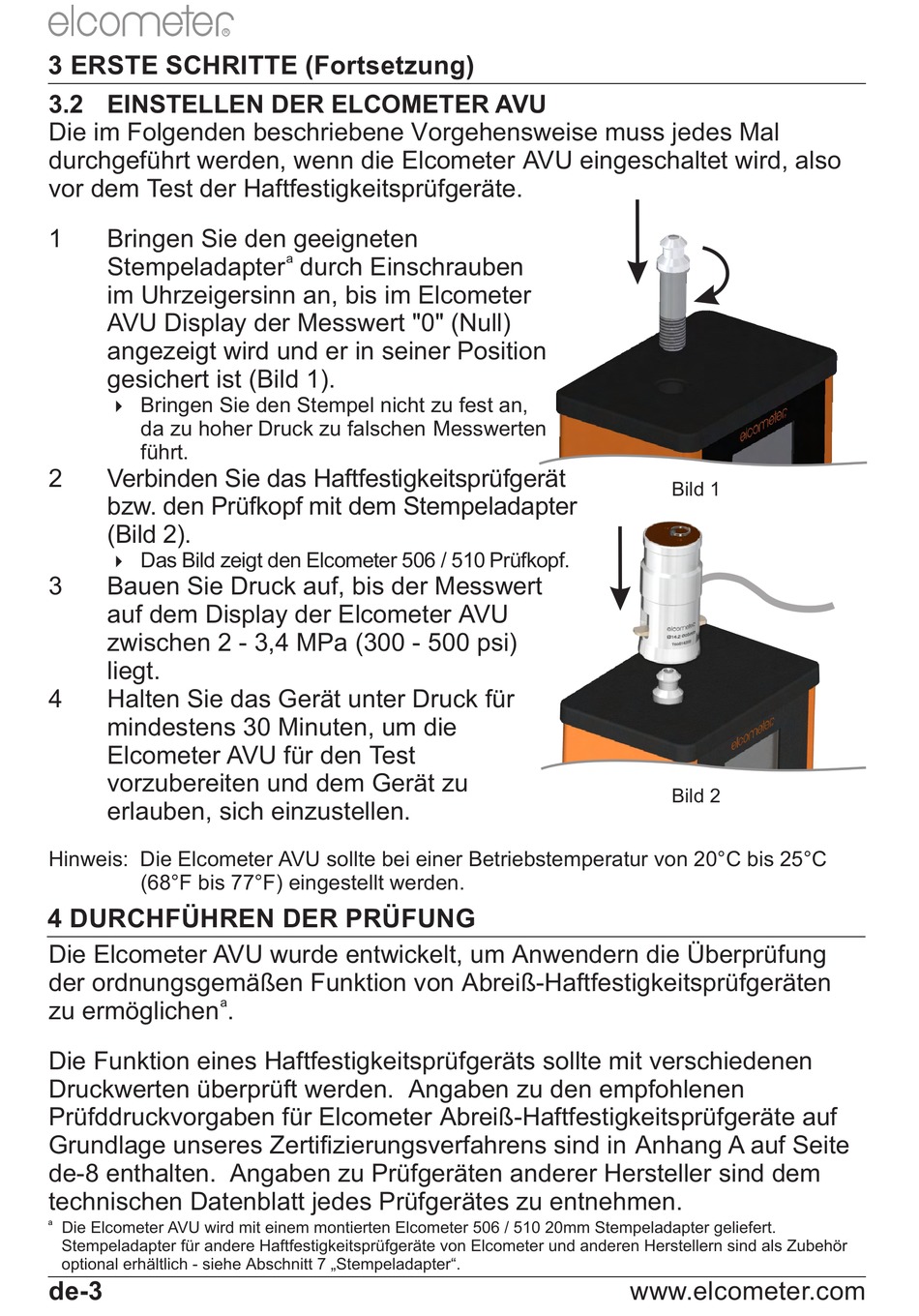

3 ERSTE SCHRITTE

3.2 EINSTELLEN DER ELCOMETER AVU

Die im Folgenden beschriebene Vorgehensweise muss jedes Mal
durchgeführt werden, wenn die Elcometer AVU eingeschaltet wird, also
vor dem Test der Haftfestigkeitsprüfgeräte.
1 Bringen Sie den geeigneten
Stempeladapter durch Einschrauben
im Uhrzeigersinn an, bis im Elcometer
AVU Display der Messwert "0" (Null)
angezeigt wird und er in seiner Position
gesichert ist (Bild 1).
Bringen Sie den Stempel nicht zu fest an,

da zu hoher Druck zu falschen Messwerten
führt.
2 Verbinden Sie das Haftfestigkeitsprüfgerät
bzw. den Prüfkopf mit dem Stempeladapter
(Bild 2).
Das Bild zeigt den Elcometer 506 / 510 P rüfkopf.

3 Bauen Sie Druck auf, bis der Messwert
auf dem Display der Elcometer AVU
zwischen 2 - 3,4 MPa (300 - 500 psi)
liegt.
4 Halten Sie das Gerät unter Druck für
mindestens 30 Minuten, um die
Elcometer AVU für den Test
vorzubereiten und dem Gerät zu
erlauben, sich einzustellen.
Hinweis: Die Elcometer AVU sollte bei einer Betriebstemperatur von 20°C bis 25°C
(68°F bis 77°F) eingestellt werden.
4 DURCHFÜHREN DER PRÜFUNG
Die Elcometer AVU wurde entwickelt, um Anwendern die Überprüfung
der ordnungsgemäßen Funktion von Abreiß-Haftfestigkeitsprüfgeräten
a
zu ermöglichen .
Die Funktion eines Haftfestigkeitsprüfgeräts sollte mit verschiedenen
Druckwerten überprüft werden. Angaben zu den empfohlenen
Prüfddruckvorgaben für Elcometer Abreiß-Haftfestigkeitsprüfgeräte auf
Grundlage unseres Zertifizierungsverfahrens sind in Anhang A auf Seite
de-8 enthalten. Angaben zu Prüfgeräten anderer Hersteller sind dem
technischen Datenblatt jedes Prüfgerätes zu entnehmen.
a
Die Elcometer AVU wird mit einem montierten Elcometer 506 / 510 20mm Stempeladapter geliefert.
Stempeladapter für andere Haftfestigkeitsprüfgeräte von Elcometer und anderen Herstellern sind als Zubehör
optional erhältlich - siehe Abschnitt 7 „Stempeladapter".
de-3
