Inhaltszusammenfassung für Elcometer 1615

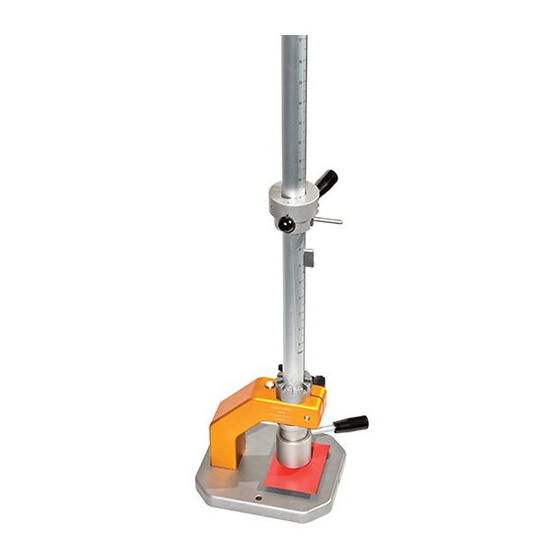

- Seite 1 Elcometer 1615 Variables Kugelschlag Prüfgerät Bedienungsanleitung...
- Seite 2 Alle Warenzeichen eingetragen. © Copyright Elcometer Instruments Ltd. 2006. Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung durch Elcometer Instruments darf kein Teil dieser Anleitung übertragen, kopiert, übersetzt, überschrieben oder gespeichert werden (in jeglicher Form), weder mechanisch, elektrisch oder in einer anderen Form.
-
Seite 3: Inhaltsverzeichnis
INHALT Kapitel Seite Über dieses prüfgerät ........2 1.1 Standards . -
Seite 4: Über Dieses Prüfgerät
Elcometer 1615/2: Variables Kugelschlag Prüfgerät(für ECCA 5) • Elcometer 1615/3: Variables Kugelschlag Prüfgerät mit Anschlag (für ISO) (Die Modelle 1615/2 und 1615/3 sind geeignet für Tests nach NF T 30-017 unter Verwendung des hierzu notwendigen Zubehörs - siehe Seite 10 “Zubehör”). -
Seite 5: Lieferumfang
• Matrize, 27 mm (1.06") Durchmesser • Verstellbarer Klemmring • Schnellspannvorichtung • Bedienungsanleitung Elcometer 1615/3: Variables Kugelschlag Prüfgerät mit Anschlag zur Gewichtfixierung • Elcometer 1615 Variables Kugelschlag Prüfgerät • Gewicht, 1 kg (2.2 lb) • Gewicht, 2 kg (4.4 lb) •... -
Seite 6: Vorbereitungen
Erstanwender Elcometer 1615. beinhaltet Informationen Teilen, Aufbau und Justierung Gerätes. Nach Studium dieses Kapitels sind Klemmring Sie in der Lage das Elcometer Kugelschlag Prüfgerät 1615 einzusetzen. 2.1 Die Teile des Gerätes Abbildung zeigt Bestandteile Elcometer 1615 Kugelschlag Prüfgerätes. -
Seite 7: Gewichte, Stempel, Schlagambosse Und Schlagwerkzeuge
ORBEREITUNGEN 2.3 Gewichte, Stempel, Schlagambosse und Schlagwerkzeuge Die Modelle Elcometer 1615/2 und 1615/3 besitzen ein Gewicht (x 2) und einen Stempel. Das Elcometer 1615/1 besitzt zusätzlich ein Schlagwerkzeug und eine Matrize (Abb. 2). Es sind Zubehörsätze zur Konvertierung der Modelle 1615/2 und 1615/3 zum Modell 1615/1erhältlich für Prüfungen nach ASTM und... -
Seite 8: Justierung Des Fallrohrs
3 PRÜFUNG EINER PROBE 3.1 Auswahl und Montage eines Gewichtes Ihr Elcometer 1615 wird inklusive einem 1 kg (2.2 lb) und einem 2 kg (4.4 lb) Gewicht geliefert. Wählen Sie gemäss den Spezifikationen Ihres Prüfmusters und der Anforderungen des Prüfstandards ein Gewicht aus. -
Seite 9: Einstellen Des Klemmrings
RÜFUNG EINER PROBE 4. Montieren Sie in umgekehrter Folge den Stempel an das ausgetauschte Gewicht. Stellen Sie sicher, dass Gewicht und Stempel fest verbunden sind und drehen die Sicherungsschraube wieder fest. 5. Schieben Sie das ausgetauschte Gewicht in das Fallrohr. 6. -
Seite 10: Kugelschlag Durchführen
Das Elcometer variables Kugelschlag-Prüfgerät wurde so konstruiert, dass es unter normalen Umständen lange Jahre zuverlässige Dienste leistet. Das Elcometer 1615 besitzt keine wartungsrelevanten Komponenten. Für den unwahrscheinlichen Fall eines Defekts oder Schadens wenden Sie sich bitte an Ihre nächste Elcometer Niederlassung. -
Seite 11: Technische Daten
Abmessungen: 1460 mm x 200 mm x 165 mm (57.5" x 8" x 6.5") Gewicht: 11 kg (24 lb) Ihr Elcometer 1615 Kugelschlag Prüfgerät wird in Schaumstoff und Karton verpackt geliefert. Für die ordnungsgemässe Entsorgung dieser Materialien wenden sich bitte Ihre örtlichen... -
Seite 12: Zubehör
UBEHÖR 6 ZUBEHÖR Das Elcometer 1615 wird mit allem notwendigen Zubehör geliefert um sofort mit der Prüfung zu beginnen. Die nachtehenden Zubehörteile sind bei Elcometer Instruments erhältlich:: Kugel- Stempel- durchm. durchm. Beschreibung Artikelnummer zoll zoll Set Nr. 1 (für ASTM) : Matrize, 15.9 5/8...
