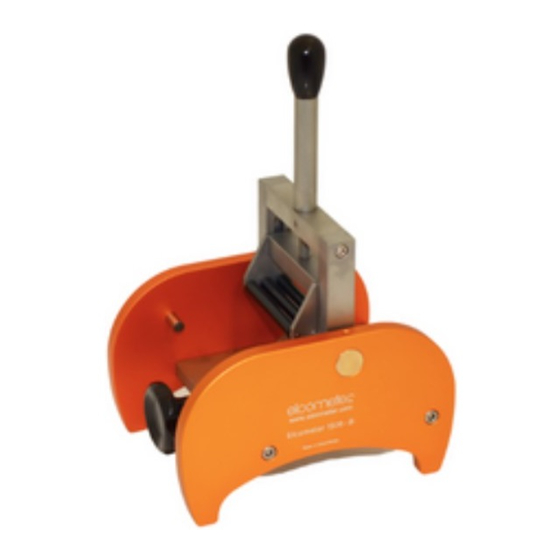

Elcometer 1506-B Bedienungsanleitung
Zylindrischer dornbiegeprüfer
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Elcometer 1506-B
Inhaltszusammenfassung für Elcometer 1506-B
- Seite 13 Elcometer 1506-B Zylindrischer Dornbiegeprüfer Bedienungsanleitung...
- Seite 14 Vorankündigung vorbehalten. Alle Rechte vorbehalten. Dieses Dokument oder Teile daraus dürfen weder ganz noch teilweise ohne vorherige schriftliche Genehmigung durch Elcometer Limited reproduziert, übertragen, verändert, gespeichert oder in eine andere Sprache übersetzt werden (weder elektronisch, mechanisch, magnetisch, optisch, manuell oder in anderer Form).
- Seite 15 INHALT Kapitel Seite ÜBER DIESE PRÜFGERÄT............2 PRÜFUNG EINES MUSTERS .
-
Seite 16: Über Diese Prüfgerät
Bereiche der Beschichtungsprüfung ab: von der Entwicklung über die Verarbeitung bis hin zur Endkontrolle. Der Elcometer 1506-B Zylindrischer Dornbiegeprüfer ist ein führendes Produkt auf diesem Gebiet. Mit dem Erwerb dieses Produktes haben Sie nun Zugang zum weltweiten Servicenetzwerk von Elcometer. -
Seite 17: Lieferumfang
Um sämtliche Vorteile Ihres neuen Elcometer 1506-B Zylindrischer Dornbiegeprüfer optimal nutzen zu können, bitten wir Sie die nachstehende Bedienungsanleitung eingehend zu studieren. Sollten Sie weitere Fragen haben so zögern Sie bitte nicht mit Elcometer, oder Ihren örtlichen Händler, in Kontakt zu treten. -
Seite 18: Prüfung Eines Musters
2 PRÜFUNG EINES MUSTERS 1. Stellen Sie das Prüfgerät auf einen stabilen Tisch mit dem schwarzen Hebel nach links ausgerichtet. 2. Schwingen Sie den Biegehebel gegen den Uhrzeigersinn bis zur Stopposition. 3. Wählen Sie einen Dorn aus und setzen diesen in die dafür vorgesehene Halterung ein. 4. - Seite 19 5. Öffnen Sie den integrierten Schraubstock und setzen das zu prüfende Musterblech ein. Die beschichtete Seite muss dabei von dem Dorn abgewendet sein. 6. Schrauben Sie den Schraubstock fest, bis das Musterblech sicher fixiert ist. 7. Schieben Sie nun den Schraubstock in Richtung des Dorns, bis das Musterblech diesen berührt. 8.
- Seite 20 10. Halten Sie den Griff fest und schwingen ihn mit einer gleichmäβigen Bewegung entgegen dem Uhrzeigersinn bis die Stopposition erreicht ist. Das Musterblech ist nun in eine U-Form gebogen. 11. Schwingen Sie den Hebel im Uhrzeigersinn bis die Stopposition erreicht ist. 12.
-
Seite 21: Technische Daten
4 PFLEGE UND WARTUNG Der Elcometer 1506-B Dornbiegeprüfer wurde so konstruiert, dass er bei normaler Beanspruchung und Aufbewahrung über viele Jahre hinweg zuverlässig arbeiten wird. Ca. alle 6 Monate sollten die beweglichen Teile des Elcometer 1506-B (Führungen, Rollen, Schraubstock) nachgefettet werden. -
Seite 22: Zubehör
Das Prüfgerät besitzt keinerlei Komponenten die speziell gewartet werden müssten. In dem unwahrscheinlichen Fall eines Defektes wenden Sie sich bitte an Elcometer oder Ihren nächsten Händler. Die Garantie erlischt bei Öffnen des Gerätes! Informationen über die Elcometer Niederlassungen weltweit erhalten Sie auf der Rückseite dieser Bedienungsanleitung, oder besuchen Sie uns im Internet unter www.elcometer.com... - Seite 23 Beschreibung Artikelnummer Metrisch Ersatzdorne: 16mm KT001506BF017 Metrisch Ersatzdorne: 19mm KT001506BF018 Metrisch Ersatzdorne: 20mm KT001506BF019 Metrisch Ersatzdorne: 25mm KT001506BF020 Metrisch Ersatzdorne: 32mm KT001506BF021 Beschreibung Artikelnummer Vollständiger Satz Ersatzdorne, Imperial, 7 Stück, Größen 1/8 bis 1" KTUS1506BP201 Imperial Ersatzdorne: 1/8" KTUS1506BF022 Imperial Ersatzdorne: 1/4" KTUS1506BF023 Imperial Ersatzdorne: 3/8"...
-
Seite 24: Ähnliche Produkte
Anwender des Elcometer 1506-B können von nachstehenden Produkten ebenfalls profitieren: • Elcometer 1510 Konischer Dornbiegeprüfer • Elcometer 1615 Variables Kugelschlagprüfgerät • Elcometer 1620 Tiefungsprüfmaschine • Elcometer 1542 Gitterschnittprüfgerät Für nähere Informationen wenden Sie sich bitte an Elcometer, Ihren örtlichen Händler oder besuchen Sie uns im Internet unter www.elcometer.de...
