2.3 STÜTZEN EINSTELLEN
Gehen Sie beim Einstellen und bei der Verwendung des
Eindrückwerkzeugs vorsichtig vor. Die Stützenspitzen
sind sehr scharf und können die Haut durchdringen.
Die Stützen des Eindrückwerkzeugs sind an beiden Enden
zugespitzt und können deshalb umgedreht werden, wenn sie
abgenutzt oder beschädigt sind. Lösen Sie zum Entfernen der
Spitzen die Innensechskantschrauben an beiden Seiten des
Eindrückwerkzeugs. Bringen Sie die Stützen wieder an, ziehen Sie
die Innensechskantschrauben fest und stellen Sie dann die Länge
der Stützen mit der Einstellscheibe ein, die dem Prüfgerät beiliegt
(Bild 3):
1. Legen Sie die Einstellscheibe auf eine ebene, harte Fläche.
2. Legen Sie das Eindrückwerkzeug so auf die Einstellscheibe,
dass die Stützen in den Löchern in der Scheibe sitzen.
3. Lösen Sie die Innensechskantschrauben, bis die Stützen nach
unten auf die Stellfläche fallen und ziehen Sie die Schrauben
dann wieder fest.
de-5
R

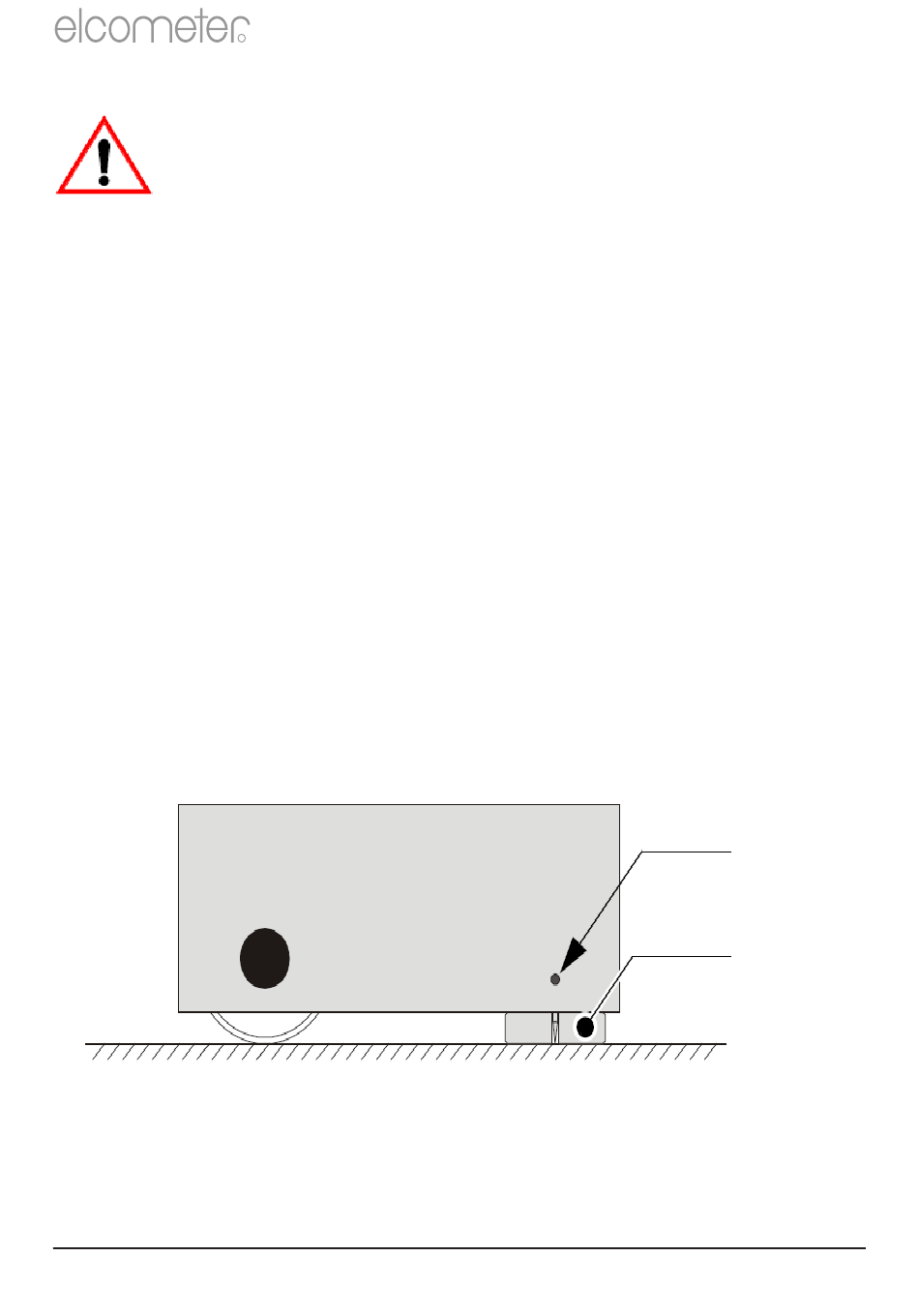

Bild 3. Einstellen der Stützen
Innensechs-
kantschrauben
lösen und
festziehen
Einstellscheibe
